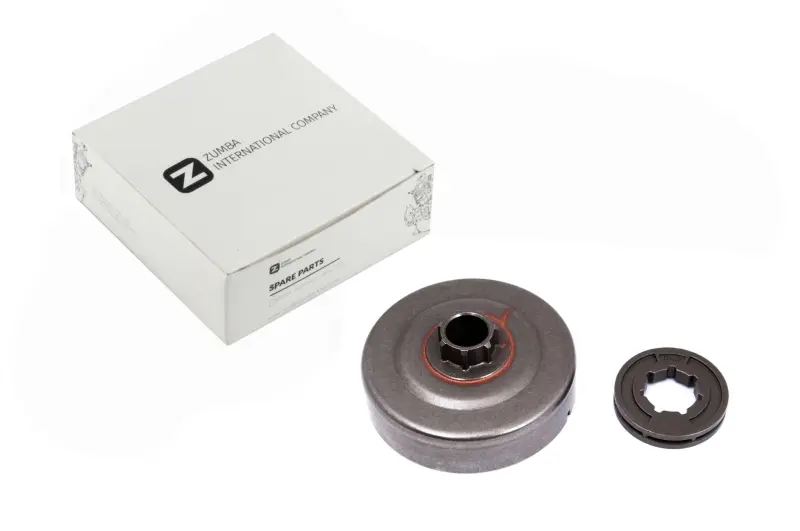

Барабан зчеплення під знімну зірочку для STIHL MS 180 із зірочкою ZUMBA

Барабан зчеплення зі знімною зірочкою для STIHL MS 180

Комплект ZUMBA призначений для ремонту приводу пиляльного ланцюга бензопили STIHL MS 180. До нього входять барабан зчеплення з посадковою маточиною та окрема знімна ведуча зірочка. Така конструкція відрізняється від суцільного виконання: ланцюг взаємодіє з окремим вінцем, установленим на барабані. Після його зношення привод можна обслуговувати без обов’язкової заміни справного барабана, якщо стан інших деталей дає змогу продовжити експлуатацію.

Барабан приймає обертання після спрацьовування відцентрового зчеплення, а ведуча зірочка передає його на хвостовики ланок ланцюга. Узгоджена робота цих деталей впливає на рух ланцюга по шині та рівномірне передавання обертів. Зношений вінець утворює неправильний контакт із ланками, прискорює зношування ланцюга та може погіршити якість різання. Тому стан приводу перевіряють не лише після появи виразного шуму чи ривків, а й під час планового обслуговування пиляльної гарнітури.

Що врахувати під час добору

Сумісність позиції підтверджена для моделі STIHL MS 180. Одного збігу назви пилки недостатньо, якщо техніку раніше ремонтували або оснащували іншою конфігурацією приводу. Перед установленням зіставте новий барабан зі знятою деталлю та перевірте тип конструкції, посадкову частину, розташування маточини й вільне розміщення під кришкою зчеплення.

• Модель бензопили: STIHL MS 180.
• Виконання приводу: барабан розрахований на окрему знімну зірочку.
• Склад позиції: барабан зчеплення та знімна ведуча зірочка.
• Параметри гарнітури: крок і профіль зірочки мають відповідати встановленим ланцюгу та шині.
• Посадка: потрібно порівняти форму центральної частини й загальну геометрію зі старим барабаном.

Крок ланцюга, кількість зубців і розміри цього товару у вхідних даних не зазначені, тому ці параметри потрібно визначити за пиляльною гарнітурою до початку монтажу. Не можна поєднувати ланцюг і ведучу зірочку різного кроку: хвостовики мають правильно входити між зубцями без перекосу та заклинювання. Якщо на пилі вже встановлений комплект з окремим вінцем, порівняйте його профіль із новою зірочкою.

Заміна та перевірка після монтажу

Для доступу до приводу знімають кришку, ланцюг і напрямну шину, попередньо вимкнувши ланцюгове гальмо в порядку, зазначеному в інструкції пилки. Потім демонтують фіксатор і шайбу, знімають старий барабан та перевіряють стан голчастого сепаратора і посадкової ділянки колінчастого вала. Інструкція STIHL передбачає очищення посадкової ділянки, очищення та змащування голчастого сепаратора перед зворотним складанням. Кріпильні деталі й сепаратор не слід вважати частиною цієї позиції: у складі підтверджені лише барабан і знімна зірочка.

Після складання барабан прокручують вручну, щоб привод мастильного насоса зайняв правильне положення, встановлюють шайбу та фіксатор, а потім повертають шину й ланцюг. До запуску перевірте вільне обертання, правильну посадку ланцюга на зірочці та належний натяг. Ланцюг має рухатися по шині без заїдань, а його ведучі ланки — впевнено входити в профіль вінця.

STIHL рекомендує регулярно контролювати ведучу зірочку та замінювати її після зношення двох ланцюгів або раніше, якщо глибина слідів зношення сягає приблизно 0,5 мм. Експлуатація надмірно зношеної зірочки скорочує ресурс ланцюга. Комплект ZUMBA підходить для відновлення приводу STIHL MS 180 і переходу на конструкцію з окремо обслуговуваним вінцем за умови збігу всіх посадкових параметрів та характеристик пиляльної гарнітури.
