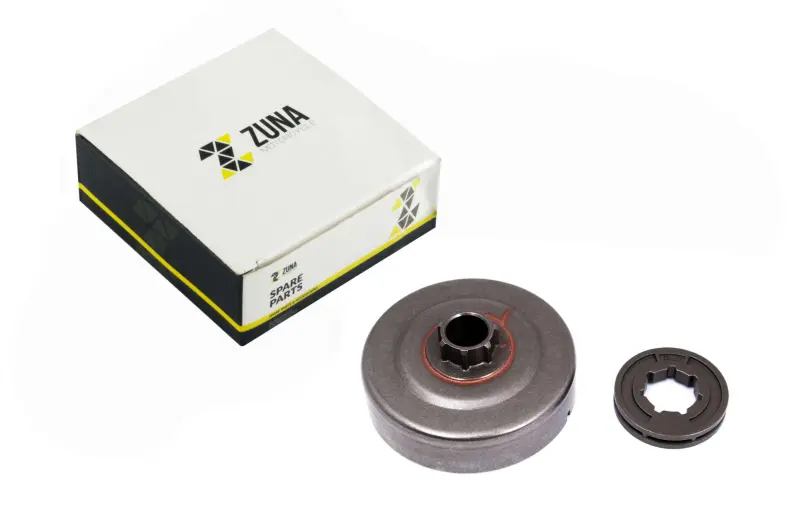

Барабан зчеплення під знімну зірочку для бензопили STIHL MS 180 із зірочкою ZUNA

Барабан зчеплення зі знімною зірочкою ZUNA для STIHL MS 180

Деталь призначена для ремонту приводу ланцюга бензопили STIHL MS 180. Барабан установлюється біля відцентрового зчеплення та приймає обертання після його спрацьовування, а знімна ведуча зірочка передає рух на пиляльний ланцюг. Така будова відрізняється від барабана з нерозбірною зубчастою частиною: зношений вінець можна обслуговувати окремо, якщо сам барабан і його посадкові поверхні залишаються справними.

Товарна позиція містить барабан і відповідну знімну зірочку. Зірочка встановлюється на профільовану маточину в центрі барабана та безпосередньо приводить ланцюг. Після набору обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, а зірочка переміщує ведучі ланки ланцюга вздовж напрямної шини. Стан цих деталей впливає на рівномірність передавання обертання та ресурс пиляльної гарнітури.

Що врахувати під час добору

Збігу лише за зовнішнім діаметром недостатньо. Перед замовленням потрібно визначити модель пилки, тип установленого барабана та параметри гарнітури. Особливо ретельно перевіряють інструмент, на якому раніше змінювали штатну конфігурацію приводу, шину або ланцюг.

• Модель бензопили: ця позиція заявлена для STIHL MS 180. Позначення моделі слід звірити з даними конкретного інструмента.
• Тип конструкції: барабан розрахований на окремий знімний вінець, а не на нерозбірну ведучу зірочку.
• Параметри ланцюга: крок і виконання придбаного вінця мають відповідати ведучим ланкам ланцюга та всій установленій пиляльній гарнітурі.
• Посадка й фіксація: порівняйте центральний отвір, профіль маточини, висоту барабана та схему кріплення зі знятими деталями. Точні розміри цієї позиції не заявлені, тому орієнтуватися лише на подібність форми не варто.
• Стан суміжних деталей: під час розбирання перевіряють голчасту обойму, шайбу, стопор і посадкову частину колінчастого вала. Їх наявність у цій товарній позиції не заявлена.

Установлення та перевірка

Для доступу до приводу знімають кришку зірочки, ланцюг і шину, попередньо вимкнувши двигун та відпустивши ланцюгове гальмо відповідно до настанови бензопили. Посадкову ділянку очищають, а барабан установлюють без перекосу. Знімний вінець повинен повністю сісти на профіль маточини й вільно зайняти передбачене робоче положення. Після складання, до запуску двигуна, перевіряють правильність фіксації, вільний рух барабана з відпущеним гальмом і відсутність заїдання.

Якщо стара зірочка має глибокі канавки від ведучих ланок, пошкоджені зубці або виражене нерівномірне зношення, подальша робота скорочує строк служби ланцюга. Настанова STIHL для MS 170 і MS 180 рекомендує замінювати ланцюгову зірочку після використання двох пиляльних ланцюгів або раніше, якщо глибина слідів зношення перевищує 0,5 мм. Почергова робота двома ланцюгами з однією зірочкою допомагає розподілити зношення рівномірніше.

Коли змінюють барабан із зірочкою

• на вінці утворилися помітні канавки, які заважають ведучим ланкам рухатися рівномірно;
• зубчаста частина зношена або пошкоджена, а ланцюг рухається ривками;
• на профільованій маточині барабана виявлено значне вироблення;
• під час огляду знятої деталі виявлено люфт, деформацію або сліди контакту, яких не повинно бути за правильної посадки.

Барабан ZUNA зі знімною зірочкою підходить для планового відновлення приводу ланцюга MS 180 і переходу з нерозбірної зірочки на конструкцію відповідного типу, яку зручніше обслуговувати. Перед монтажем потрібно остаточно зіставити деталь зі старим барабаном і перевірити параметри ланцюга: сама модель пилки не визначає крок і кількість зубців установленої гарнітури.
