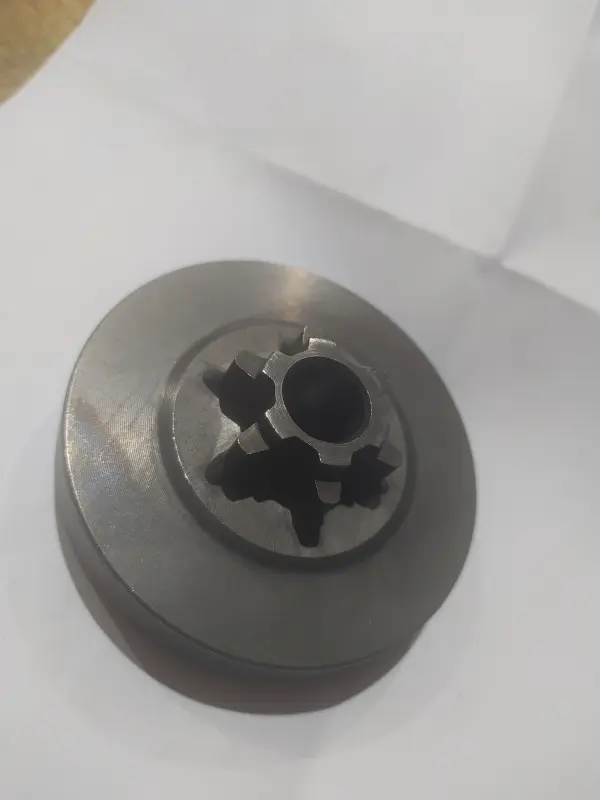

Барабан зчеплення з ведучою зірочкою HORZA для Stihl 038, MS 380, MS 381

Барабан зчеплення з ведучою зірочкою HORZA

Деталь призначена для бензопил Stihl 038, MS 380 та MS 381. Вона встановлюється у приводі різальної гарнітури й передає обертання від зчеплення до пиляльного ланцюга. Коли оберти двигуна зростають, колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, після чого вбудована ведуча зірочка приводить ланцюг у рух по шині. Справний стан цієї деталі потрібний для рівномірного зачеплення з ведучими ланками ланцюга та стабільного передавання крутного моменту.

Зірочка виготовлена разом із чашоподібним барабаном, тому за критичного зношення зубців замінюється вся деталь. Таке виконання потрібно відрізняти від барабана під окремий знімний вінець: ці варіанти не можна добирати лише за зовнішнім діаметром чаші або назвою моделі пилки. Центральна посадка працює разом із голчастим підшипником на хвостовику колінчастого вала. Підшипник і кріпильні частини потрібно оцінювати окремо, адже їх наявність у комплекті цієї позиції не заявлена.

Коли потрібна заміна

Насамперед контролюють стан зубців, якими проходить ланцюг. Канавки, значне вироблення, відколи та нерівномірний профіль погіршують контакт із ведучими ланками. Інструкції з обслуговування бензопил STIHL рекомендують замінювати зірочку, якщо глибина слідів зношення перевищує приблизно 0,5 мм: подальша експлуатація скорочує ресурс ланцюга. Причиною для перевірки також є ривки під час руху ланцюга, сторонній шум із боку зчеплення, помітний люфт посадки або пошкодження голчастого підшипника.

Під час діагностики оглядають не лише зубці. Перевіряють внутрішню поверхню чаші, посадковий отвір, опорні шайби, стопорні частини, підшипник і привод мастильного насоса. Якщо новий ланцюг установити на сильно зношену зірочку, його ведучі ланки швидше отримають неправильний профіль контакту. Доцільно обслуговувати ланцюг, шину та зірочку як взаємопов’язані частини різальної гарнітури.

Що перевірити перед вибором

• Модель пилки: деталь розрахована на Stihl 038, MS 380 та MS 381; позначення конкретної модифікації потрібно звірити з даними бензопили.
• Тип зірочки: у цій версії зубчаста частина об’єднана з барабаном, а не виконана як окремий знімний вінець.
• Параметри ланцюга: крок і кількість зубців мають відповідати попередній деталі та встановленій гарнітурі. Для цієї позиції точні значення не заявлені, тому їх перевіряють до монтажу.
• Посадка: порівнюють форму центрального отвору, загальну висоту, діаметр чаші та розташування спряжених частин.
• Стан суміжних деталей: голчастий підшипник, шайби, стопор і привод мастильного насоса не повинні мати пошкоджень або надмірного вироблення.

Установлення та перевірка після ремонту

Для доступу знімають кришку ведучої зірочки, ланцюг і шину, попередньо відпустивши ланцюгове гальмо відповідно до інструкції бензопили. Після демонтажу стопорних та опорних деталей старий барабан знімають із колінчастого вала разом із голчастою опорою. Посадкову поверхню очищують, а справний голчастий підшипник змащують придатним сервісним мастилом. Одночасно перевіряють спряження з приводом мастильного насоса та відсутність пошкоджених частин.

Складання виконують у зворотній послідовності з правильним установленням шайб і стопора. Барабан має вільно обертатися без заклинювання та надмірного бічного люфту. Після монтажу шини й ланцюга перевіряють натяг, вільний рух ланцюга за відпущеного гальма та надходження мастила до гарнітури. Якщо розміри, тип посадки або виконання зірочки відрізняються від демонтованої деталі, продовжувати встановлення не слід. Такий порядок добору допомагає використовувати барабан HORZA саме в сумісній конфігурації Stihl 038, MS 380 або MS 381 та уникнути прискореного зношення нового ланцюга.
