Тарілка варіатора мотокоси 4T ZUNA

Тарілка варіатора мотокоси 4T ZUNA

Деталь призначена для ремонту привода бензинової мотокоси або тримера з посадковим виконанням 4T. Тарілка входить до системи зчеплення, приймає обертання після спрацьовування відцентрового механізму та передає його до приводного вала. У конструкції мотокоси вона забезпечує з’єднання двигуна зі штангою, на протилежному кінці якої встановлюється різальне оснащення.

Призначення та конструкція

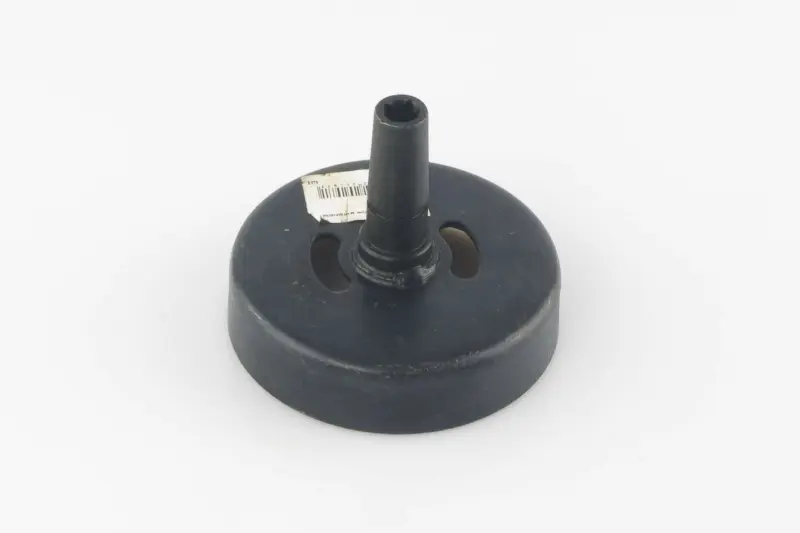

Тарілка має чашоподібний корпус і центральну трубчасту маточину. Внутрішня поверхня корпусу взаємодіє з колодками відцентрового зчеплення: зі зростанням обертів колодки притискаються до неї, після чого обертання надходить на привід мотокоси. Центральна частина з’єднується з валом відповідного профілю. На пласкій частині корпусу передбачено два довгасті отвори.

Ця позиція належить до тарілок зчеплення для мотокіс і тримерів. Вона не є комплектом колодок, пружиною, нижнім редуктором або притискною шайбою різального ножа. Це розмежування допомагає правильно визначити потрібну запчастину під час ремонту: зовні подібні тарілки можуть відрізнятися діаметром і глибиною чашки, загальною висотою, довжиною маточини та профілем з’єднання з валом.

Коли потрібна заміна

Стан тарілки перевіряють у разі стороннього шуму біля місця з’єднання двигуна зі штангою, помітного люфту, вібрації або перебоїв у передаванні обертання. Підставою для заміни можуть бути деформація корпусу, тріщини, пошкодження внутрішньої поверхні чашки, спрацювання посадки в маточині чи сліди неправильного контакту з колодками. Перед монтажем нової деталі варто оглянути саме зчеплення, вал, підшипник і фіксатори. Несправність суміжної деталі здатна спричинити повторне биття або прискорене спрацювання.

Як підібрати тарілку

Позначення 4T визначає конкретний варіант виконання, однак для точного вибору його недостатньо. Перед замовленням зіставте нову тарілку з демонтованою деталлю та конструкцією привода своєї мотокоси. Назва виробника техніки також не замінює перевірку, адже різні модифікації однієї моделі можуть мати неоднакові з’єднання.

• Тип посадки: порівняйте форму внутрішнього отвору маточини, кількість і геометрію граней або зубців.
• Розміри корпусу: перевірте зовнішній та внутрішній діаметри чашки, її глибину й загальну висоту деталі.
• Центральна маточина: зіставте її довжину, діаметр і розташування відносно корпусу.
• Місце встановлення: переконайтеся, що тарілка відповідає верхній частині трансмісії між зчепленням і валом штанги.
• Вільний простір: після примірювання корпус не повинен торкатися кожуха або нерухомих частин механізму.

Позначенню 4T слід приділити окрему увагу: воно не дає достатньої підстави визначати сумісність лише за типом двигуна. Вирішальне значення має фактична конфігурація посадки. Якщо стара тарілка втрачена або істотно пошкоджена, потрібні параметри визначають за валом, корпусом верхнього привода та встановленим зчепленням.

Установлення та перевірка

Монтаж виконують на зупиненій та охололій мотокосі. Посадкові поверхні очищають від забруднень і залишків спрацювання, після чого тарілку встановлюють без перекосу та ударного навантаження на маточину. Кріплення і послідовність складання мають відповідати конструкції конкретної техніки. До запуску вал прокручують вручну, перевіряючи відсутність заклинювання, торкання корпусу та надмірного люфту.

Після складання привід спочатку перевіряють без різкого навантаження: обертання має передаватися без ударів, металевого скреготу та вираженого биття. Правильно підібрана тарілка 4T ZUNA відновлює штатне з’єднання відцентрового зчеплення з приводним валом і підходить для планового ремонту мотокоси за умови збігу геометрії та посадки з раніше встановленою деталлю.
