Статор генератора ZUNA для Honda Lead 90, 5+1 котушок

Статор генератора ZUNA для Honda Lead 90, 5+1 котушок

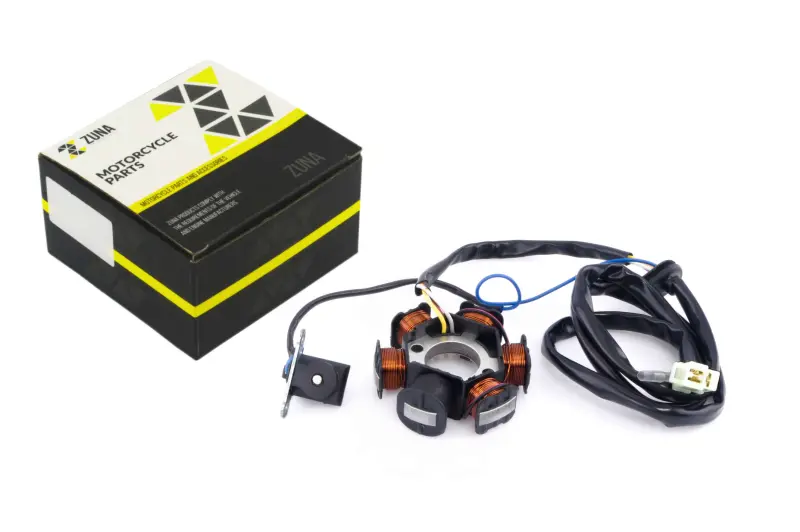

Статор генератора ZUNA призначений для ремонту штатної електричної системи скутера Honda Lead 90. Це нерухома частина генератора в конфігурації 5+1 котушок. Під час роботи вузол взаємодіє з ротором і бере участь у роботі електрообладнання скутера. Статор замінюють, коли діагностика виявила несправність обмоток, проводки або з’єднань установленого вузла.

Деталь постачається як готовий статор з обмотками, проводами та роз’ємом для підключення до штатної електрики. Вузол можна замінити повністю, не добираючи окремі обмотки до старої основи. Такий ремонт дає змогу відновити передбачену конструкцію генератора за умови, що нова деталь відповідає демонтованому статору за виконанням і способом підключення.

Як правильно підібрати статор

Основна модель застосування — Honda Lead 90. Цю версію також використовують на Honda Joker 90, Cabina 90 і Broad 90 у виконанні HF05. Водночас належність скутерів до однієї лінійки не означає, що всі деталі однакові: на техніці можуть відрізнятися проводка та конфігурація генератора. Тому для кожної із зазначених моделей статор потрібно добирати відповідно до фактичного виконання встановленого вузла.

Перед замовленням переконайтеся, що на скутері потрібен саме варіант 5+1 котушок. Порівняйте форму посадкової частини, геометрію центрального отвору, розташування точок кріплення, напрямок виходу проводів і тип роз’єму. Окремо перевірте довжину джгута та спосіб його прокладання в корпусі. Самого збігу марки або моделі скутера недостатньо — визначальним є конструктивне співпадіння з демонтованою деталлю.

Порівняння варто виконати до початку монтажу, поклавши новий і знятий статори поруч. Зіставте кількість та взаємне розташування котушок, контури основи, місця кріплення, положення роз’єму й напрямок джгута. Якщо посадкова геометрія, підключення або прокладання проводів відрізняються, не встановлюйте вузол без додаткової перевірки.

Встановлення та підключення

Перед розбиранням електричної частини скутера слід переконатися, що причину несправності визначено під час діагностики. Це дає змогу відрізнити пошкодження статора від проблем із проводкою або з’єднаннями. Монтаж виконують за сервісною процедурою для конкретного скутера та з урахуванням фактичного розташування штатних елементів.

Під час встановлення статор розміщують у передбаченому посадковому місці та фіксують через відповідні точки кріплення. Джгут прокладають штатним маршрутом, зберігаючи правильний напрямок його виходу. Проводи не повинні потрапляти під кришку, затискатися елементами корпусу або торкатися рухомих деталей. Роз’єм підключають без перекосу й натягування проводки.

Перед остаточним складанням перевірте положення статора, фіксацію вузла та укладання джгута. Переконайтеся, що проводи не змістяться під час установлення кришки, а всі електричні з’єднання підключені правильно. Після монтажу потрібно перевірити роботу електричної системи відповідно до сервісної процедури, передбаченої для конкретної моделі скутера.

Статор ZUNA в конфігурації 5+1 котушок підходить для заміни відповідного штатного вузла під час ремонту генератора Honda Lead 90. Для Honda Joker 90, Cabina 90 і Broad 90 HF05 його застосовують лише після повного порівняння зі знятою деталлю. Точний добір за конструкцією, кріпленням, роз’ємом і маршрутом проводки дає змогу встановити варіант, який відповідає генератору конкретного скутера.
