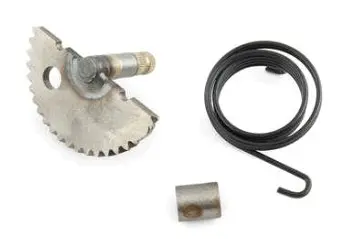

Сектор кікстартера Honda DIO з пружиною та втулкою ZUMBA

Сектор кікстартера Honda DIO ZUMBA

Комплект призначений для ремонту ножного пускового механізму скутерів Honda DIO. Напівкруглий зубчастий сектор приймає рух від важеля кікстартера та передає його пусковій частині механізму під час натискання ногою. Після завершення ходу поворотна пружина бере участь у поверненні важеля у початкове положення, а втулка використовується в посадці осі. Такий набір доречний для обслуговування механізму, в якому зношений сектор або разом із ним потрібно замінити пов’язані деталі.

Призначення та конструкція

Основна деталь комплекту поєднує вісь і напівкруглу зубчасту частину. Під час натискання на важіль сектор повертається та своїми зубцями забезпечує зачеплення з відповідною деталлю системи запуску. Стан зубчастої крайки безпосередньо впливає на передавання зусилля: значне спрацювання, відколи або деформація можуть супроводжуватися прослизанням, хрускотом і неповним ходом ніжки. Пружина забезпечує поворотну дію, тому її стан важливий для правильного руху важеля після запуску.

До комплекту також входить циліндрична втулка. Вона належить до посадки осі кікстартера та має встановлюватися без перекосу. Одночасна заміна сектора, пружини й втулки зручна під час розбирання кришки трансмісії: майстер отримує пов’язані між собою деталі для відновлення ножного запуску та може оцінити стан усього механізму за один цикл обслуговування.

Практичні переваги

• Зубчастий напівкруглий сектор передає хід важеля пусковому механізму, даючи змогу відновити нормальне зачеплення замість деталі зі збитими або сильно спрацьованими зубцями.
• Поворотна пружина допомагає важелю повертатися після натискання та дає змогу не залишати стару ослаблену пружину під час ремонту.
• Втулка входить до набору разом із сектором і пружиною, тому посадочну деталь можна замінити під час того самого розбирання.

Як перевірити сумісність

Товар заявлений для Honda DIO, однак це сімейство має різні покоління та виконання пускового механізму. Перед замовленням порівняйте демонтований сектор із новим за загальною формою, розташуванням зубчастої частини, конфігурацією осі та місцями встановлення пружини й втулки. Перевірте кількість і профіль зубців, довжину та діаметри посадочних ділянок, а також напрям навивання і форму кінців пружини. Ці ознаки важливіші за загальну назву моделі: деталі для різних варіантів кришки та пускового механізму можуть відрізнятися.

Коли потрібна заміна

Перевірити сектор варто, якщо ніжка кікстартера прослизає під навантаженням, рухається не на повний хід, повертається із затримкою або під час запуску чути хрускіт. Причиною можуть бути пошкоджені зубці, люфт у посадці, забруднення механізму чи втрата пружності пружини. До встановлення нової деталі потрібно оглянути відповідні зубці, посадочні поверхні й обмежувачі ходу: заміна лише сектора не усуне несправність, якщо пошкоджена спряжена деталь.

Рекомендації зі встановлення

Монтаж виконують після відкриття доступу до механізму кікстартера. Перед складанням посадочні місця очищають від продуктів спрацювання та старих забруднень, після чого встановлюють втулку, сектор і пружину в передбачене конструкцією положення. Пружина має бути заведена за штатні точки фіксації з правильним попереднім натягом, а зубці — вільно входити в зачеплення без заклинювання. Після складання кілька разів плавно натисніть на важіль вручну та переконайтеся, що він проходить повний хід, самостійно повертається і не залишається у проміжному положенні. Якщо геометрія старої та нової деталей відрізняється, встановлювати комплект із зусиллям не слід — потрібно підібрати версію для конкретної модифікації Honda DIO.
