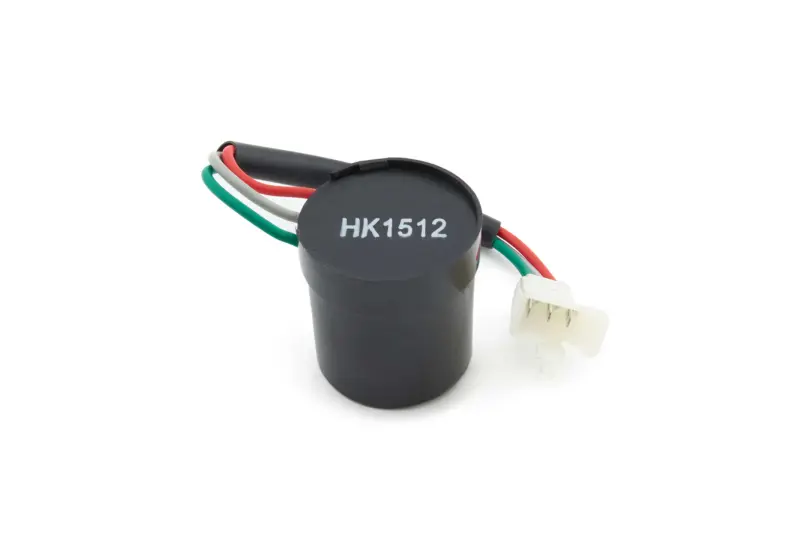

Реле поворотів MANLE для 4T GY6 50–150, 3 дроти

Реле поворотів MANLE для скутерів 4T GY6

Реле керує переривчастим увімкненням покажчиків повороту на китайських чотиритактних скутерах сімейства GY6. Деталь призначена для техніки з трипровідним підключенням і застосовується у версіях із робочим об’ємом від 50 до 150 см³. Вона підходить для поширених двигунів 139QMA, 139QMB, 152QMI та 157QMJ, включно з їхніми позначеннями 1P39QMA, 1P39QMB, 1P52QMI й 1P57QMJ.

Після команди від перемикача реле формує повторювані імпульси, завдяки яким лампи вибраного боку вмикаються та вимикаються з певним інтервалом. Справність цієї деталі впливає на стабільність блимання поворотників. Заміна потрібна, якщо покажчики перестали блимати, світяться постійно, спрацьовують із перебоями або частота їхньої роботи стала нестабільною. Перед заміною також варто перевірити лампи, контакти роз’ємів, проводку та перемикач, адже подібні ознаки можуть бути спричинені не лише реле.

Сумісність і підбір

Головні орієнтири під час вибору — сімейство техніки GY6, чотиритактне виконання, модель двигуна та трипровідна схема підключення. Заявлена сумісність зі скутерами GY6 об’ємом 50, 60, 80, 100, 125 і 150 см³. Водночас однаковий об’єм двигуна сам по собі не підтверджує відповідність роз’єму: на різних випусках скутерів можуть встановлюватися реле з двома або трьома дротами, іншою колодкою чи відмінним розташуванням контактів.

• Тип деталі: реле покажчиків повороту.
• Призначення: формування переривчастого режиму роботи поворотників.
• Підключення: три дроти, виведені до пластикової з’єднувальної колодки.
• Застосування: китайські чотиритактні скутери сімейства GY6.
• Заявлені об’єми: 50, 60, 80, 100, 125 і 150 см³.
• Сумісні позначення двигунів: 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI, 157QMJ/1P57QMJ.
• Бренд: MANLE.

Що порівняти перед установленням

Зняте реле слід зіставити з новою деталлю за кількістю дротів, формою та фіксацією колодки, розташуванням контактів, довжиною виводів і габаритами корпусу. У цій моделі використані червоний, білий і зелений дроти, проте орієнтуватися лише на колір не можна: призначення жил і порядок контактів потрібно звіряти зі схемою конкретного скутера. Якщо штатна колодка відрізняється, під’єднувати дроти навмання не слід.

До монтажу корисно оглянути відповідний роз’єм: окиснення, послаблені клеми або пошкоджена ізоляція здатні спричинити пропуски та нестабільне блимання навіть зі справним реле. Корпус потрібно розташувати так, щоб дроти не натягувалися, не перегиналися біля виходу та не торкалися рухомих або сильно нагрітих деталей. Після підключення перевіряють лівий і правий боки окремо, роботу передніх і задніх покажчиків, а також стабільність частоти при запущеному двигуні.

Коли ця модель підходить

Реле MANLE розраховане на ремонт штатної системи поворотників скутера GY6 із трьома дротами. Воно є доречним варіантом, коли збігаються двигун із заявленого переліку, схема підключення та конфігурація роз’єму. Тип установлених ламп також потрібно враховувати: після переходу зі штатних ламп на світлодіодні джерела характер блимання може змінитися, тому сумісність для такого переобладнання перевіряють окремо.
