Коротка пружина варіатора мотокоси ZUNA

Коротка пружина варіатора мотокоси ZUNA

Компактна вита пружина призначена для встановлення в механізмі зчеплення мотокоси або тримера. Вона з’єднує рухомі частини відцентрової муфти та допомагає повертати колодки у вихідне положення після зниження обертів двигуна. Таке виконання обирають для зчеплень, розрахованих саме на коротку пружину: варіант іншої довжини чи з іншою формою зачепів не можна вважати рівноцінною заміною без перевірки.

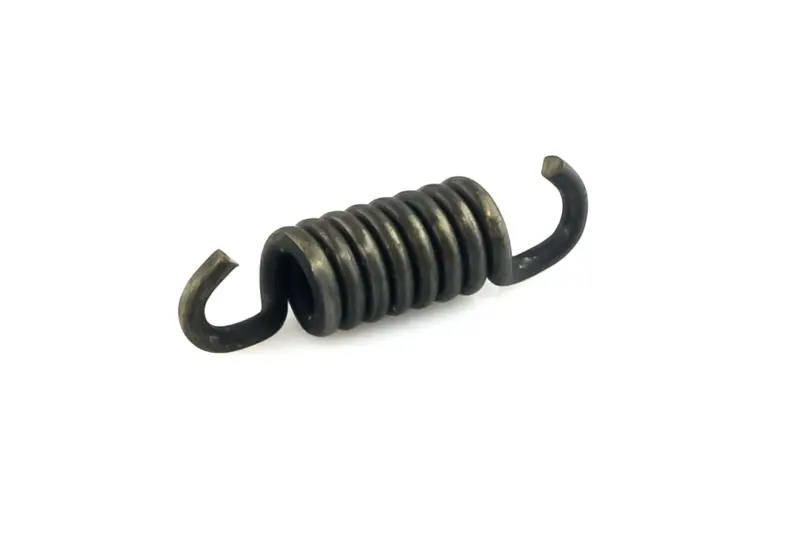

Деталь має циліндричну виту частину та по одному вигнутому зачепу з кожного боку. Зачепи фіксуються у передбачених отворах або пазах колодок, тому під час добору має значення не лише загальна довжина. Геометрія кінців, напрямок їх вигину, діаметр витої частини й товщина дроту мають відповідати знятій пружині та посадковим місцям конкретного зчеплення.

Як пружина працює у зчепленні

На малих обертах пружина утримує колодки ближче до центра муфти. Коли оберти зростають, колодки розходяться під дією відцентрової сили та контактують із барабаном, через який обертання передається на привод різального оснащення. Після відпускання газу натяг пружини допомагає колодкам повернутися назад. Тому її стан впливає на момент увімкнення муфти та правильне роз’єднання механізму після зменшення частоти обертання.

Пружину перевіряють під час ремонту зчеплення, заміни колодок, розбирання муфти, а також коли різальне оснащення прагне обертатися на холостому ходу, увімкнення стало різким або в зоні зчеплення з’явився сторонній звук. Ці ознаки можуть мати кілька причин, тому разом із пружиною оглядають колодки, місця кріплення зачепів і барабан. Підставою для заміни самої пружини є розрив, помітне залишкове розтягнення, деформація витків або пошкодження одного із зачепів.

Що порівняти перед покупкою

• Виконання: потрібна саме коротка пружина для варіатора або зчеплення мотокоси.
• Вільна довжина: порівнюйте деталь без розтягування, від крайньої точки одного зачепу до крайньої точки другого.
• Вита частина: зіставте її довжину, зовнішній діаметр, кількість і розташування витків.
• Дріт: перевірте його товщину відносно старої деталі; відмінність змінює посадку та зусилля розтягування.
• Зачепи: важливі довжина, радіус вигину, взаємний напрямок і надійна посадка в отворах колодок.
• Саме зчеплення: переконайтеся, що в ньому використовується одна коротка пружина такої форми, а точки кріплення не розбиті й не деформовані.

Назва моделі мотокоси сама по собі не завжди дає змогу вибрати таку невелику деталь: виробники можуть застосовувати різні варіанти муфт у близьких за позначенням інструментах. Найнадійніший орієнтир — знята пружина та фактична конструкція зчеплення. Якщо стара деталь розірвана, для порівняння слід скласти обидві частини без натягу й окремо перевірити форму збережених кінців.

Установлення та контроль після ремонту

Перед монтажем очищають місця зачеплення від забруднень та оглядають їх на зношення. Пружину ставлять відповідним інструментом, не розгинаючи гачки й не розтягуючи витки більше, ніж потрібно. Обидва кінці мають повністю увійти у свої посадкові місця, а колодки — переміщуватися симетрично, без перекосу та заїдання. Якщо отвори колодок пошкоджені, встановлення однієї нової пружини не усуває проблему кріплення.

Після складання перевіряють вільне положення колодок і відсутність контакту з барабаном без їх розведення. Перший запуск виконують зі встановленими штатними захисними деталями та контролюють роботу муфти спочатку на холостому ходу, а потім під час плавного підвищення обертів. Правильно дібрана коротка пружина ZUNA підходить для локального ремонту справного в іншому зчеплення, коли міняти муфту повністю не потрібно.
