Циліндро-поршнева група для мотокоси 1E40F-5 Ø40 ARANY

ЦПГ ARANY 1E40F-5 Ø40 для ремонту двигуна мотокоси

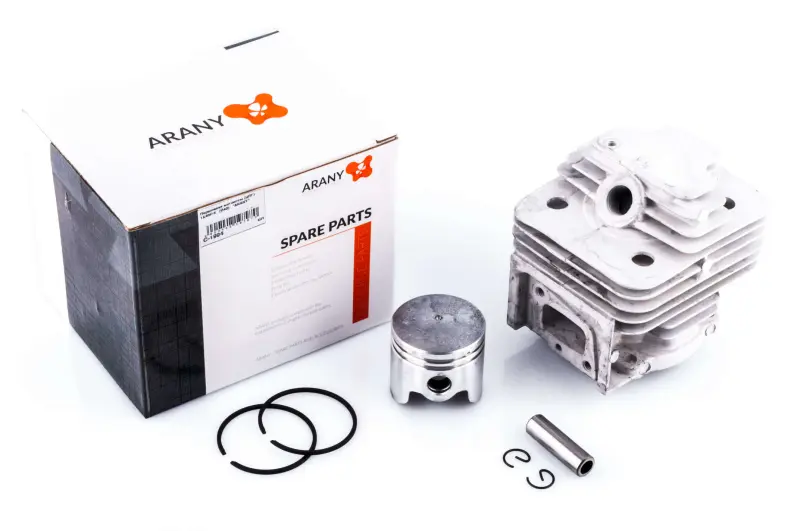

Циліндро-поршнева група призначена для відновлення двигуна мотокоси з позначенням 1E40F-5 і діаметром циліндра 40 мм. Комплект поєднує основні спряжені деталі: циліндр із ребрами охолодження, поршень, два поршневі кільця, палець і два стопорні кільця. Таке рішення зручне під час ремонту, коли зношена не одна окрема деталь, а поверхні циліндра та поршня вже потребують спільної заміни.

Призначення циліндро-поршневої групи

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють проміжок між спряженими поверхнями. Від стану цієї групи залежать формування компресії, упевнений запуск і здатність двигуна розвивати тягу під навантаженням. Циліндр водночас спрямовує рух поршня та відводить тепло через зовнішні ребра. Палець з'єднує поршень із шатуном, а стопорні кільця утримують його в передбаченому положенні.

Заміна ЦПГ може знадобитися через задирки на циліндрі або поршні, зношення кілець і канавок, пошкодження днища поршня чи помітне падіння компресії. Приводом для діагностики часто стають ускладнений запуск, втрата потужності, нестабільна робота після прогрівання або сторонній механічний звук. Такі ознаки можуть бути пов'язані й з іншими частинами двигуна, тому перед розбиранням варто перевірити паливну систему, запалювання, герметичність з'єднань і стан повітряного фільтра.

Що перевірити під час підбору

Основні орієнтири цієї поршневої групи — модель двигуна 1E40F-5 і діаметр 40 мм. Самого збігу загальної назви мотокоси недостатньо: однакові за призначенням інструменти можуть комплектуватися двигунами різних модифікацій. Перед замовленням зіставте позначення двигуна, діаметр старого поршня та циліндра, розташування впускного й випускного вікон, форму основи циліндра і точки кріплення.

• Модель: 1E40F-5.
• Діаметр циліндра: 40 мм.
• Призначення: двигун мотокоси або бензинового тримера відповідної модифікації.
• Основні деталі набору: циліндр, поршень, два кільця, поршневий палець і два стопорні кільця.
• Бренд: ARANY.

Додатково порівняйте висоту та профіль поршня, положення стопорів кілець, діаметр пальця, конфігурацію каналів і посадкові поверхні. Такі перевірки особливо важливі, якщо двигун уже ремонтували або на інструменті немає зрозумілого позначення його модифікації. Стару ЦПГ слід використовувати як зразок геометрії, а не лише як джерело одного розміру.

Практичні властивості комплекту

• Спільне встановлення циліндра, поршня та кілець дає змогу замінити спряжені деталі однієї розмірної групи й не залишати новий поршень працювати в пошкодженому циліндрі.
• Два поршневі кільця забезпечують передбачене конструкцією ущільнення між поршнем і циліндром, необхідне для формування компресії.
• Зовнішні ребра збільшують площу охолоджуваної поверхні циліндра та допомагають відводити тепло під час роботи двигуна.
• Палець і стопорні кільця дають змогу скласти з'єднання поршня із шатуном без використання зношених фіксаторів демонтованого комплекту.

Рекомендації зі встановлення

Перед складанням очистьте картер і прилеглі поверхні від нагару, забруднень та залишків старих ущільнень. Перевірте шатун, голчастий підшипник, колінчастий вал і картер: установлення нової ЦПГ не усуне люфт або пошкодження цих деталей. Поршень потрібно зорієнтувати відповідно до конструкції двигуна, кільця встановити з урахуванням положення їхніх стопорів, а фіксатори пальця повністю посадити в канавки. Під час насування циліндра кільця стискають обережно, без перекосу й ударного навантаження.

Для складання знадобляться відповідні прокладки та справне кріплення, підібрані для конкретної версії двигуна. Після затягування циліндра колінчастий вал слід плавно провернути вручну та переконатися, що поршень рухається вільно, без заклинювання. Після остаточного складання перевіряють герметичність з'єднань, чистоту ребер охолодження та відсутність незвичного шуму. ЦПГ ARANY 1E40F-5 Ø40 підходить для цільового ремонту мотокоси, коли розміри, посадкові місця й конфігурація демонтованих деталей повністю збігаються з параметрами нового набору.
