Поршневий комплект мотокоси 1E34F Ø34 мм ZUNA

Поршневий комплект ZUNA для двигуна 1E34F

Комплект призначений для ремонту циліндро-поршневої групи бензинової мотокоси або тримера з двигуном 1E34F і циліндром діаметром 34 мм. Поршень сприймає тиск газів у циліндрі та через палець передає зусилля на шатун. Разом із поршневими кільцями він бере участь у створенні компресії, від якої залежать упевнений запуск двигуна, стабільність його роботи й тяга під навантаженням.

Таку деталь встановлюють у разі зношення штатного поршня, пошкодження канавок під кільця, появи задирів або прогару днища. Підставою для діагностики також можуть бути зниження компресії, ускладнений запуск, втрата потужності та сторонній стукіт у циліндрі. Перед ремонтом потрібно визначити причину пошкодження: встановлення нового поршня в зношений, деформований або глибоко подряпаний циліндр не усуває несправність усієї циліндро-поршневої групи.

Розміри та склад комплекту

• Модель двигуна: 1E34F.
• Діаметр поршня: 34 мм.
• Висота поршня H: 32 мм.
• Підбірний розмір h: 11 мм.
• Поршневий палець: діаметр 8 мм, довжина 28 мм.

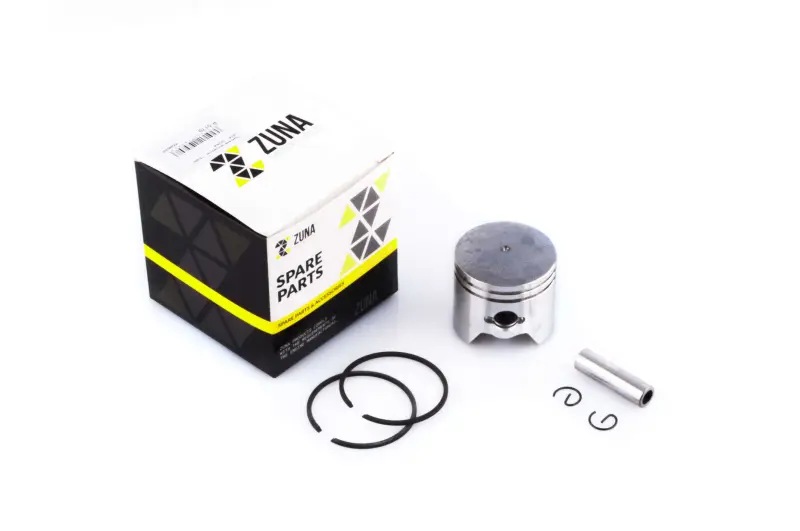

• Комплект: поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця.

Розміри необхідно звіряти комплексно. Збігу позначення 1E34F і діаметра 34 мм недостатньо, якщо двигун раніше ремонтували або на техніці встановлена інша модифікація циліндро-поршневої групи. Порівняйте стару деталь за загальною висотою, розміром h, діаметром і довжиною пальця, кількістю кілець, розташуванням канавок та формою днища. Циліндр також має відповідати поршню за діаметром і не мати пошкоджень, що перешкоджають нормальному руху деталі.

Що перевірити перед установленням

Після розбирання огляньте дзеркало циліндра, канавки старого поршня, кільця, палець, стопори та посадкове місце шатуна. Задири, сліди перегрівання, відколи й помітне вироблення потребують окремої оцінки. З порожнини картера слід видалити забруднення та можливі частинки пошкоджених деталей, не допускаючи їх потрапляння до рухомих з’єднань. Новий поршень і кільця мають рухатися в циліндрі без перекосу та заїдання в межах передбачених двигуном монтажних проміжків.

Під час складання дотримуються орієнтації поршня відносно впускних і випускних вікон, прийнятої для конкретного двигуна. Кільця обережно встановлюють у відповідні канавки, не розтягуючи більше, ніж потрібно. Палець має вільно зайняти посадкове положення, а обидва стопорні кільця — повністю ввійти в канавки. Неповністю встановлений стопор може вийти під час роботи та пошкодити поршень із циліндром, тому фіксацію перевіряють до остаточного складання.

Практичний результат ремонту

Справний поршень із відповідними кільцями відновлює герметичність циліндро-поршневої групи за умови належного стану циліндра та інших деталей двигуна. Це допомагає повернути розрахункову компресію, полегшити запуск і усунути втрату тяги, пов’язану саме зі зношенням поршня або кілець. Після складання двигун спочатку прокручують вручну, контролюючи вільний хід без заклинювання та незвичного опору, а перший запуск виконують відповідно до сервісної процедури виробника техніки.

Комплект ZUNA підходить для ремонту мотокос і бензинових тримерів, у яких справді застосовується поршень 1E34F Ø34 мм із пальцем 8×28 мм та зазначеною геометрією. Точне зіставлення старої деталі й оцінка стану циліндра дають змогу правильно підібрати комплект та уникнути повторного розбирання двигуна.
