Поршень MANLE для бензопили Stihl MS 440, Ø50 мм, палець 12 мм

Поршень MANLE для бензопили Stihl MS 440

Поршень діаметром 50 мм призначений для ремонту циліндро-поршневої групи бензопили Stihl MS 440. Деталь рухається всередині циліндра, стискає паливоповітряну суміш і через поршневий палець передає зусилля на шатун. Від відповідності поршня циліндру залежать відновлення належної компресії, упевнений запуск двигуна та стабільна робота пили під навантаженням.

Основні параметри моделі — діаметр 50 мм і поршневий палець діаметром 12 мм. Під час добору потрібно враховувати обидва розміри: самого збігу за назвою бензопили недостатньо. Для встановлення потрібен циліндр відповідного діаметра, а отвір поршня та верхня головка шатуна мають бути розраховані на палець 12 мм. Особливо ретельно розміри перевіряють на пилі, у якій раніше замінювали циліндр, поршневу групу або окремі деталі двигуна.

Конструкція та призначення

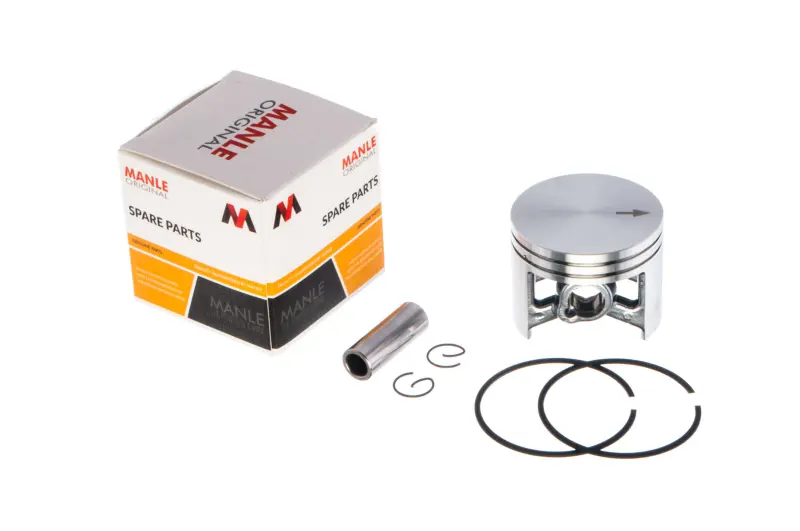

Поршень має дві канавки для компресійних кілець і бічні вікна у спідниці. На днищі передбачена стрілка для правильної орієнтації деталі під час складання. До набору входять поршень, два поршневі кільця, палець і два стопорні кільця пальця. Такий склад дає змогу одночасно замінити основні сполучені деталі поршневої групи, не встановлюючи в новий поршень кільця або фіксатори, що вже працювали у двигуні.

• Діаметр поршня: 50 мм.
• Діаметр пальця: 12 мм.
• Кількість поршневих кілець: 2.
• Призначення: двигун бензопили Stihl MS 440.
• Бренд: MANLE.

Коли потрібна заміна

Поршень перевіряють у разі зниження компресії, ускладненого запуску, нестабільної роботи двигуна, появи задирів на спідниці, пошкодження днища або зношення канавок кілець. Новий поршень самостійно не усуває причину пошкодження, тому перед ремонтом потрібно оглянути циліндр. Глибокі задири, порушення геометрії або пошкодження його внутрішньої поверхні можуть потребувати ремонту чи заміни циліндра. Також перевіряють шатун, голчастий підшипник, посадку пальця та відсутність сторонніх частинок у картері.

Як перевірити сумісність

Перед замовленням порівняйте діаметр демонтованого поршня, діаметр пальця, кількість і розташування кільцевих канавок, форму спідниці та вікон. Окремо зіставте положення стрілки й конструктивні вирізи зі старою справною деталлю. Номінальні 50 мм стосуються поршня для відповідного циліндра та не замінюють фактичної перевірки деталей двигуна. Якщо на пилі встановлено циліндр іншого виконання або збільшеного діаметра, цей поршень застосовувати не можна.

Встановлення

Монтаж виконують на очищеному двигуні після перевірки циліндра та сполучених деталей. Кільця встановлюють у призначені канавки без перекручування, суміщаючи їх із фіксувальними штифтами. Палець має входити без ударного навантаження, а стопорні кільця — повністю займати свої посадкові канавки. Стрілку на днищі орієнтують відповідно до схеми складання двигуна MS 440. Перед введенням поршня в циліндр робочі поверхні змащують відповідною моторною оливою для двотактної техніки.

Після складання колінчастий вал має обертатися плавно, без заклинювання та стороннього контакту. Правильний добір за діаметром 50 мм, пальцем 12 мм і геометрією поршня допомагає повернути двигуну розрахункову герметичність камери згоряння та нормальне передавання зусилля. Деталь підходить для планового відновлення MS 440 і ремонту після зношення або пошкодження штатного поршня.
