Поршень для бензопили Stihl MS 290, 46 мм, палець 10 мм, ZUNA

Поршень ZUNA для бензопили Stihl MS 290

Комплект призначений для ремонту циліндро-поршневої групи бензопили Stihl MS 290 із циліндром діаметром 46 мм та поршневим пальцем діаметром 10 мм. Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші й через палець та шатун передає зусилля на колінчастий вал. Від стану його робочої поверхні, канавок і кілець залежать герметичність камери згоряння, компресія та стабільність роботи двигуна.

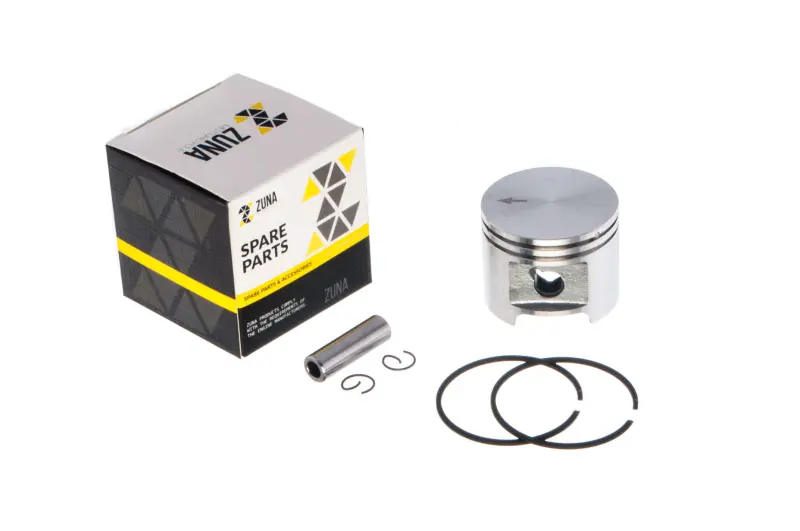

До набору входять поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий склад дає змогу одночасно замінити основні сполучені деталі поршневої збірки. Кільця встановлюються у передбачені канавки та ущільнюють проміжок між поршнем і стінкою циліндра, палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення.

Коли потрібна заміна

Перевірка поршневої частини необхідна у разі зниження компресії, ускладненого запуску, втрати тяги або після розбирання двигуна через пошкодження циліндро-поршневої групи. Підставою для заміни є задирки на спідниці, прогар чи механічне пошкодження днища, надмірне зношення канавок, пошкодження кілець і посадкових місць пальця. Встановлення нового поршня не усуває причину початкової несправності, тому перед складанням необхідно перевірити циліндр, кільця, палець, голчастий підшипник шатуна та стан системи змащування двигуна.

Параметри та склад

• Призначення: ремонт поршневої частини двигуна бензопили.
• Сумісна модель: Stihl MS 290.
• Діаметр поршня: 46 мм.
• Діаметр поршневого пальця: 10 мм.
• Кількість кілець: два.
• Комплект: поршень, два кільця, палець і два стопорні кільця.
• Бренд: ZUNA.

Як перевірити сумісність

Позначення однієї моделі пили недостатньо для безпомилкового підбору після попереднього ремонту або заміни циліндра. До встановлення зіставте діаметр циліндра та старого поршня, діаметр пальця, кількість і розташування поршневих кілець, форму спідниці, висоту поршня та розташування стопорів у канавках. Для цього комплекту ключовими параметрами є діаметр поршня 46 мм і палець 10 мм. Якщо на пилі встановлено циліндр іншого розміру, цей поршень використовувати не можна.

Також огляньте дзеркало циліндра. Глибокі задирки, порушення геометрії або пошкодження робочої поверхні здатні швидко вивести нові кільця та поршень із ладу. Якщо циліндр непридатний для подальшої експлуатації, його ремонтують або замінюють разом із відповідною поршневою частиною. Старі стопорні кільця повторно не встановлюють: під час складання застосовуються нові фіксатори з набору.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні. Перед встановленням очищають посадкові місця, перевіряють голчастий підшипник верхньої головки шатуна та змащують його моторною оливою. Поршень орієнтують відповідно до конструкції двигуна й положення демонтованої деталі. Палець має входити без перекосу, а обидва стопорні кільця — повністю розміщуватися у своїх канавках.

Під час введення поршня в циліндр кільця обережно стискають і суміщають їхні замки з фіксувальними штифтами в канавках. Не можна проштовхувати збірку із силою: опір може вказувати на неправильне положення кільця або невідповідність розмірів. Після монтажу перевіряють вільний рух поршня без заклинювання. Точне звірення параметрів та акуратне складання допомагають відновити нормальну роботу двигуна й уникнути повторного пошкодження циліндро-поршневої групи.
