Поршень MANLE 4T GY6 80 STD Ø47,00 мм

Поршень MANLE для 4-тактного двигуна GY6 80

Поршень стандартного розміру з номінальним діаметром 47,00 мм призначений для ремонту циліндро-поршневої групи чотиритактного двигуна сімейства GY6 80. Деталь сприймає тиск газів після згоряння суміші, через поршневий палець передає зусилля шатуну та разом із кільцями бере участь в ущільненні циліндра. Від стану цієї пари залежать компресія, упевнений запуск, тяга двигуна й витрата моторної оливи.

Позначення STD вказує на стандартний, а не збільшений ремонтний розмір. Такий поршень вибирають для циліндра, що відповідає номінальному діаметру 47,00 мм і не потребує розточування під більшу розмірну групу. Самого позначення GY6 80 для правильного підбору недостатньо: перед монтажем потрібно виміряти циліндр і зіставити геометрію нової деталі зі знятим поршнем. Перевіряють діаметр, висоту поршня, розташування отвору під палець, форму днища та виїмок під клапани, ширину й положення канавок для кілець. Розмір пальця та інші монтажні параметри в назві позиції не зазначені, тому їх звіряють окремо.

Склад і призначення деталей

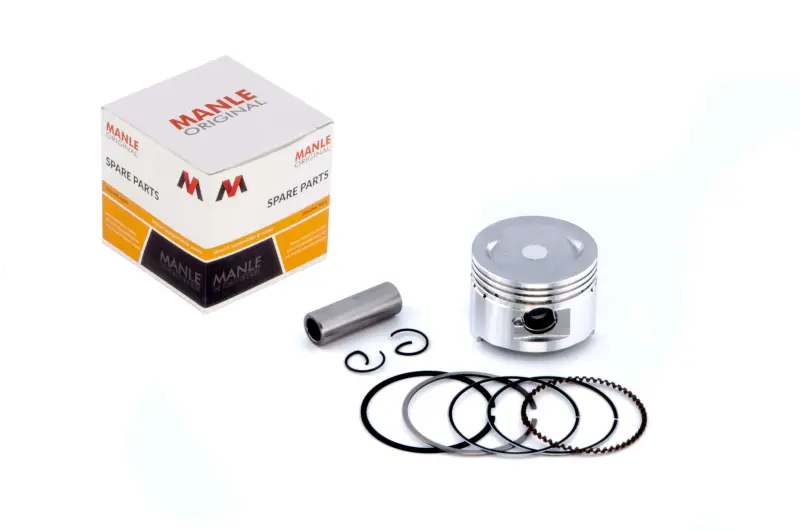

До набору входять поршень, поршневі кільця, палець і два стопорні кільця пальця. Така конфігурація містить основні деталі, що монтуються безпосередньо на поршень, однак циліндр, прокладки та інші частини ЦПГ до неї не входять. Компресійні кільця обмежують прорив газів між поршнем і стінкою циліндра, а оливознімна група регулює кількість оливи на поверхні циліндра. Палець з’єднує поршень із шатуном, стопорні кільця утримують його від осьового зміщення.

Коли потрібна заміна

Підставою для розбирання та дефектування можуть бути зниження компресії, ускладнений запуск, погіршення тяги, підвищена витрата оливи, сторонній стукіт, задири на спідниці, пошкодження днища або зношення канавок. Такі прояви можуть мати й інші причини, тому рішення про заміну приймають після вимірювання циліндра та огляду сполучених деталей. Монтаж нового поршня в циліндр із вираженою овальністю, конусністю, глибокими рисками чи невідповідним зазором не усуває причину несправності та може спричинити повторний ремонт.

Що перевірити перед монтажем

• Розмір циліндра: фактичний діаметр і стан поверхні мають відповідати поршню STD Ø47,00 мм з урахуванням визначеного виробником двигуна монтажного зазору.
• Геометрію: форму днища, клапанні виїмки, компресійну висоту, положення пальця та розміри канавок зіставляють зі старою, справною за геометрією деталлю.
• Кільця: кожне кільце перевіряють у його канавці та в циліндрі; орієнтацію, послідовність і допустимий проміжок у замку визначають за настановами для конкретного двигуна.
• Сполучені частини: оцінюють циліндр, шатун, посадку пальця та стан головки, щоб новий комплект не працював разом із пошкодженими деталями.

Рекомендації з монтажу

Складання виконують на чистих поверхнях із моторною оливою. Кільця встановлюють відповідним інструментом без надмірного розтягування та перекручування; позначений верхній бік спрямовують до днища поршня. Замки кілець не розташовують на одній лінії, а їх точне положення вибирають за ремонтною документацією двигуна. Перед введенням поршня в циліндр кільця обережно стискають оправкою. Стопорні кільця пальця мають повністю ввійти в канавки: деформований фіксатор повторно не використовують. Напрямок установлення поршня та моменти затягування кріплень визначають за інструкцією для конкретної модифікації GY6.

MANLE STD Ø47,00 мм підходить для ремонту лише за умови збігу розмірної групи та всіх посадкових параметрів. Попередні вимірювання допомагають відрізнити стандартний циліндр від уже розточеного та унеможливити монтаж поршня 47,00 мм в отвір, якому потрібен інший ремонтний розмір.
