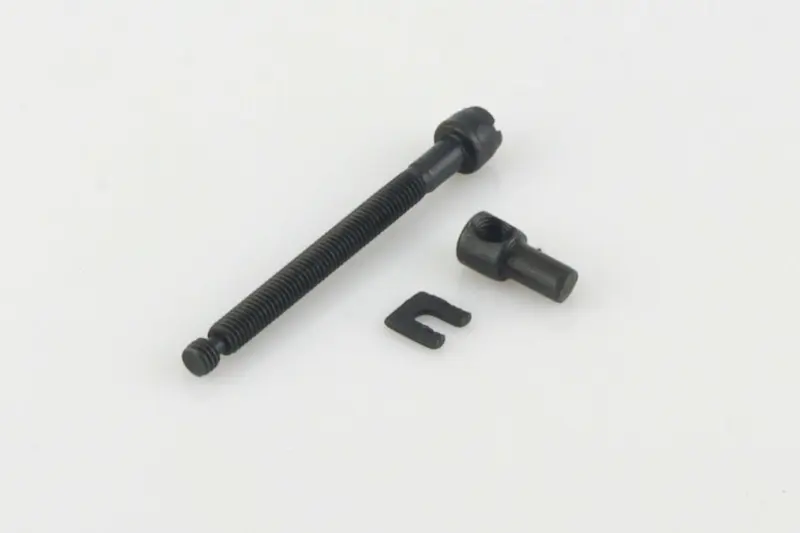

Натягувач ланцюга бензопили Goodluck GL 4500/5200 прямий ZUNA

Прямий натягувач ланцюга ZUNA для Goodluck GL 4500/5200

Деталь призначена для регулювання положення напрямної шини та натягу пиляльного ланцюга на бензопилах Goodluck GL 4500 і GL 5200. Це пряме виконання регулювального механізму, яке встановлюється в зоні кришки гальма. Під час обертання гвинта рухома частина натягувача зміщує шину вперед або назад, даючи змогу прибрати зайве провисання чи послабити ланцюг перед обслуговуванням різальної гарнітури.

Натягувач не передає обертання та не є пиляльним ланцюгом. Він виконує регулювальну функцію: різьбовий гвинт перетворює обертання викрутки на поздовжнє переміщення пов’язаної із шиною деталі. Завдяки цьому положення шини змінюється поступово, а посадку ланцюга в її пазу можна контролювати під час налаштування. Після завершення регулювання шина фіксується штатними кріпленнями бензопили.

Конструкція та призначення

Конструкція містить видовжений різьбовий гвинт, рухому з’єднувальну деталь і фіксувальну скобу. Така схема відповідає прямому типу натягувача для серії 4500/5200 та відрізняється від бічного черв’ячного механізму. Різниця між цими варіантами суттєва: вони мають неоднакову будову, розташування і спосіб з’єднання з деталями кришки. Тому добирати запчастину лише за загальним виглядом бензопили або позначенням моделі недостатньо.

• Тип деталі: механічний натягувач пиляльного ланцюга.
• Виконання: прямий регулювальний механізм.
• Застосування: бензопили Goodluck GL 4500 і GL 5200 із відповідною системою натягу.
• Виробник запчастини: ZUNA.
• Місце встановлення: механізм регулювання шини в зоні кришки гальма бензопили.

Як правильно підібрати натягувач

Перед придбанням зніміть кришку та зіставте нову деталь зі старою. Насамперед мають збігатися прямий тип механізму, загальна довжина гвинта, довжина різьбової частини, форма рухомої деталі, положення регулювальної головки та спосіб фіксації скобою. Також перевірте посадочне місце в кришці й розташування частини, яка взаємодіє з напрямною шиною. Збігу назви GL 4500 або GL 5200 замало, оскільки бензопили однієї серії можуть мати прямий чи бічний варіант натягу.

Ця позиція підходить тоді, коли на бензопилі встановлено саме прямий натягувач. Не варто замінювати ним черв’ячну модифікацію без перевірки кришки та сполучених деталей. Якщо старий механізм зберігся, порівняння обох деталей за формою і розташуванням усіх точок з’єднання дає найнадійніший орієнтир. Точні розміри краще зняти безпосередньо з демонтованого гвинта, адже зовні подібні натягувачі можуть відрізнятися довжиною та параметрами різьби.

Встановлення та регулювання

Під час монтажу натягувач розміщують у передбаченому посадочному місці кришки, після чого перевіряють вільне переміщення рухомої частини при обертанні гвинта. Регулювання виконують за послаблених кріплень шини: затягнута кришка блокує її поздовжній рух і створює зайве навантаження на різьбу та з’єднувальну деталь. Обертання регулювального гвинта в один бік натягує ланцюг, а в протилежний — послаблює його.

Після встановлення ланцюг має розташовуватися в пазу шини, а механізм — змінювати положення плавно, без заклинювання та перекосу. Далі шину закріплюють штатними гайками й повторно контролюють результат регулювання. Якщо гвинт обертається без переміщення шини, заїдає, має пошкоджену різьбу або рухома частина не утримується скобою, потрібно перевірити правильність складання та стан сполучених деталей.

Новий натягувач використовують у разі пошкодження різьбового гвинта, деформації рухомої частини, втрати фіксатора або неможливості нормально відрегулювати положення шини зі справним ланцюгом. Точна відповідність прямому виконанню Goodluck GL 4500/5200 допомагає відновити штатний спосіб регулювання без перероблення кришки.
