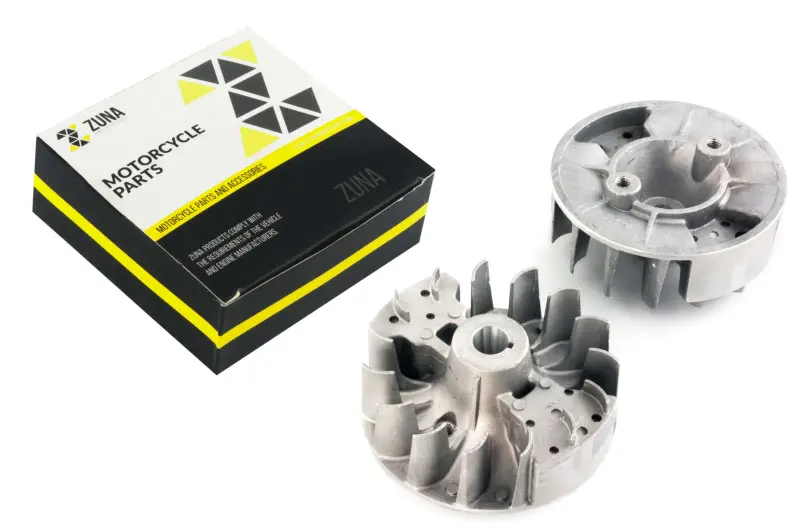

Магнето-маховик мотокоси ZUNA

Магнето-маховик мотокоси ZUNA

Деталь призначена для бензинової мотокоси або тримера та встановлюється на колінчастий вал двигуна. Це обертова частина магнето з центральною маточиною, магнітами й радіальними лопатями. Коли магнітний полюс проходить біля модуля запалювання, зміна магнітного поля дає змогу сформувати напругу, потрібну для утворення іскри на свічці. Тому стан маховика безпосередньо впливає на можливість запуску та стабільну роботу системи запалювання.

Призначення та особливості конструкції

Маховик виконує в малому бензиновому двигуні кілька пов’язаних завдань. Його магніти взаємодіють із котушкою запалювання, а маса деталі, що обертається, підтримує рух колінчастого вала між робочими тактами. Розташовані по колу лопаті створюють потік повітря для охолодження двигуна. Пошкоджені або відсутні лопаті порушують охолодження та балансування, тому маховик із тріщинами, деформованими ділянками чи сколами не варто повертати в експлуатацію.

Конструкція ZUNA має центральний посадковий отвір із маточиною, розвинене оребрення та передбачені виробником місця для з’єднання з деталями запуску. Магнето працює разом із котушкою, однак не є самою котушкою запалювання. Під час добору потрібно зіставляти саме маховик у зборі та його посадкову геометрію, адже однакове призначення деталі ще не означає сумісність із конкретною модифікацією двигуна.

Що перевірити перед вибором

Для правильного добору зніміть старий маховик або забезпечте доступ до нього та порівняйте всі основні точки сполучення. Орієнтуватися лише на марку мотокоси недостатньо: у межах однієї лінійки техніки можуть використовуватися двигуни з різними колінчастими валами, стартерами й модулями запалювання. Важливі форма та глибина центральної посадки, положення шпонкового паза, загальна висота й зовнішній діаметр, розташування магнітної ділянки, конфігурація лопатей і кріплень пускового механізму.

• Посадка на вал: отвір, маточина, конус і шпонковий паз мають відповідати знятій деталі.
• Габаритна геометрія: діаметр і висота мають забезпечувати вільне обертання всередині кожуха без контакту із сусідніми деталями.
• Система запуску: розташування отворів, опор і зачепів має збігатися зі стартером, що використовується.
• Положення магніту: магнітна ділянка повинна проходити навпроти котушки із зазором, передбаченим для конкретного двигуна.
• Оребрення: форма та напрямок лопатей мають відповідати кожуху й повітряному каналу мотокоси.

Точні розміри цієї позиції та перелік моделей двигунів не заявлені, тому до встановлення слід порівняти геометрію зі старим маховиком і технічними даними мотокоси. Таке зіставлення особливо важливе після попереднього ремонту, коли на інструменті вже могли замінити двигун, стартер або деталі запалювання.

Заміна та встановлення

Причиною заміни можуть бути тріщини литва, зламані лопаті, пошкодження маточини чи шпонкового паза, послаблений магніт, помітне биття та сліди контакту з котушкою або кожухом. Перед монтажем також перевіряють шпонку й паз колінчастого вала: їх пошкодження здатне змінити взаємне положення маховика та запалювання. Забруднення між лопатями видаляють, щоб повітря вільно проходило крізь систему охолодження.

Для демонтажу застосовують спосіб та інструмент, зазначені виробником двигуна. Удари по маховику можуть пошкодити литво, магніт або посадкову поверхню. Перед складанням очищають і знежирюють конус колінчастого вала та внутрішню поверхню маточини, правильно встановлюють шпонку й затягують кріплення з моментом, передбаченим настановою конкретної мотокоси. Після складання регулюють відстань між магнітом і котушкою відповідно до специфікації двигуна, потім прокручують маховик вручну та переконуються, що він обертається рівно, не торкається модуля запалювання й кожуха.

Магнето-маховик ZUNA підходить для ремонту мотокоси за умови повного збігу посадки, розмірів і конфігурації сполучених деталей. Ретельна перевірка до монтажу допомагає відновити взаємодію маховика із запалюванням, роботу повітряного охолодження та правильне з’єднання зі стартером.
