Комутатор ZUNA для Honda DIO

Комутатор ZUNA для скутера Honda DIO

Комутатор ZUNA призначений для застосування в системі запалювання скутерів Honda DIO з двигуном об’ємом 50 см³. Модуль бере участь у формуванні моменту іскроутворення та передає керувальний імпульс на котушку запалювання. Справна робота цієї деталі потрібна для запуску двигуна й стабільного займання паливної суміші під час руху.

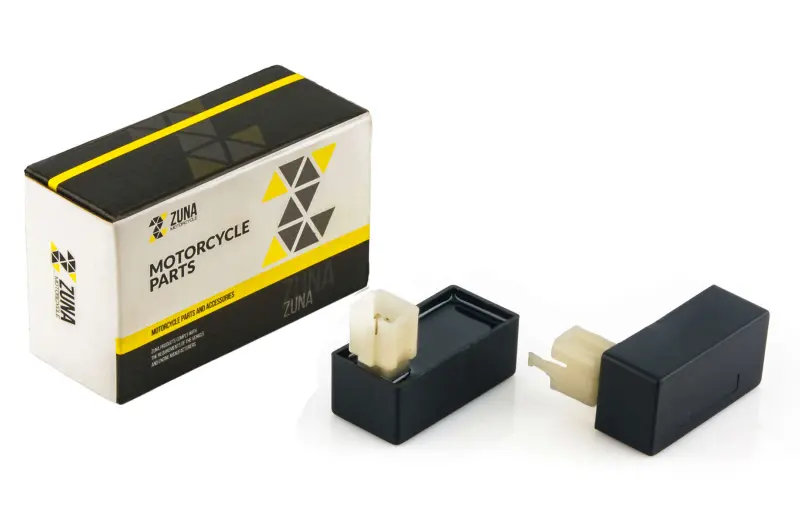

Комутатор має вигляд компактного чорного блока прямокутної форми зі штекерним підключенням. Така конструкція передбачає з’єднання зі штатною проводкою через роз’єм, тому під час купівлі потрібно враховувати не лише назву моделі скутера. У сімействі Honda DIO є різні покоління та варіанти електрообладнання, а зовні подібні модулі можуть відрізнятися розташуванням контактів, напрямними роз’єму та схемою підключення.

Коли потрібна заміна комутатора

Модуль зазвичай перевіряють за відсутності іскри, ускладненого запуску, раптової зупинки двигуна або нестабільної роботи запалювання. Самі по собі ці ознаки не доводять несправність комутатора: схожі симптоми можуть виникати через свічку, котушку запалювання, імпульсний датчик, пошкоджену проводку, ненадійний контакт або з’єднання з масою. Встановлювати новий блок доцільно після послідовної діагностики пов’язаних компонентів і перевірки роз’ємів.

Якщо старий комутатор має сліди перегрівання, пошкоджений корпус, окиснені контакти або підтверджену внутрішню несправність, заміна дає змогу відновити штатне керування іскроутворенням без ремонту електронного модуля. Новий блок не усуває дефектів проводки чи інших деталей запалювання, тому перед монтажем усі з’єднання потрібно привести до справного стану.

Як правильно підібрати деталь

• Модель і модифікація скутера. Уточніть повний індекс Honda DIO, позначення рами та встановленого двигуна. Загальної назви DIO недостатньо для безпомилкового вибору між різними поколіннями.
• Роз’єм. Порівняйте форму колодки, кількість і розташування контактних місць, напрямні виступи та фіксатор зі старим блоком. Штекер має з’єднуватися вільно, без перероблення корпусу роз’єму.
• Схема підключення. Призначення контактів повинно відповідати проводці конкретної модифікації. Для версій DIO AF18 та AF27 технічні схеми передбачають лінії імпульсного датчика, котушки запалювання, маси, блокування й живлення, але придатність саме до вашого скутера визначають за його схемою.
• Корпус і розміщення. Порівняйте габарити, спосіб фіксації та вільний простір у штатному місці. Провід не повинен натягуватися або різко перегинатися біля колодки.

Установлення та перевірка

Перед підключенням огляньте відповідну колодку й проводи: контакти мають бути чистими, сухими, без підгоряння, корозії та послаблення. Не варто із зусиллям вставляти невідповідний штекер або переставляти проводи без перевіреної схеми. Комутатор закріплюють у передбаченому місці, зберігаючи нормальне положення джгута та надійну фіксацію з’єднання.

Після монтажу перевіряють запуск холодного й прогрітого двигуна, стабільність холостого ходу та реакцію на відкривання дроселя. Якщо несправність залишається, діагностику продовжують в усій системі запалювання. Комутатор ZUNA підійде покупцеві, якому потрібен модуль для Honda DIO 50 см³ із відповідним типом роз’єму та розпінуванням; остаточний вибір виконують за точною модифікацією скутера й конфігурацією демонтованої деталі.
