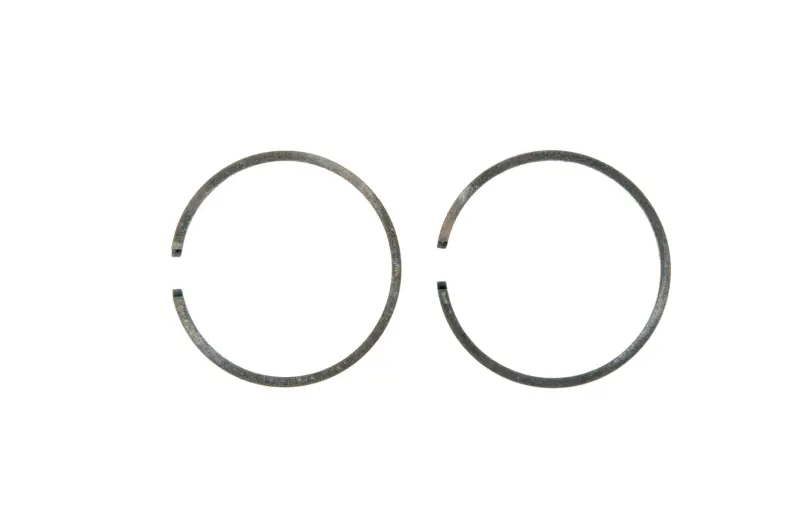

Поршневі кільця ZUNA 40×1,5 мм для 1E40F / Mitsubishi TL43, 2 шт.

Поршневі кільця 40 мм для мотокіс 1E40F і Mitsubishi TL43

Комплект із двох поршневих кілець призначений для ремонту циліндро-поршневої групи мотокіс із двигунами 1E40F та Mitsubishi TL43 відповідної конфігурації. Номінальний діаметр кілець становить 40 мм, товщина кожного кільця — 1,5 мм. Ці параметри потрібно враховувати разом із розмірами циліндра, поршня та його канавок: збіг лише назви моделі не замінює перевірки фактичних деталей двигуна.

Призначення у двигуні

Кільця встановлюються в канавки поршня та під час його руху контактують із робочою поверхнею циліндра. Їхнє основне завдання — ущільнювати простір між поршнем і стінкою циліндра, обмежуючи прорив газів із камери згоряння. Щільне прилягання кілець допомагає циліндро-поршневій групі створювати компресію, необхідну для запуску двигуна та стабільної роботи під навантаженням.

Ще одна функція поршневих кілець пов’язана з передаванням частини тепла від поршня до циліндра. Тому стан самих кілець, їхніх канавок і поверхні циліндра оцінюють разом. Нова деталь має вільно працювати у справній канавці та прилягати до циліндра без перекосу. Значне вироблення, задири або пошкодження спряжених поверхонь потребують окремої оцінки до складання.

Що перевірити під час добору

• Тип деталі: два розрізні поршневі кільця для циліндро-поршневої групи мотокоси.
• Діаметр: 40 мм; розмір має відповідати циліндру та поршню ремонтованого двигуна.
• Товщина: 1,5 мм; цей параметр звіряють із шириною поршневих канавок.
• Кількість: два кільця; поршень має бути розрахований на таку схему встановлення.
• Моделі: 1E40F і Mitsubishi TL43 — за умови збігу фактичних розмірів циліндро-поршневої групи.

Перед замовленням варто виміряти старе кільце й циліндр, перевірити товщину кілець, кількість канавок на поршні та конструкцію їх фіксації. Позначення 1E40F використовується для різних виконань бензоінструменту, тому вирішальними критеріями залишаються діаметр 40 мм, товщина 1,5 мм і відповідність конкретному поршню. Старе кільце, яке втратило пружність або має пошкодження, не слід використовувати як єдиний зразок для визначення діаметра без вимірювання циліндра.

Підготовка та встановлення

До монтажу очищають поршневі канавки та перевіряють їх на забруднення, вироблення й пошкодження. Кільце попередньо розміщують у відповідному циліндрі рівно, без перекосу, щоб проконтролювати проміжок між його кінцями згідно з вимогами виробника двигуна. Самостійно змінювати цей проміжок без точного ремонтного допуску не варто: надто мале або надмірне значення може порушити нормальну роботу пари кільце–циліндр.

Для надягання кілець застосовують відповідний розтискний інструмент. Кільце розкривають лише настільки, наскільки потрібно для проходження через верхню частину поршня: сильне розтягування, скручування або спіральне надягання можуть спричинити залишкову деформацію чи поломку. Якщо на кільці передбачене позначення сторони, його орієнтують до днища поршня. Розташування замків узгоджують із конструкцією поршня, його фіксувальними деталями та інструкцією конкретного двигуна.

Перед остаточним складанням кільця та спряжені поверхні змащують чистою оливою, рекомендованою для цього двигуна. Поршень вводять у циліндр обережно, контролюючи посадку обох кілець; опір через кільце, що зачепилося, не можна долати силою. Зігнуті, надмірно розтягнуті або пошкоджені під час монтажу деталі повторно не використовують.

Коли комплект потрібен під час ремонту

Перевірка кілець доречна за зниженої компресії, ускладненого запуску та падіння тяги, проте такі ознаки можуть мати й інші причини. Перед заміною оцінюють стан циліндра, поршня, канавок і величину проміжків. Установлення відповідного комплекту відновлює передбачене ущільнення лише тоді, коли інші спряжені деталі придатні до подальшої роботи.

Комплект підходить для планового відновлення мотокоси з циліндром 40 мм, поршневими канавками під кільця товщиною 1,5 мм і підтвердженою конфігурацією 1E40F або Mitsubishi TL43. Точна перевірка розмірів до розбирання та акуратний монтаж допомагають уникнути помилкового добору й пошкодження нових кілець під час складання двигуна.
