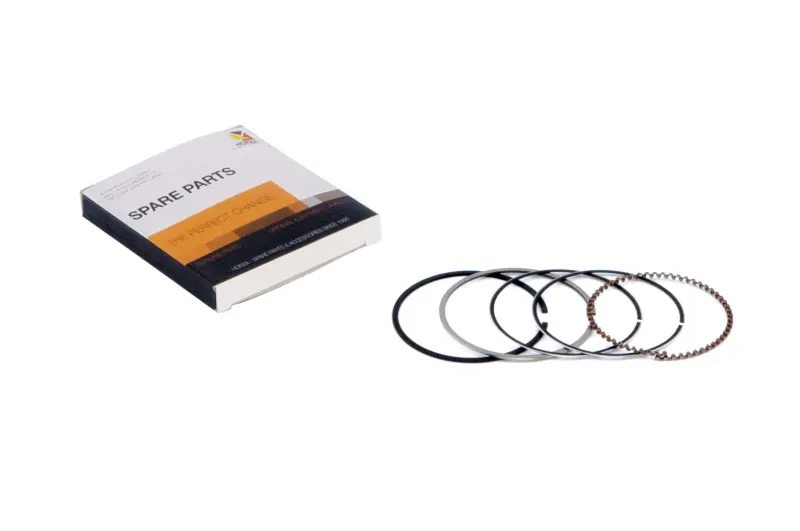

Поршневі кільця HORZA Delta 70 STD Ø47,00 mod.B

Поршневі кільця HORZA для Delta 70, STD Ø47,00, mod.B

Набір призначений для ремонту циліндро-поршневої групи чотиритактних китайських мопедів Delta з двигуном класу 70 см³. Номінальний діаметр кілець — 47 мм, розмір виконання — STD, тобто стандартний, без ремонтного збільшення. Позиція розрахована на конфігурації JH70 і Viper Delta. Під час добору потрібно зберегти поєднання основних параметрів: діаметр 47,00 мм, розмір STD і варіант mod.B.

Поршневі кільця встановлюються в канавки поршня та працюють у парі з поверхнею циліндра. Вони беруть участь у герметизації камери згоряння, підтриманні компресії та регулюванні кількості оливи на стінці циліндра. Справна робота цієї системи допомагає двигуну розвивати тягу без зайвого прориву газів у картер і без надмірного потрапляння оливи до камери згоряння. Самої заміни кілець достатньо лише тоді, коли стан поршня та циліндра дає змогу використовувати деталі стандартного розміру.

Як перевірити сумісність

Головні параметри цієї позиції — Delta 70, чотиритактний двигун, номінальний діаметр 47,00 мм, розмір STD і виконання mod.B. Перед купівлею їх потрібно зіставити з фактичною конфігурацією двигуна. Назви мопеда недостатньо: на техніці однієї серії могли встановлюватися різні циліндри, поршні та варіанти кілець. Перевірте діаметр циліндра й поршня, кількість і розташування канавок, висоту кожного кільця, його профіль і будову маслознімної частини. Старі деталі зручно розкласти за порядком канавок і порівняти з новим набором, не змішуючи верхній, другий та маслознімний рівні.

STD обирають для циліндра стандартного розміру 47 мм. Якщо циліндр уже розточували або разом із ним установлено ремонтний поршень збільшеного діаметра, кільця STD не підходять: потрібен набір відповідного ремонтного розміру. Сам діаметр також не підтверджує повної взаємозамінності. Кільце має правильно розташовуватися у своїй канавці, мати передбачений бічний і радіальний зазор та не виступати з поршня. Тому до складання перевіряють не лише позначення двигуна, а й сполучення конкретного поршня з циліндром.

Що перевірити перед установленням

Заміна кілець починається з оцінювання всієї циліндро-поршневої групи. Циліндр перевіряють на зношення, овальність, задири та стан робочої поверхні, а поршень — на пошкодження і зношення канавок. Установлення нових кілець на сильно зношені суміжні деталі не усуває причину низької компресії або витрати оливи. Канавки очищають від нагару, не пошкоджуючи їхні бічні поверхні; мастильні отвори в поршні також мають бути вільними. Розміри зазорів контролюють за посібником саме до двигуна, який обслуговується.

Кільця встановлюють відповідним розтискачем, розкриваючи їх лише настільки, наскільки потрібно для проходження через поршень. Скручування кільця спіраллю та надмірне розведення можуть спричинити деформацію або ламання. Якщо на кільцях є вказівники сторони чи положення, їх орієнтують за інструкцією виробника; деталі розміщують у призначених для них канавках. Перед складанням кільця та робочу поверхню циліндра змащують чистою моторною оливою. Замки розподіляють згідно з ремонтним посібником і не залишають на одній лінії. Під час уведення поршня в циліндр використовують обтискач і не докладають сили, якщо кільце впирається у край.

Коли потрібна заміна

Приводом для діагностики можуть бути зниження компресії та тяги, ускладнений запуск, зростання витрати оливи, димність або помітний прорив газів у картер. Ці ознаки не вказують лише на кільця: подібні симптоми виникають у разі зношення циліндра, поршня, клапанного механізму та інших деталей двигуна. Рішення про ремонт приймають після вимірювань і дефектування. HORZA STD Ø47,00 mod.B підходить для відновлення штатної поршневої групи Delta 70, коли підтверджені стандартний діаметр, потрібне виконання кілець і придатність решти деталей до подальшої роботи.
