Колодки зчеплення мотокоси з довгою пружиною ZUNA

Колодки зчеплення мотокоси з довгою пружиною ZUNA

Колодки ZUNA призначені для відцентрового зчеплення бензинової мотокоси або тримера. Деталь передає обертання від двигуна до барабана зчеплення, а далі — до приводу різального обладнання. Така заміна потрібна в разі зношення фрикційних поверхонь, пошкодження пружини або порушення нормального вмикання приводу.

Як працюють колодки зчеплення

Конструкція містить дві розташовані по колу колодки, з’єднані однією довгою витою пружиною. На малих обертах пружина утримує їх усередині барабана. Коли частота обертання зростає, відцентрова сила розводить колодки назовні, їхні фрикційні поверхні притискаються до внутрішньої поверхні барабана, після чого обертання передається на привод мотокоси. Після зменшення обертів пружина повертає колодки у вихідне положення та роз’єднує привод.

Стан обох колодок і пружини безпосередньо впливає на момент вмикання зчеплення. Значне або нерівномірне зношення може супроводжуватися пробуксовуванням, ривками під час набору обертів і погіршенням передавання тяги. Ослаблена чи пошкоджена пружина здатна заважати повному поверненню колодок після відпускання важеля газу. Якщо двигун набирає оберти, а привод вмикається із затримкою або працює нестабільно, зчеплення потрібно оглянути разом із барабаном та суміжними деталями.

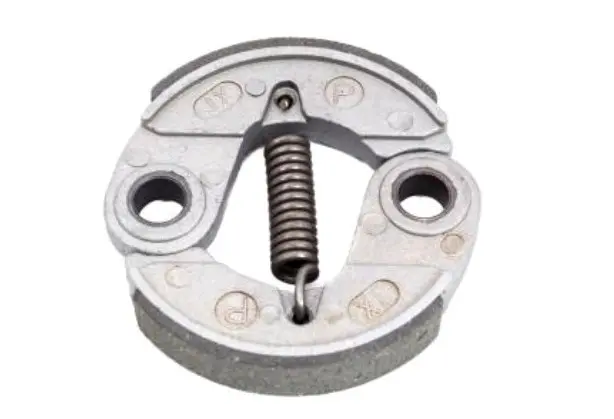

Конструкція цієї версії

• дві колодки утворюють круглу робочу пару для взаємодії з барабаном;
• одна довга пружина з’єднує колодки та забезпечує їх повернення після зниження обертів;
• на кожній колодці передбачений посадковий отвір для встановлення у штатне зчеплення;
• уздовж зовнішньої дуги розміщені фрикційні поверхні, що контактують із внутрішньою частиною барабана;
• деталь належить до запчастин для бензинових мотокіс і тримерів.

Що перевірити під час добору

Позначення «довга пружина» описує конкретний варіант конструкції, однак саме по собі не підтверджує сумісність з усіма мотокосами. Перед вибором порівняйте деталь зі знятою парою колодок. Основними орієнтирами є зовнішній діаметр зібраного зчеплення, товщина колодок, діаметр і розташування посадкових отворів, відстань між їхніми центрами, форма зовнішньої дуги, положення зачепів пружини та її довжина. Також потрібно врахувати внутрішній діаметр барабана і вільний простір під його кожухом.

Не добирайте колодки лише за призначенням техніки або зовнішньою подібністю. У мотокіс різних серій трапляються версії з довгою та короткою пружиною, іншою геометрією посадки й відмінним розміром барабана. Найнадійніший спосіб вибору — зіставити всі перелічені параметри з демонтованою деталлю та схемою конкретної моделі інструмента.

Заміна та перевірка після встановлення

Колодки встановлюють парою, зберігаючи передбачене конструкцією положення пружини та фрикційних дуг відносно барабана. Під час ремонту потрібно перевірити барабан на помітне вироблення й пошкодження, оглянути посадкові місця та переконатися, що колодки можуть розходитися і повертатися без перекосу. Поверхні, які беруть участь у терті, мають залишатися чистими: забруднення погіршує зчеплення та може спричинити пробуксовування.

Після складання спочатку перевіряють поведінку механізму на холостому ходу, а потім — плавність вмикання під час поступового підвищення обертів. Правильно дібрана й установлена пара не контактує з барабаном на малих обертах, вмикає привод після їх підвищення та повертається назад після відпускання газу. Якщо різальне обладнання продовжує обертатися на холостому ходу або привод вмикається з ударами, необхідно припинити роботу й повторно перевірити пружину, посадку колодок, барабан і налаштування холостого ходу.
