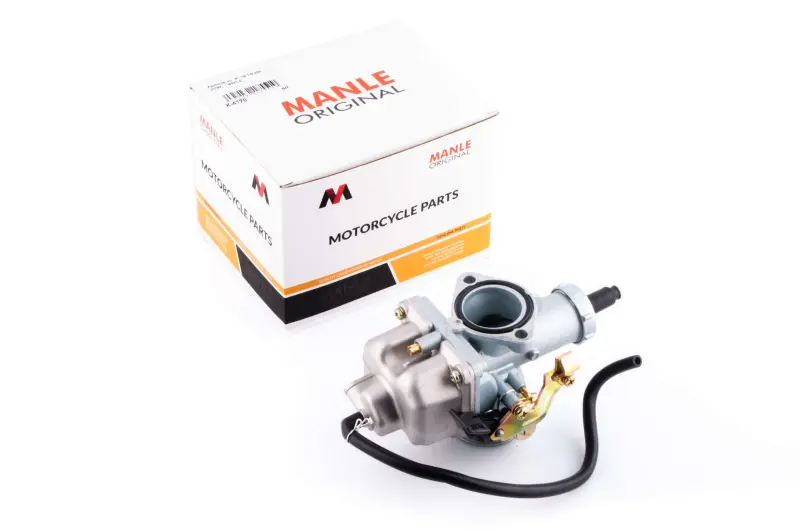

Карбюратор MANLE PZ30 для 4T CB/CG 200, дросель під трос

Карбюратор MANLE PZ30 для 4T CB/CG 200

Карбюратор призначений для чотиритактних мотоциклетних двигунів сімейства CB/CG 200 та готує паливно-повітряну суміш. Виконання PZ30 передбачає механічне керування дроселем через трос: рух ручки газу передається на привід карбюратора, змінюючи кількість суміші, що надходить до двигуна. Така схема застосовується на багатьох китайських мотоциклах із моторами зазначеного типу.

Конструкція поєднує повітряний канал із дросельною заслінкою, систему дозування пального, поплавкову камеру та зовнішній важільний механізм. Пальне надходить у камеру, а потім через внутрішні канали й жиклери подається в потік повітря. Від чистоти каналів, правильного рівня пального, вільного руху заслінки та герметичності з’єднань залежать запуск, стабільність холостого ходу й реакція двигуна на поворот ручки газу.

Коли потрібна заміна карбюратора

Причиною перевірити систему живлення можуть бути ускладнений запуск, нестабільні оберти, провал під час відкривання газу, неможливість нормально відрегулювати холостий хід або сліди витікання пального. Такі прояви не завжди свідчать про несправність самого карбюратора: перед заміною також перевіряють подавання пального, стан повітряного фільтра, герметичність впускного тракту, свічку запалювання та вільний хід троса. Новий карбюратор доцільний, якщо очищення й регулювання старої деталі не дають результату, корпус чи посадкові поверхні пошкоджені, заслінка зношена або внутрішні канали неможливо відновити.

Що звірити під час вибору

• Тип двигуна: чотиритактний CB/CG 200.
• Виконання: PZ30 із механічним приводом дроселя від троса.
• Кріплення до впуску: розташування кріплень, форма з’єднання та посадкові розміри мають відповідати встановленій деталі.
• Сторона повітряного фільтра: потрібно порівняти діаметр і спосіб приєднання до патрубка або корпусу фільтра.
• Трос газу: значення мають форма наконечника, робоча довжина, напрямок підведення та діапазон руху приводу.
• Підключення: слід зіставити розташування паливного штуцера, зливних і вентиляційних шлангів, а також виконання пускового пристрою.

Позначення PZ30 і вказівка CB/CG 200 допомагають визначити базовий тип, однак не замінюють порівняння з демонтованим карбюратором. На мотоциклах одного класу можуть використовуватися різні впускні патрубки, троси та варіанти компонування. Перед установленням варто зіставити обидві деталі поруч, звернувши увагу на кріплення, діаметри з’єднань, положення важелів і доступний простір біля двигуна.

Установлення та початкове налаштування

Монтаж виконують на чисті сполучні поверхні зі справними ущільненнями. Впускне з’єднання має бути герметичним: підсмоктування повітря порушує склад суміші та заважає отримати стабільний холостий хід. Трос прокладають без різких перегинів і натягу, після чого перевіряють повне відкривання дроселя та впевнене повернення механізму після відпускання ручки. Паливний і допоміжні шланги під’єднують за схемою знятої деталі, не допускаючи перетискання та контакту з гарячими частинами двигуна.

Після монтажу перевіряють з’єднання на відсутність витоків, установлюють належний вільний хід ручки газу та прогрівають двигун. Холостий хід і склад суміші регулюють з урахуванням конкретного мотора, стану фільтра та вимог його сервісної документації. Налаштування після встановлення є обов’язковим: навіть карбюратор відповідного типорозміру має працювати узгоджено із впуском і двигуном конкретного мотоцикла. Карбюратор MANLE PZ30 підходить для ремонту системи живлення CB/CG 200, коли потрібне виконання з тросовим керуванням дроселем і збігаються всі приєднувальні параметри.
