Задній варіатор 4T CH250 ZUNA

Задній варіатор 4T CH250 ZUNA

Задній варіатор ZUNA призначений для обслуговування безступеневої трансмісії чотиритактних максискутерів Honda сімейства CH250. У товарних характеристиках зазначено застосування для Honda CH-Spacy у модифікації CH250 Elite з двигуном об’ємом 250 см³. Деталь установлюється в задній частині пасової трансмісії та працює разом із приводним пасом і переднім варіатором.

У трансмісії CH250 задній ведений шків приймає зусилля від паса, а відцентрове зчеплення передає його до приводу заднього колеса. Коли режим руху змінюється, рухома частина веденого шківа переміщує пас між його робочими поверхнями. Завдяки цьому передній і задній шківи спільно змінюють передатне відношення без ручного перемикання ступенів. Колодки зчеплення вмикаються зі зростанням обертів і з’єднують трансмісію з приводом колеса.

Конструкція та призначення

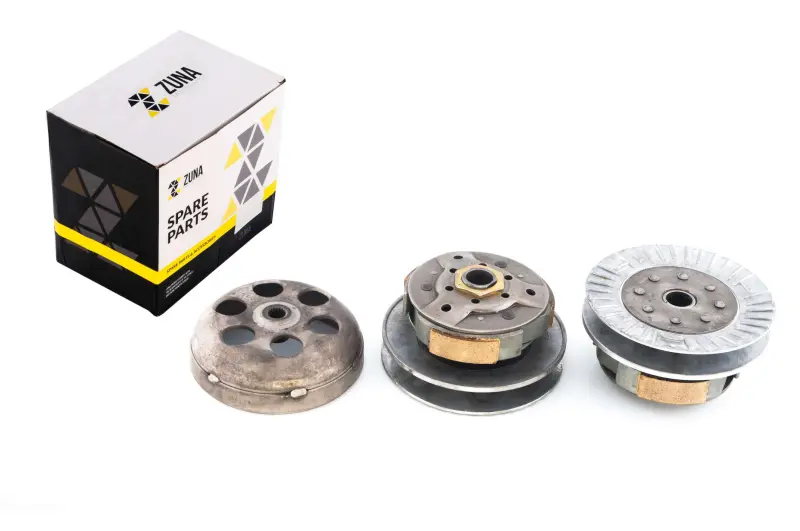

Конструкція поєднує ведений шків, механізм відцентрового зчеплення та зовнішній дзвін. Такий формат застосовують під час комплексного ремонту задньої частини варіаторної трансмісії, коли обслуговування окремих зношених деталей недоцільне або потрібно замінити зібраний механізм. Зовнішній дзвін утворює робочу поверхню для колодок, а дві половини шківа спрямовують приводний пас.

Підставою для перевірки заднього варіатора можуть бути сторонній шум із задньої частини трансмісії, ривки під час розгону, нестабільне вмикання зчеплення або ситуація, коли двигун набирає оберти, але максискутер не рушає. Такі ознаки не завжди пов’язані лише з однією деталлю: одночасно перевіряють приводний пас, стан дзвона, фрикційних колодок, пружин, рухомої частини шківа та його опор. Рішення про заміну приймають після діагностики, щоб виключити несправності суміжних компонентів.

Як перевірити сумісність

• Тип техніки: чотиритактний максискутер із пасовою безступеневою трансмісією.
• Заявлене застосування: Honda CH-Spacy, модифікація CH250 Elite, об’єм двигуна 250 см³.
• Призначення деталі: задній ведений варіатор зі зчепленням.
• Перед установленням: зіставте форму дзвона, виконання веденого шківа, посадкові отвори, шліцьове з’єднання та розташування деталей зі знятим механізмом.
• Додаткова перевірка: ураховуйте конкретну модифікацію двигуна й трансмісії, адже зовні подібні агрегати різних серій можуть відрізнятися посадкою та геометрією.

Установлення та обслуговування

Для доступу до заднього варіатора на CH250 знімають ліву кришку картера трансмісії, звільняють приводний пас і демонтують зовнішній дзвін. Розбирання веденого шківа пов’язане із зусиллям великої пружини, тому для зняття та подальшого складання застосовують відповідний утримувальний інструмент і пристосування для контрольованого стискання. Кріплення затягують із параметрами, передбаченими сервісною документацією конкретної модифікації.

До монтажу варто оглянути пас і внутрішню поверхню корпусу, прибрати забруднення із зони трансмісії та переконатися, що обертові деталі не мають слідів контакту з кришкою. Фрикційні поверхні дзвона й колодок не змащують. Після складання перевіряють вільне обертання механізму, правильне положення паса та відсутність стороннього шуму. Задній варіатор ZUNA підходить для ремонту CH250 лише після підтвердження виконання встановленої трансмісії за знятою деталлю та даними конкретного максискутера.
