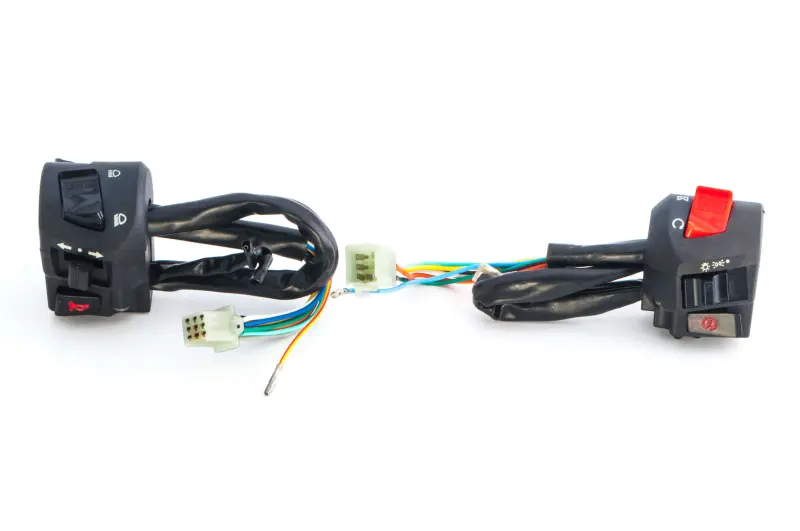

Блоки кнопок керма Zongshen F5 із зупинкою двигуна, пара, чорні ZUNA

Блоки кнопок керма Zongshen F5 ZUNA

Парний комплект призначений для розміщення основних перемикачів мотоцикла безпосередньо під руками водія. Лівий і правий блоки встановлюються на відповідних сторонах керма та дають змогу керувати світловими функціями, звуковим сигналом, запуском і зупинкою двигуна без перенесення руки до окремої панелі. Комплект розрахований на конфігурацію Zongshen F5 і має чорне виконання.

До набору входять два окремі корпуси з проводами та роз’ємами. На лівому блоці розташовані перемикачі освітлення і червона кнопка звукового сигналу. Правий блок обладнаний червоним перемикачем зупинки двигуна, органом керування освітленням та кнопкою запуску. Символи біля клавіш допомагають швидко знаходити потрібну функцію під час руху. Окремі джгути дають змогу приєднати кожну сторону до передбаченої для неї частини проводки мотоцикла.

Призначення та конструкція

Такі блоки використовують для відновлення штатного керування після пошкодження корпусів, клавіш, проводів чи роз’ємів, а також під час ремонту мотоцикла з відсутніми або зношеними перемикачами. Парне виконання зручне, коли потрібно замінити керування з обох боків керма та зберегти однаковий вигляд корпусів. Клавіші зібрані безпосередньо в кермових корпусах, тому основні команди залишаються в зоні досяжності великих пальців.

• Виконання: лівий і правий блоки кнопок в одному комплекті.
• Застосування: мотоцикли конфігурації Zongshen F5.
• Органи керування: перемикачі світла, звуковий сигнал, запуск і зупинка двигуна.
• Під’єднання: дротові джгути зі штекерними багатоконтактними роз’ємами.
• Колір корпусів: чорний.
• Бренд: ZUNA.

Як перевірити сумісність

Перед встановленням комплект потрібно зіставити зі знятими блоками. Для правильного вибору мають значення форма та сторона кожного корпуса, розташування клавіш, набір функцій, кількість роз’ємів, їхня геометрія, число контактів і розподіл проводів. Самого збігу назви моделі недостатньо, якщо на мотоциклі раніше змінювали проводку або органи керування. Особливо уважно перевіряють праву сторону: схема мотоцикла має передбачати окремий перемикач зупинки двигуна та кнопку запуску саме в такому виконанні.

Необхідно також порівняти спосіб розміщення корпусів на кермі, напрямок виходу проводів і доступну довжину джгутів до штатних з’єднань. Штекери повинні з’єднуватися без підрізання напрямних, переставляння контактів і надмірного натягу проводів під час повороту керма. Колір ізоляції сам по собі не замінює перевірку призначення контактів: орієнтуватися слід на конфігурацію старого комплекту та схему конкретного мотоцикла.

Рекомендації зі встановлення

Монтаж виконують із відключеним живленням мотоцикла. Старі блоки від’єднують послідовно, фіксуючи розташування штекерів і прокладання кожного джгута. Нові корпуси встановлюють на свої сторони керма, а проводи вкладають за попереднім маршрутом так, щоб вони не затискалися кріпленням, не торкалися гарячих частин і не обмежували вільний поворот керма. До остаточного складання перевіряють роботу кожної клавіші: режими світла, сигнал, запуск і зупинку двигуна.

Комплект підходить для ремонту штатної системи керування Zongshen F5, коли потрібні два чорні кермові блоки з окремою функцією зупинки двигуна. Ретельне порівняння роз’ємів та органів керування зі старою деталлю допомагає встановити комплект без помилкового під’єднання і зберегти звичне розташування команд на кермі.
