Блоки перемикачів керма Alpha з важелями, пара, чорні ZUMBA

Блоки перемикачів керма Alpha з важелями ZUMBA

Парний комплект призначений для заміни лівих і правих органів керування на кермі мопеда Alpha. У кожному корпусі поєднані важіль та кнопки або перемикачі, якими водій користується під час руху. Таке виконання дає змогу оновити обидві сторони керма одночасно, якщо штатні корпуси пошкоджені, важелі деформовані, клавіші заїдають або контакти перестали стабільно вмикати світлові прилади та звуковий сигнал.

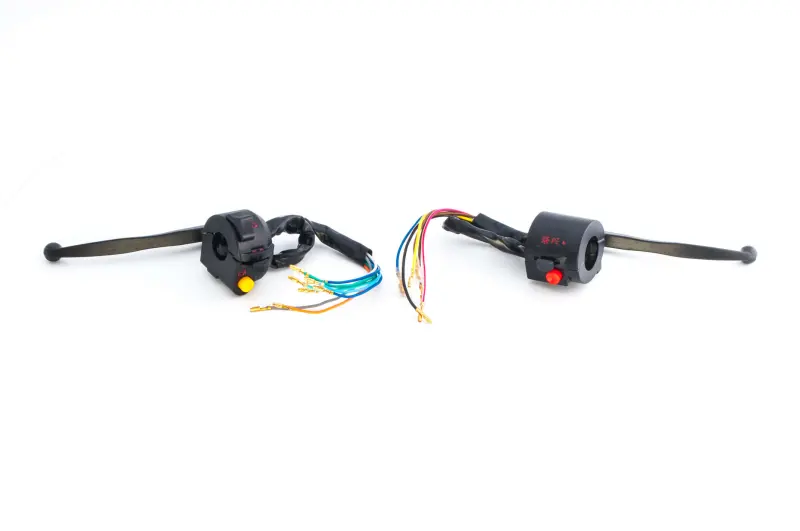

Комплект складається з двох чорних блоків із довгими важелями та проводами для підключення. На корпусах розташовані кольорові кнопки й інші органи керування. Проводи виведені окремо та закінчуються контактними наконечниками, тому перед установленням потрібно зіставити кожне з’єднання зі схемою конкретного мопеда. Корпуси закріплюються біля руків’їв керма, залишаючи перемикачі доступними без потреби прибирати долоні з основних органів керування.

Деталь розрахована на техніку сімейства Alpha, проте в різних випусків і модифікацій можуть відрізнятися форма корпусів, різьба кріплення дзеркала, розташування тросів, кількість проводів та схема їх з’єднання. Самої назви моделі недостатньо для безпомилкового вибору: новий комплект потрібно порівняти зі знятими блоками на обох сторонах керма. Особливо важливі місця кріплення важелів, конфігурація проводки та взаємне розташування деталей біля руків’їв.

Що перевірити під час підбору

• Ліву та праву сторони. До набору входять два різні блоки, тому форму й розташування органів керування порівнюють для кожної сторони окремо.
• Кріплення на кермі. Діаметр посадкового місця, форма затискача та положення кріпильних отворів мають відповідати штатним деталям мопеда.
• Важелі. Перевіряють форму основи, вісь повороту, точки взаємодії з приводом і наявність простору для повного ходу.
• Проводку. Потрібно зіставити кількість проводів, їхнє призначення, тип контактних наконечників і схему з’єднання. Орієнтуватися лише на колір ізоляції не можна.
• Сусідні деталі. Корпуси не повинні заважати руків’ям, тросам, кріпленням дзеркал та іншим установленим на кермі компонентам.

Установлення та перевірка

Перед монтажем фіксують розташування проводів штатних перемикачів і порядок їх підключення. Старі блоки знімають послідовно, не допускаючи натягування проводки та тросів. Нові корпуси встановлюють у тому самому робочому положенні, після чого перевіряють надійність кріплення, вільний хід важелів і відсутність контакту з руків’ями чи сусідніми деталями. Проводи підключають за схемою конкретної модифікації Alpha, а з’єднання розміщують так, щоб вони не перетискалися під час повного повороту керма.

Після складання окремо перевіряють кожну кнопку та кожний режим перемикачів, а потім кілька разів повертають кермо від упору до упору. Важелі мають рухатися вільно й повертатися без заїдань, корпуси — залишатися нерухомими, а проводка — зберігати невеликий запас довжини. Якщо призначення окремих проводів не збігається зі штатним підключенням, розташування контактів визначають до остаточної фіксації деталей.

Парні блоки ZUMBA підходять для ремонту керування мопеда Alpha, коли потрібно замінити зношені перемикачі разом із важелями та кріпильними корпусами. Ретельне порівняння зі штатними деталями допомагає врахувати конкретну версію мопеда й уникнути перероблення кріплень або помилкового підключення.
