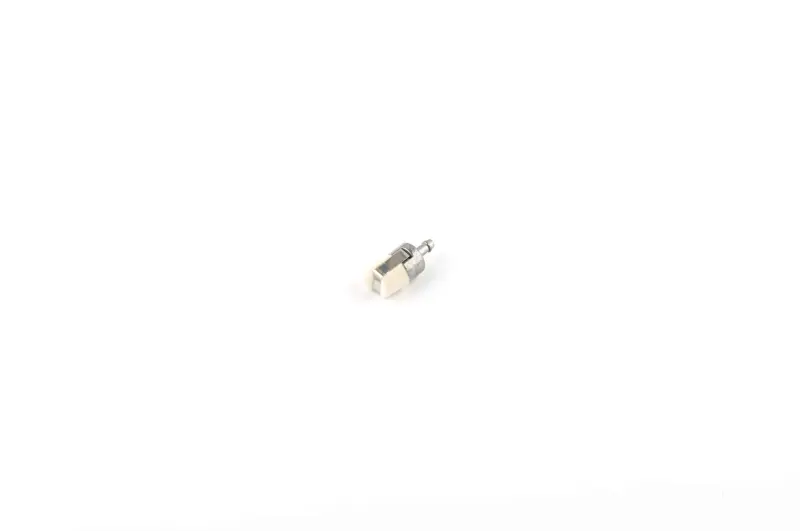

Паливний фільтр бензопили KW L24×H15 мм, Ø5,4 мм, mod:2016

Паливний фільтр бензопили KW L24×H15 мм, Ø5,4 мм

Компактний фільтр призначений для очищення пального в бензопилі до його надходження до двигуна. Він установлюється в паливному баку та приєднується до забірного шланга. Фільтрувальна частина затримує дрібні забруднення, що містяться в пальному, тому справний стан цієї деталі важливий для стабільного подавання паливної суміші. Виконання KW із позначенням mod:2016 підходить для ремонту бензопил, у яких застосовано фільтр із такими самими розмірами та способом приєднання.

Основні розмірні орієнтири цієї позиції — L 24 мм, h 15 мм та Ø 5,4 мм. Їх потрібно враховувати разом: збігу лише довжини або лише діаметра недостатньо для впевненого добору. Фільтр має розміщуватися всередині бака без упору в його стінки, приєднуватися до штатного шланга та зберігати можливість вільно рухатися за пальним під час зміни положення пилки. Позначення mod:2016 вказує на варіант виконання товару, але саме по собі не підтверджує сумісність з усіма бензопилами певного року.

Призначення та конструкція

Деталь складається з компактного корпусу з фільтрувальною частиною та виступного приєднувального штуцера. Штуцер слугує для підключення паливного шланга, а корпус залишається в баку. Таке розташування дає змогу забирати пальне крізь фільтр і зменшує ймовірність проходження дрібних частинок далі системою живлення. Фільтр належить саме до деталей із розташуванням у баку; його не варто добирати замість зовнішнього проточного фільтра іншої форми.

Що перевірити перед придбанням

• Габарити: зіставте зі старою деталлю значення L 24 мм, h 15 мм та Ø 5,4 мм.
• Форму корпусу: порівняйте загальну конфігурацію фільтрувальної частини й розташування виступного штуцера.
• З'єднання зі шлангом: перевірте діаметр посадки та щільність утримання фільтра на штатному паливному шлангу.
• Розміщення в баку: переконайтеся, що корпус уміщується у відведеному просторі та не обмежує рухливість забірного шланга.
• Варіант виконання: ураховуйте позначення mod:2016 і відомості з настанови з обслуговування конкретної бензопили.

Коли потрібна заміна

Фільтр перевіряють під час планового обслуговування паливної системи, після виявлення забруднень у баку, у разі пошкодження корпусу або ненадійного з'єднання зі шлангом. Засмічення може обмежувати подавання пального та супроводжуватися ускладненим запуском, нестабільною роботою чи зупиненням двигуна, однак подібні ознаки можуть мати й інші причини. Під час діагностики одночасно оцінюють стан паливного шланга, чистоту бака та герметичність з'єднань.

Перед установленням паливний бак спорожнюють, а всі роботи виконують із повністю зупиненим і охолодженим двигуном подалі від джерел вогню. Старий фільтр виймають разом зі шлангом, обережно від'єднують і встановлюють нову деталь зі щільною посадкою. Після повернення шланга в бак потрібно перевірити, що фільтр вільно розташовується всередині, з'єднання не зісковзує, а шланг не перекручений і не перетиснутий. Якщо розміри або посадка відрізняються від старої деталі, установлювати фільтр із зусиллям не слід — для такої бензопили потрібне інше виконання.

Характеристики

• тип деталі: паливний фільтр;
• призначення: бензопила;
• бренд: KW;
• розмір L: 24 мм;
• розмір h: 15 мм;
• розмір Ø: 5,4 мм;
• варіант: mod:2016.
