Кришка варіатора SUN для 4T GY6 125/150, колеса 10/12″

Кришка варіатора SUN для скутерів 4T GY6 125/150

Кришка призначена для трансмісійної частини чотиритактних скутерних двигунів GY6 об’ємом 125 і 150 см³. Вона розрахована на модифікації з позначеннями двигуна 152QMI та 157QMJ, які застосовуються з колесами 10 або 12 дюймів. Деталь монтується з боку варіаторної передачі та закриває відсік, у якому розташовані варіатор, приводний ремінь і зчеплення. Завдяки такому розташуванню кришка є важливою частиною корпусу трансмісії: без неї внутрішні компоненти залишаються відкритими для зовнішніх забруднень і випадкового контакту.

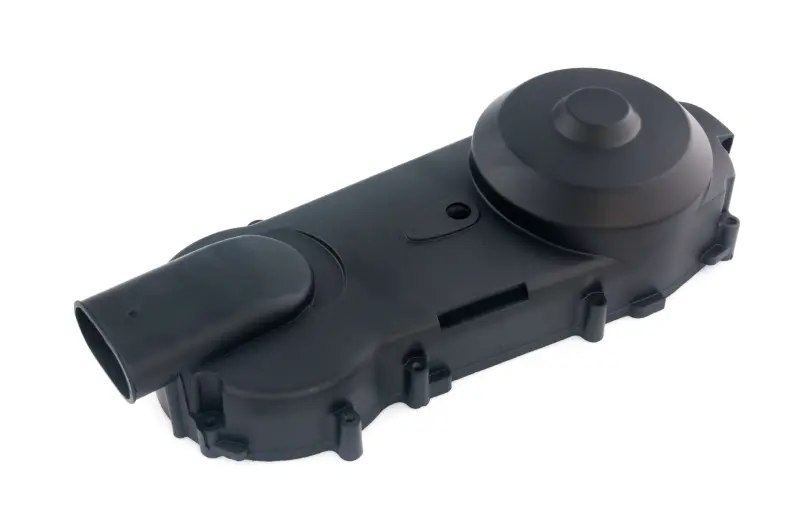

Корпус має чорний колір і видовжену форму, що відповідає компонуванню пасової передачі GY6. У задній частині передбачений виразний круглий виступ над зоною зчеплення, у передній — виступний патрубок. Уздовж периметра розміщені точки кріплення до картера. Під час заміни має значення вся геометрія деталі, адже кришки для зовні подібних двигунів і різних розмірів колеса можуть відрізнятися довжиною, контуром, розташуванням кріпильних отворів та окремих виступів.

Коли потрібна заміна

Нову кришку встановлюють замість деталі з тріщинами, деформованим краєм, пошкодженими місцями кріплення або порушеною площиною прилягання. Причиною заміни також може бути механічне пошкодження після удару чи невдалого демонтажу. Якщо корпус нещільно прилягає до картера, кріплення затягується нерівномірно або окремі ділянки торкаються деталей трансмісії, експлуатацію слід продовжувати лише після перевірки причини та правильності добору.

Зняття кришки відкриває доступ до ременя, варіатора та зчеплення, тому ремонт зручно поєднати з оглядом цих компонентів. Перед зворотним складанням із внутрішньої порожнини прибирають пил, забруднення та залишки зруйнованого ременя, якщо заміна виконується після його обриву. Стан ущільнення перевіряють окремо: наявність прокладки чи інших монтажних деталей у комплекті не передбачається, якщо їх не зазначено продавцем додатково.

Як перевірити сумісність

• Тип двигуна: чотиритактна платформа GY6 на 125 або 150 см³.
• Позначення мотора: 152QMI або 157QMJ.
• Виконання ходової частини: версія скутера з колесом 10 або 12 дюймів.
• Контур корпусу: довжина, форма передньої та задньої частин, положення круглого виступу й патрубка мають відповідати демонтованій кришці.
• Кріплення: потрібно зіставити кількість і розташування всіх отворів, бобишок та напрямних ділянок.
• Посадкова поверхня: край деталі має повторювати форму відповідної частини картера без перекосу та проміжків.

Одного збігу об’єму двигуна недостатньо: для GY6 125/150 пропонуються кришки під різні розміри коліс і варіанти корпусу. Перед вибором потрібно одночасно перевірити код двигуна, діаметр заднього колеса та геометрію знятої деталі. Особливо уважно порівнюють загальну довжину, край посадкової площини й розташування кріплень — ці ознаки дають змогу відрізнити потрібне виконання від кришок для коліс 12/13 дюймів та інших модифікацій GY6.

Рекомендації зі встановлення

Монтаж виконують на нерухомому скутері із заглушеним двигуном. Посадкову поверхню картера очищають від старих забруднень і фрагментів ущільнення, після чого перевіряють, щоб нова кришка встановлювалася вільно, без ударів і примусового притягування болтами. Кріплення спочатку наживляють вручну, переконуються в рівномірному приляганні корпусу й лише потім затягують у послідовності та із зусиллям, передбаченими настановою для конкретного скутера.

Після складання перевіряють відсутність перекосу, стороннього контакту та незакріплених ділянок уздовж периметра. Кришка SUN підходить для планового відновлення трансмісійного відсіку скутерів GY6 125/150 із двигунами 152QMI або 157QMJ та колесами 10/12″, коли конфігурація кріплень і форма корпусу збігаються з установленою раніше деталлю.
