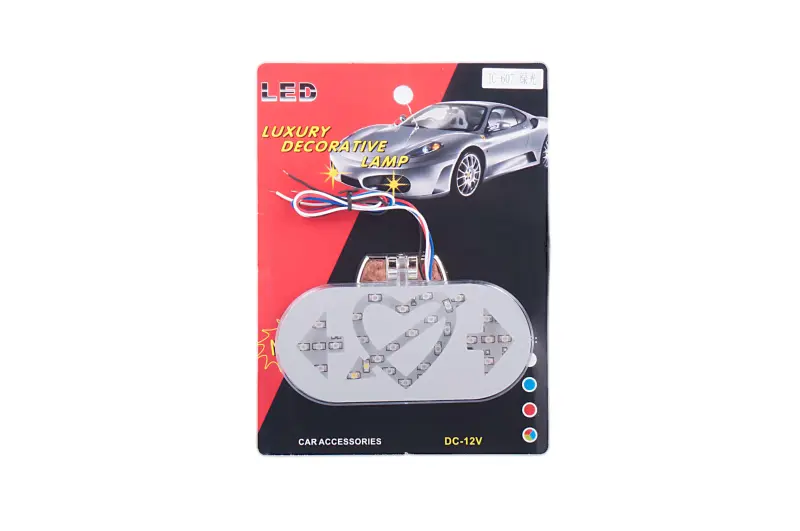

Світлодіодний стоп-сигнал із покажчиками повороту JCAA JC-607 LOVE, синя версія, 12 В

Світлодіодний стоп-сигнал JCAA JC-607 LOVE із покажчиками повороту

Модель поєднує на одній світловій платі позначення гальмування та покажчики зміни напрямку. Таке виконання підходить для встановлення в задній частині мопеда, скутера або мотоцикла, коли потрібен компактний універсальний модуль замість окремих світлових компонентів. Центральна зона оформлена в стилі LOVE: світлодіоди утворюють контур серця, а з обох боків розташовані стрілки повороту.

JC-607 розрахований на постійну напругу 12 В. Від плати виведені дроти для під’єднання передбачених функцій до бортової проводки техніки. Світлодіодне виконання та розміщення кількох сигналів на спільній основі дають змогу охайно організувати задню світлову індикацію, проте універсальний формат не означає автоматичної відповідності кожному посадковому місцю чи роз’єму.

Призначення та особливості конструкції

Стоп-сигнал повідомляє інших учасників руху про гальмування, а бічні стрілки використовуються для подавання сигналів повороту. Усі світлові зони розміщені на спільній овальній платі, тому перед вибором варто визначити місце її кріплення та перевірити, чи залишаться стрілки добре розрізнюваними після монтажу. Декоративний рисунок LOVE пасує для техніки, власник якої хоче поєднати функціональну задню індикацію з незвичайним оформленням.

Ця позиція належить до синьої версії JC-607. Назву версії потрібно враховувати окремо від форми плати та позначення моделі, адже JC-607 представлений і в інших колірних варіантах. Точний відтінок світіння та розподіл кольорів між зонами доцільно перевірити до остаточного встановлення, подавши живлення на кожен функціональний вивід.

Що перевірити перед вибором

• Напруга: бортова система техніки має забезпечувати постійні 12 В.
• Місце монтажу: порівняйте зовнішній контур овальної плати з вільним простором у задній частині техніки.
• Спосіб кріплення: заздалегідь передбачте надійну основу, яка не перекриватиме центральний рисунок і бічні стрілки.
• Під’єднання: визначте призначення дротів стоп-сигналу, лівого та правого повороту, а також спільного контакту.
• Розташування: після встановлення світлові зони мають бути правильно зорієнтовані та не закриватися облицюванням, багажником чи іншими деталями.

Під час заміни наявного заднього ліхтаря порівнюють не лише призначення деталі, а й напругу, вільне місце, схему проводки та можливість надійно ізолювати з’єднання. Штатний роз’єм конкретної моделі мототехніки може відрізнятися, тому JC-607 не варто обирати лише за словом «універсальний». Якщо на техніці застосована інша схема керування покажчиками або інша робоча напруга, можливість під’єднання потрібно перевірити окремо.

Рекомендації щодо встановлення

До закріплення плати потрібно визначити функції всіх виводів і короткочасно перевірити світлові зони від відповідного джерела постійного струму 12 В. Призначення дротів не встановлюють лише за їхнім кольором: його звіряють зі схемою техніки або визначають контрольним під’єднанням. Полярність і розподіл сигналів мають відповідати проводці мопеда, скутера чи мотоцикла.

Для монтажу обирають стійке місце в задній частині, де плата не контактуватиме з рухомими деталями та нагрітими поверхнями. З’єднання дротів необхідно надійно зафіксувати й ізолювати, а саму плату — захистити від механічного пошкодження та прямого впливу вологи, якщо вона встановлюється без додаткового корпусу. Дроти прокладають без натягу, різких перегинів і контакту з краями облицювання.

Після під’єднання окремо перевіряють сигнал гальмування, ліву та праву стрілки, а потім контролюють роботу із запущеним двигуном. Стрілки повинні вмикатися з боку обраного напрямку, а натискання важеля або педалі гальма — активувати відповідну центральну зону. Така послідовність допомагає виявити переплутані виводи до остаточного складання облицювання.

Основні характеристики

• тип: задній світлодіодний стоп-сигнал із покажчиками повороту;
• модель: JC-607;
• бренд: JCAA;
• оформлення: LOVE із центральним контуром серця;
• версія: синя;
• живлення: постійні 12 В;
• застосування: мопеди, скутери та мотоцикли за відповідних параметрів монтажу.

JC-607 обирають для ремонту або індивідуального оформлення задньої частини мототехніки, коли потрібні стоп-сигнал і стрілки повороту на спільній світлодіодній платі. Перед монтажем достатньо послідовно перевірити напругу, вільний простір, призначення дротів та орієнтацію зон — саме ці параметри визначають правильність встановлення на конкретну техніку.
