Універсальний LED-стоп-сигнал із поворотами JCAA JC-609, зелений

Універсальний LED-стоп-сигнал із поворотами JCAA JC-609

Модель JC-609 призначена для встановлення в задній частині мототехніки та поєднує стоп-сигнал із лівим і правим покажчиками повороту. Таке виконання доречне під час ремонту, переобладнання або індивідуального компонування заднього світла, коли основні сигнальні функції потрібно розмістити в одному компактному блоці. Ця позиція належить до зеленого варіанта моделі.

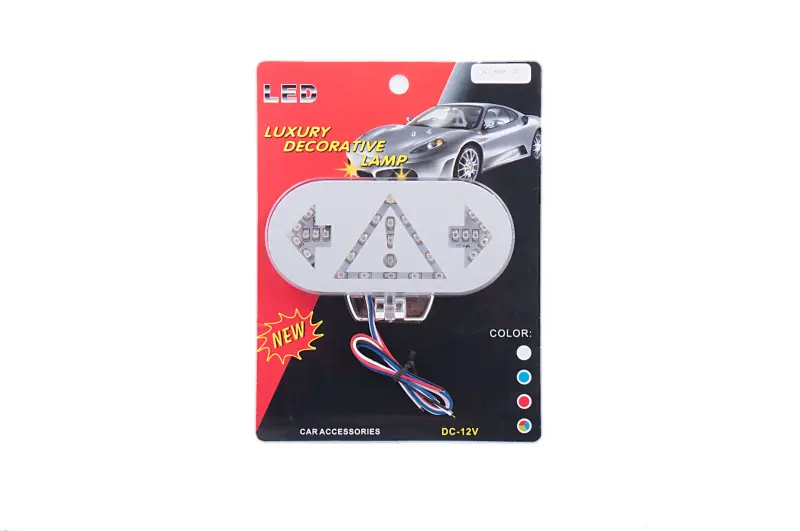

Світлова панель має овальну форму та поділена на функціональні зони. По краях розташовані світлодіодні стрілки, спрямовані ліворуч і праворуч, а центральну частину сформовано окремими світлодіодами у вигляді трикутника. Роздільне компонування допомагає візуально відрізняти сигнал гальмування від обраного напрямку повороту. Від корпусу виведено кілька дротів для підключення передбачених функцій.

Призначення та особливості конструкції

JC-609 працює від постійної напруги 12 В. Перед придбанням потрібно перевірити напругу бортової мережі конкретного мотоцикла, скутера, мопеда чи іншої техніки. Позначення «універсальний» описує формат застосування, але не означає однаковий спосіб монтажу на будь-яку модель: штатні роз’єми, призначення дротів, місце кріплення та доступний простір можуть відрізнятися.

• Світлодіодне виконання: окремі групи діодів формують центральний сигнал і дві напрямні стрілки.
• Поєднані функції: стоп-сигнал і покажчики обох напрямків розміщені в спільному корпусі.
• Живлення: блок розрахований на бортову систему DC 12 В.
• Виконання: готова світлова панель із виведеним дротовим підключенням.
• Модель: JCAA JC-609, зелений варіант.

Що перевірити під час добору

Спочатку оцініть розміри вільного майданчика в задній частині техніки та зіставте їх із фактичними габаритами панелі. Перевірте, чи не контактуватимуть корпус, проводка або кріплення з колесом, підвіскою, номерним знаком та іншими рухомими або розташованими поруч деталями. Спосіб фіксації також варто визначити заздалегідь: універсальна деталь може потребувати адаптації посадкового місця чи окремого кріплення.

Далі зіставте набір потрібних функцій. Цей блок обирають, коли необхідна єдина панель зі стоп-сигналом і двома покажчиками повороту. Якщо штатна система додатково використовує окреме габаритне світло, підсвічування номера або спеціальний електронний модуль, їх наявність і схему підключення слід враховувати окремо — такі функції для JC-609 не підтверджені.

Колір варіанта потрібно обирати свідомо. Перед монтажем перевірте, чи відповідає зелене світлове виконання призначенню техніки та чинним вимогам до задніх світлових приладів у місці експлуатації. Якщо деталь купують замість пошкодженого блока, порівняйте модель, форму панелі, робочу напругу, кількість потрібних функцій і спосіб розміщення дротів.

Рекомендації щодо підключення

Призначення дротів визначають за схемою мототехніки та перевіряють до остаточної фіксації корпусу. Не варто призначати функції лише за кольором ізоляції: кольорове маркування універсальних компонентів і штатної проводки може різнитися. Після з’єднання почергово перевірте стоп-сигнал, ліву та праву стрілки, правильність напрямку індикації та стабільність контактів. Проводку прокладають без натягу, різких перегинів і контакту з нагрітими або рухомими деталями.

JCAA JC-609 підійде для проєкту, в якому потрібен єдиний світлодіодний блок задньої сигналізації на 12 В. Точна перевірка місця встановлення та схеми підключення до монтажу дасть змогу коректно задіяти всі три заявлені функції й уникнути невідповідності конфігурації конкретної техніки.
