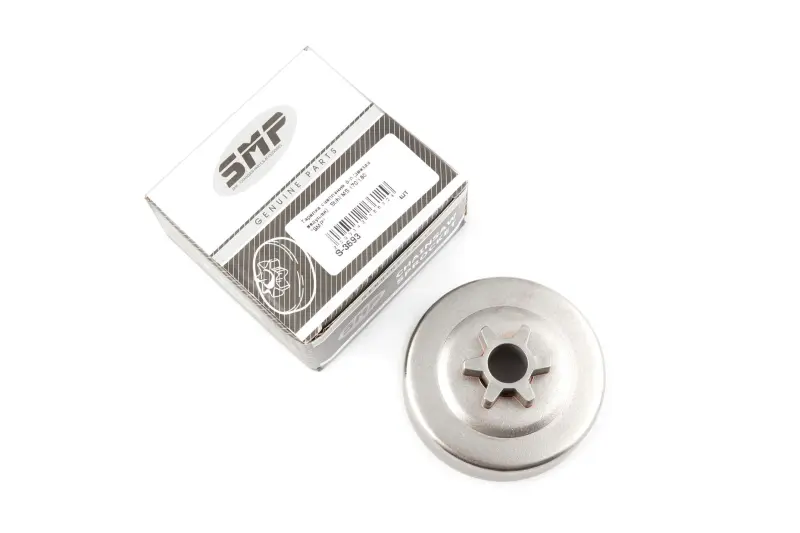

Барабан зчеплення з ведучою зірочкою для бензопили STIHL MS 440 SMP

Барабан зчеплення з ведучою зірочкою SMP для STIHL MS 440

Деталь призначена для ремонту приводу пиляльного ланцюга бензопили STIHL MS 440. Барабан працює разом із відцентровим зчепленням і ведучою зірочкою: після набору двигуном обертів колодки зчеплення діють на його внутрішню поверхню, а зірочка передає обертання пиляльному ланцюгу. Справний стан цієї деталі потрібний для рівномірного руху ланцюга по шині та нормальної роботи приводу під навантаженням.

Призначення та будова

Конструкція поєднує чашоподібний барабан і ведучу зірочку. Внутрішня поверхня барабана є зоною взаємодії з колодками зчеплення, а зубчаста частина приводить у рух хвостовики ланцюга. Барабан установлюється на хвостовик колінчастого вала з голчастим сепаратором і фіксується штатними деталями бензопили. Під час монтажу також має відбутися правильне з'єднання з приводом мастильного насоса.

Ця запчастина потрібна в разі значного вироблення внутрішньої поверхні барабана, пошкодження зубців зірочки або появи помітних слідів зношення в місці проходження ланцюга. Зношена зірочка порушує узгоджену роботу ланцюга та приводу, може прискорювати спрацювання пиляльної гарнітури й супроводжуватися стороннім шумом. Настанова з обслуговування MS 440 рекомендує міняти зірочку після вироблення двох пиляльних ланцюгів, а за глибини слідів зношення понад 0,5 мм — раніше. Для рівномірнішого спрацювання можна почергово використовувати два ланцюги з однією зірочкою.

Що перевірити під час вибору

• Модель бензопили: деталь розрахована на STIHL MS 440. Позначення моделі слід звірити на самій пилі.
• Тип приводу: порівняйте конструкцію старого барабана та зірочки. У різних виконаннях ланцюгових пил застосовують цілісні ведучі зірочки й системи зі знімним вінцем.
• Параметри ланцюга: крок ланцюга та кількість зубців нової зірочки мають відповідати раніше встановленій деталі й пиляльній гарнітурі.
• Посадка: зіставте центральний отвір, загальну форму, висоту чаші та розташування деталей приводу мастильного насоса.
• Стан суміжних деталей: одночасно огляньте голчастий сепаратор, колодки зчеплення, гальмівну стрічку, шайбу та стопорне кільце.

Збігу лише за назвою моделі недостатньо, якщо бензопилу раніше ремонтували або переобладнали під іншу конфігурацію пиляльної гарнітури. До монтажу порівняйте новий барабан зі знятою деталлю за конструкцією та посадковими ознаками. Окремо перевірте відповідність зірочки кроку встановленого ланцюга: компоненти з різними параметрами не можна використовувати разом.

Установлення та обслуговування

Для заміни знімають кришку ланцюгової зірочки, шину та ланцюг, після чого вивільняють стопорне кільце й шайбу. Барабан знімається разом із голчастим сепаратором. Перед складанням очищують хвостовик колінчастого вала, перевіряють сепаратор на пошкодження та наносять призначене для нього мастило. Після посадки барабан повертають приблизно на один оберт із легким натисканням, щоб привод мастильного насоса увійшов у зачеплення. Потім установлюють штатні шайбу та стопорне кільце.

За сильного вироблення внутрішньої поверхні необхідно оцінити залишкову товщину стінки барабана. Сервісна настанова вимагає заміни, якщо вона стала меншою приблизно за 80% початкової. Після складання барабан має обертатися без заїдань, а ланцюг — вільно переміщуватися по шині за відпущеного гальма. Підсумкову перевірку виконують разом із контролем натягу ланцюга, роботи системи змащування та ланцюгового гальма.
