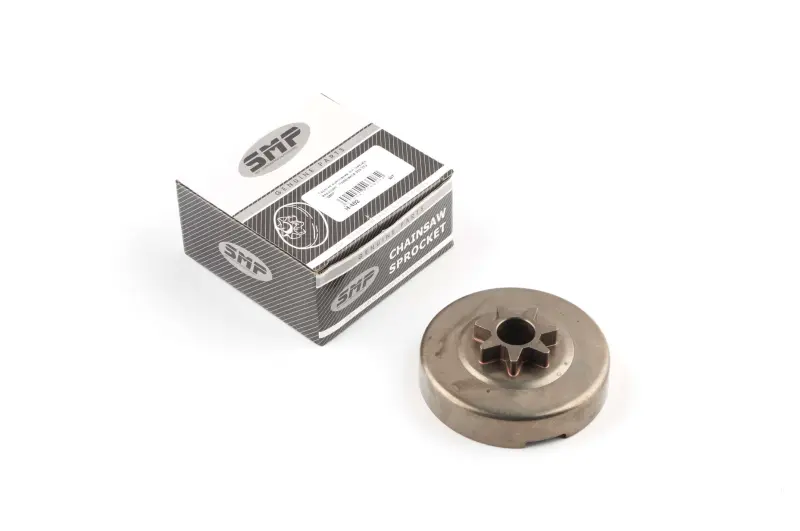

Тарілка зчеплення з ведучою зіркою для Husqvarna 365/372 SMP

Тарілка зчеплення з ведучою зіркою SMP для Husqvarna 365/372

Деталь призначена для відновлення приводу пиляльного ланцюга бензопил Husqvarna 365 і 372. Тарілка встановлюється у вузлі зчеплення, приймає обертання після його ввімкнення та через вбудовану ведучу зірку приводить ланцюг у рух напрямною шиною. Таке виконання поєднує барабан і зірочку в одній деталі, тому в разі зношення зубців замінюють усю тарілку.

Призначення та принцип роботи

Під час набору обертів колодки відцентрового зчеплення контактують із внутрішньою поверхнею тарілки та розкручують її. Ведуча зірка взаємодіє з ланками ланцюга і передає йому рух. Після зниження обертів зчеплення розмикається, а привод ланцюга зупиняється. Рівна посадка тарілки та справний профіль зубців потрібні для стабільного переміщення гарнітури без биття і виражених ривків.

Заміна потрібна за помітного вироблення зубців, деформації тарілки, пошкодження посадкової частини або нехарактерного люфту. На зношення також можуть указувати нерівномірний рух ланцюга та сторонній шум у зоні зчеплення. Використання сильно зношеної зірочки погіршує взаємодію з ланцюгом і здатне прискорити спрацювання пиляльної гарнітури. Виробник бензопил рекомендує регулярно контролювати ведучу зірочку та замінювати її за надмірного вироблення.

Критерії правильного добору

• Модель пилки: тарілка заявлена для бензопил Husqvarna 365 і Husqvarna 372.
• Тип конструкції: використовується виконання з вбудованою ведучою зіркою, а не барабан під окремий кільцевий вінець.
• Форма посадки: центральний отвір, загальний профіль і розташування сполучних поверхонь мають відповідати демонтованій деталі.
• Ланцюгова гарнітура: виконання зірочки має збігатися з параметрами встановленого ланцюга. Перед замовленням потрібно звірити крок і кількість зубців зі старою тарілкою або технічною документацією конкретної бензопили.

Для моделей родини 365/372 застосовуються різні варіанти барабанів: із вбудованою зірочкою та під окремий кільцевий вінець. Ці конструкції не варто обирати лише за зовнішньою подібністю або назвою моделі. Надійніше зняти встановлену тарілку й порівняти тип зірочки, посадку та параметри ланцюга. Це особливо суттєво, якщо привод пилки раніше ремонтували або його конфігурацію вже змінювали.

Установлення та подальша перевірка

Перед розбиранням двигун повністю зупиняють та унеможливлюють випадковий запуск. Для доступу знімають бічну кришку, ланцюг і шину, після чого демонтують деталі зчеплення в порядку, передбаченому конструкцією бензопили. Одночасно перевіряють стан колодок, голчастого підшипника, шайб і фіксаторів. Підшипник барабана потребує регулярного змащування; забруднені або пошкоджені сполучні деталі необхідно обслужити до остаточного складання.

Тарілку встановлюють без перекосу та перевіряють вільність її обертання. Після повернення шини й ланцюга на місце ланцюг має правильно входити в зубці зірочки, вільно рухатися пазом шини та мати натяг, визначений інструкцією до пилки. Спочатку хід гарнітури контролюють вручну при вимкненому двигуні, а потім виконують короткий пробний запуск. Биття, металевий шум, заїдання або ривки потребують повторної перевірки посадки, підшипника, зчеплення та відповідності ланцюга зірочці.

Тарілка SMP підходить для планового ремонту Husqvarna 365/372 у разі зношення вбудованої ведучої зірочки. Точний добір за фактичною конфігурацією приводу дає змогу відновити нормальне передавання обертання та узгоджену роботу зчеплення, ланцюга і шини.
