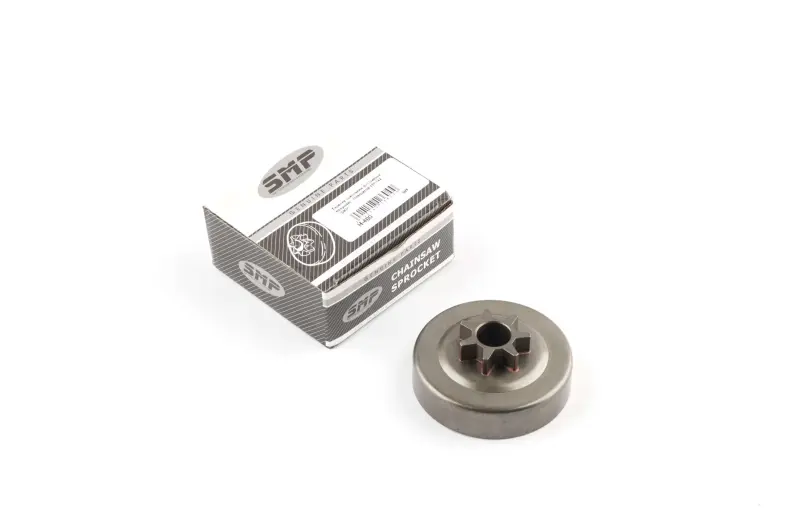

Барабан зчеплення з ведучою зірочкою для Husqvarna 137/142 SMP

Барабан зчеплення з ведучою зірочкою SMP для Husqvarna 137/142

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил Husqvarna 137 і 142. Барабан установлюється у вузлі відцентрового зчеплення та об’єднаний із ведучою зірочкою. Після набору двигуном необхідних обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, він починає обертатися, а зірочка приводить ланцюг у рух по напрямній шині. Від стану цієї деталі залежать рівномірність передавання обертання та правильна взаємодія ланцюга з приводом.

У конструкції використана незнімна ведуча зірочка: вона становить із барабаном єдину деталь. Такий варіант відрізняється від системи зі змінним вінцем. У разі критичного зношення зубців окремо замінити лише зубчасту частину не можна — замінюють увесь барабан. Це потрібно врахувати під час діагностики та заздалегідь зіставити запропоновану конструкцію з тією, що вже встановлена на бензопилі.

Що перевірити під час добору

Для моделей Husqvarna 137 і 142 застосовуються барабани з різними параметрами зірочки, тому самого збігу назви бензопили недостатньо. Перед замовленням порівняйте стару деталь і параметри наявної пиляльної гарнітури. Вирішальне значення мають крок ланцюга, кількість зубців зірочки, посадка на валу, розміри барабана та виконання опори. Ланцюг, шина й ведуча зірочка мають належати до однієї узгодженої системи: невідповідність кроку неможливо усунути регулюванням натягу.

• Модель техніки: Husqvarna 137 або Husqvarna 142 із відповідним виконанням приводу.
• Тип зірочки: незнімна, конструктивно об’єднана з барабаном.
• Параметри гарнітури: крок ланцюга та кількість зубців потрібно звірити зі старою деталлю й установленим ланцюгом.
• Посадкові параметри: порівнюються центральний отвір, зовнішній розмір, глибина чаші та розташування спряжених деталей.
• Суміжні деталі: під час розбирання перевіряють стан зчеплення, опори барабана, шайб, фіксатора та приводу мастильного насоса.

Коли потрібна заміна

Барабан і зірочка постійно взаємодіють зі зчепленням та ведучими ланками ланцюга, тому поступово зношуються. Підставою для перевірки є виражені канавки на зубцях, відколи або деформація зубчастої частини, помітний люфт посадки, сторонній шум із боку зчеплення, ривки ланцюга та нерівномірний рух гарнітури. Продовжувати роботу із сильно зношеною зірочкою не варто: форма її зубців впливає на посадку ведучих ланок і може прискорювати зношення ланцюга.

Стан приводу бажано оцінювати разом із ланцюгом і шиною. Новий ланцюг, установлений на зірочку з глибокими слідами виробітку, контактуватиме з уже зміненим профілем зубців. Виробник бензопил рекомендує регулярно контролювати ведучу зірочку та замінювати її за надмірного зношення, а також під час заміни пиляльного ланцюга. Це допомагає зберегти узгоджену взаємодію деталей гарнітури.

Установлення та перевірка після ремонту

Для доступу до барабана знімають кришку зчеплення, шину та ланцюг. Перед розбиранням двигун має бути зупинений, а випадковий запуск — унеможливлений. Гальмо ланцюга вимикають до зняття кришки. Демонтаж зчеплення й барабана може потребувати спеціального інструмента та знання напрямку різьби, тому за відсутності досвіду ремонт доцільно доручити фахівцеві.

Перед складанням очищають посадкову ділянку та оглядають усі спряжені деталі. Зношена опора, пошкоджена шайба або несправне зчеплення можуть спричинити люфт і шум навіть із новим барабаном. Після встановлення перевіряють правильність розташування ланцюга на зірочці та в пазу шини, регулюють натяг відповідно до інструкції бензопили й переконуються, що ланцюг переміщується без заклинювання. Барабан SMP підходить для ремонту лише після збігу всіх конструктивних параметрів зі штатною деталлю конкретної модифікації Husqvarna 137 або 142.
