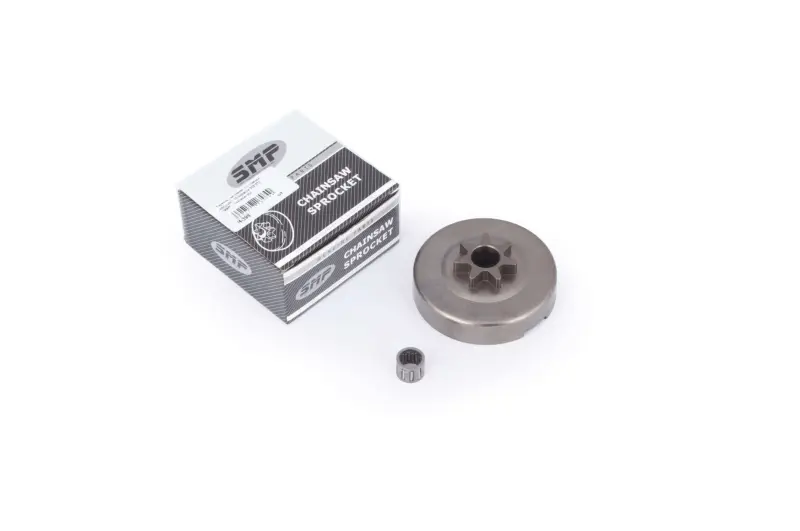

Барабан зчеплення з ведучою зірочкою та сепаратором SMP для Husqvarna 365/372

Барабан зчеплення із зірочкою SMP для Husqvarna 365/372

Деталь призначена для ремонту приводу ланцюга бензопил Husqvarna 365 і 372. Барабан установлюється в зоні зчеплення, приймає обертання після його ввімкнення та передає його через ведучу зірочку на пиляльний ланцюг. До комплекту входить сепаратор голчастого підшипника, на якому барабан обертається відносно приводного вала.

Призначення деталі

Поки двигун працює на холостих обертах, справне зчеплення не повинно постійно приводити ланцюгову гарнітуру в рух. Після підвищення обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, а зірочка починає переміщувати ведучі ланки ланцюга по шині. Тому стан барабана, його посадки, зірочки та підшипника безпосередньо впливає на передавання обертання й рівномірність руху ланцюга.

Цю позицію обирають у разі зношення встановленого барабана або ведучої зірочки, пошкодження посадкової частини чи потреби замінити деталь разом із голчастим сепаратором. Значне спрацювання зубців може супроводжуватися нерівномірним рухом ланцюга, стороннім шумом і прискореним зношуванням ланцюгової гарнітури. Люфт барабана також потребує перевірки підшипника, приводного вала та суміжних деталей зчеплення.

Що перевірити перед замовленням

Позначення Husqvarna 365 і 372 визначають базову сумісність, проте в межах цих сімейств існують різні виконання та роки випуску. В інструкціях виробника наведено два варіанти приводу: барабан із нерухомо закріпленою зірочкою та барабан зі змінним вінцем. Обирати між ними лише за назвою пилки не можна, тому демонтовану деталь необхідно порівняти з новою за конструкцією приводу й посадкою.

• Модель і модифікація пилки: уточніть повне позначення, зокрема індекс XP або X-Torq, якщо він присутній.
• Тип зірочки: порівняйте конструкцію нової деталі з барабаном, який був установлений раніше.
• Параметри ланцюгової гарнітури: перевірте відповідність кроку ланцюга, профілю ведучих ланок і кількості зубців зірочки.
• Посадкова частина: зіставте центральний отвір, глибину барабана та розташування всіх спряжених поверхонь.
• Стан суміжних деталей: огляньте колодки й пружини зчеплення, вал, шайби, фіксатори та привід масляного насоса.

Точні розміри, кількість зубців і крок цієї позиції не зазначені, тому визначати їх лише за сумісністю із сімейством бензопил не варто. Надійніший спосіб — зняти старий барабан і безпосередньо порівняти деталі. Якщо на пилці вже змінювали ланцюгову гарнітуру або переобладнували привід під інший тип зірочки, орієнтуватися потрібно на фактичну конфігурацію.

Установлення та обслуговування

Заміну виконують після зупинки й охолодження двигуна. Для доступу знімають кришку зчеплення та ланцюгову гарнітуру, а подальшу послідовність розбирання визначають за конструкцією конкретної модифікації. Перед складанням очищають місце посадки, перевіряють вал на відсутність пошкоджень та оцінюють стан зчеплення. Голчастий сепаратор установлюють без перекосу й змащують відповідним засобом згідно з інструкцією пилки.

Для Husqvarna 365 і 372 виробник передбачає регулярне змащування голчастого підшипника барабана; в інструкціях зазначено інтервал один раз на тиждень і рекомендовано якісне підшипникове мастило або моторну оливу. Одночасно потрібно контролювати зношення ведучої зірочки. Виробник також радить замінювати зірочку за надмірного спрацювання та під час установлення нового ланцюга, щоб зношені зубці не впливали на нові ведучі ланки.

Після складання барабан має вільно обертатися без заїдань і вираженого поперечного люфту, ланцюг — правильно розташовуватися на зірочці та в пазу шини, а його натяг — відповідати інструкції бензопили. Така перевірка допомагає своєчасно виявити неправильну посадку, невідповідність параметрів гарнітури або зношення спряжених деталей до запуску інструмента.
