Тарілка зчеплення з ведучою зіркою SMP для STIHL MS 230/250, комплект

Тарілка зчеплення з ведучою зіркою SMP для STIHL MS 230/250

Комплект призначений для ремонту приводу пиляльного ланцюга бензопил STIHL MS 230 і MS 250. Тарілка, яку також називають барабаном зчеплення, виготовлена разом із ведучою зіркою. Під час роботи двигуна барабан сприймає обертання від відцентрового зчеплення, а зірка передає його ланцюгу та приводить гарнітуру в рух уздовж напрямної шини. Від стану цієї деталі залежать рівномірність руху ланцюга та правильне передавання обертів на різальну гарнітуру.

Призначення та будова комплекту

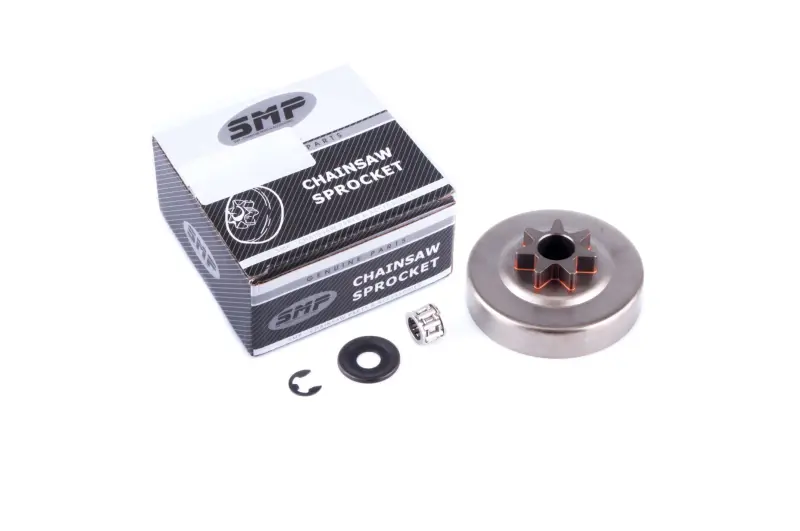

До набору входять тарілка зчеплення з інтегрованою ведучою зіркою, голчастий сепаратор, шайба та стопорна E-подібна скоба. Сепаратор розміщується між посадковою частиною барабана і хвостовиком колінчастого вала, забезпечуючи потрібне взаємне обертання деталей. Шайба та стопор утримують зібраний привід на валу. Такий склад дає змогу одночасно замінити основні деталі кріплення й опори барабана, не залишаючи у з’єднанні старий пошкоджений сепаратор або деформований стопор.

Заміна потрібна за вираженого зношення ведучої зірки, пошкодження барабана, помітного люфту посадки або незадовільного стану сепаратора. Зношені місця контакту з ланками можуть супроводжуватися ривками, стороннім шумом і прискореним спрацюванням ланцюгової гарнітури. Під час обслуговування оглядають не лише зубці зірки, а й посадкову поверхню барабана, сепаратор, шайбу та канавку стопора на валу.

Що перевірити перед вибором

Сумісність комплекту заявлена для бензопил STIHL MS 230 і MS 250. Перед замовленням потрібно прочитати повне позначення пилки та зіставити знятий привід із новою деталлю. У межах однієї модельної лінійки можуть використовуватися різні виконання різальної гарнітури, тому окремо перевіряють тип ведучої зірки, крок установленого ланцюга, кількість ведучих ділянок, форму барабана та посадку на вал. Числові параметри зірки для цього комплекту не зазначені, тому обирати його лише за зовнішньою подібністю не варто.

• Модель пилки: комплект розрахований на STIHL MS 230 і MS 250; придатність до інших серій потребує окремої перевірки.
• Ланцюгова гарнітура: крок ведучої зірки має точно відповідати кроку ланцюга, установленого на шині.
• Конструкція приводу: порівняйте інтегровану зірку, загальну глибину барабана, центральну посадку та розташування приводу мастильного насоса зі знятою деталлю.
• Стан суміжних деталей: перед складанням огляньте зчеплення, хвостовик колінчастого вала і привід мастильного насоса; пошкодження цих частин неможливо усунути лише заміною барабана.

Установлення та перевірка після заміни

Під час установлення очищають хвостовик колінчастого вала і голчастий сепаратор, після чого змащують місця їх контакту відповідним мастилом, передбаченим інструкцією з обслуговування пилки. Сепаратор надягають на вал, а потім установлюють барабан із ведучою зіркою. Після посадки барабан повертають приблизно на один повний оберт, щоб його з’єднання з приводом мастильного насоса зайняло правильне положення. Складання завершують установленням шайби та E-подібного стопора в канавку вала.

Перед запуском перевірте, чи стопор повністю ввійшов у канавку, барабан обертається без заклинювання, а шайба встановлена у правильній послідовності. Після монтажу шини й ланцюга регулюють натяг відповідно до інструкції бензопили та контролюють вільний рух гарнітури. Точний підбір і акуратне складання допомагають відновити штатне передавання обертання без перекосу барабана та зайвого люфту.
