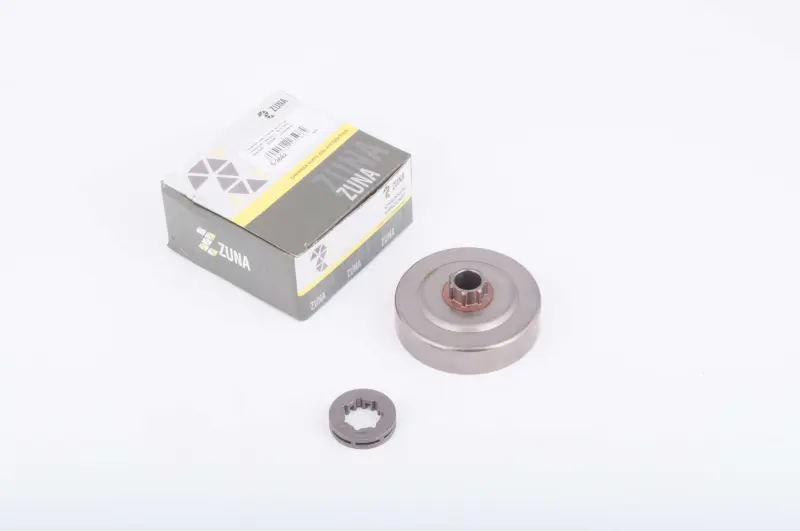

Барабан зчеплення зі знімним вінцем для бензопил STIHL 024/026 ZUNA

Барабан зчеплення зі знімним вінцем ZUNA для STIHL 024/026

Деталь призначена для ремонту привода ланцюга бензопил STIHL 024 і 026. Барабан установлюється в зоні відцентрового зчеплення та передає обертання на знімний ведучий вінець, який приводить пиляльний ланцюг у рух по шині. Таке виконання дає змогу обслуговувати привод з урахуванням стану двох окремих деталей: самого барабана та встановленого на ньому вінця.

Під час роботи колодки зчеплення взаємодіють із внутрішньою поверхнею барабана. Після набору двигуном необхідних обертів барабан починає обертатися разом із ведучим вінцем. Тому стан його внутрішньої поверхні, посадкового місця та зовнішніх деталей привода безпосередньо впливає на передавання обертання. Деталь обирають у разі зношення штатного барабана, пошкодження посадки або переходу на конструкцію зі знімним вінцем відповідного типу.

Що входить до конструкції

• барабан зчеплення, розрахований на встановлення знімного ведучого вінця;
• окремий ведучий вінець для передавання обертання пиляльному ланцюгу;
• центральний посадковий отвір барабана для штатного розташування на валу пили.

Перед замовленням потрібно порівняти нову деталь зі знятим барабаном. Основні точки перевірки — модель бензопили, форма та глибина чаші, діаметр центральної посадки, профіль місця під вінець і конфігурація зовнішньої частини барабана. Окремо перевіряють параметри ланцюгової гарнітури: крок ланцюга та кількість зубців ведучого вінця мають відповідати встановленим ланцюгу й шині. Збігу лише за назвою моделі недостатньо, якщо пилу раніше переобладнували або на ній уже змінювали приводні деталі.

Коли потрібна заміна

Підставою для перевірки є помітні сліди вироблення всередині чаші, деформація барабана, пошкодження посадкової зони, надмірний люфт або виражене зношення ведучого вінця. Нерівномірна робота привода, сторонній шум і ривки ланцюга також потребують огляду барабана, вінця та голчастого підшипника. У разі виявлення дефектів слід оцінити весь комплект сполучених деталей, адже встановлення нової деталі поруч із пошкодженими компонентами не усуває причину несправності.

Сервісна інструкція для STIHL 024/026 передбачає зняття кришки ведучої зірочки, відпускання гальма ланцюга, демонтаж стопорного кільця та шайби, а потім виймання голчастого сепаратора й барабана. Під час зворотного складання очищують посадкову частину колінчастого вала, перевіряють і змащують голчастий сепаратор. Пошкоджений сепаратор потрібно замінити. На моделі 026 барабан установлюють з урахуванням зчеплення привода мастильного насоса з передбаченим пазом.

Перевірка перед установленням

• переконайтеся, що фактична модифікація пили належить до STIHL 024 або 026;
• зіставте геометрію барабана та розташування привода мастильного насоса зі знятою деталлю;
• перевірте відповідність вінця використовуваній ланцюговій гарнітурі;
• огляньте голчастий сепаратор, стопорне кільце, шайбу та гальмівну стрічку;
• після складання переконайтеся у вільному обертанні барабана та правильній фіксації кріпильних деталей.

Барабан ZUNA підходить для планового ремонту привода ланцюга та відновлення бензопили після зношення штатної деталі. Точний добір за моделлю, геометрією посадки й параметрами ланцюгової гарнітури допомагає уникнути несумісності та забезпечити коректну роботу зчеплення після складання.
