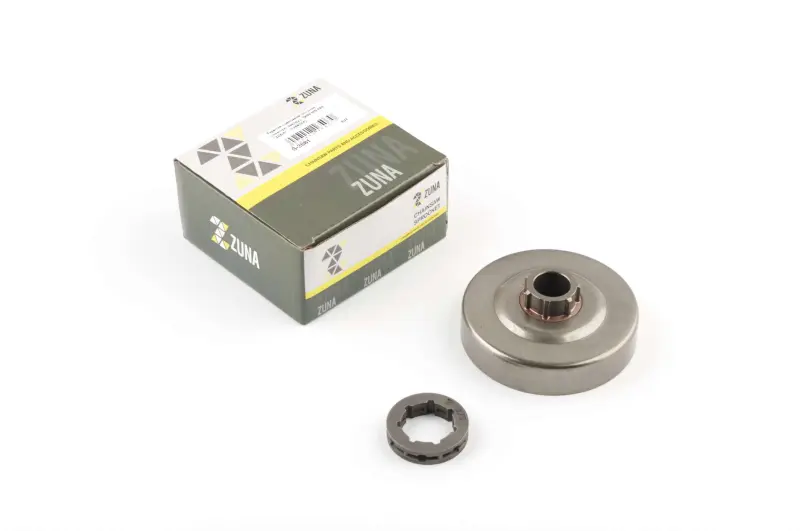

Барабан зчеплення з вінцем для бензопили STIHL MS 440 ZUNA

Барабан зчеплення з вінцем для STIHL MS 440

Деталь ZUNA призначена для ремонту приводу пиляльного ланцюга бензопили STIHL MS 440. Барабан установлюється у вузлі відцентрового зчеплення та передає обертання на знімний ведучий вінець, який приводить ланцюг у рух по напрямній шині. Така конструкція використовується замість варіанта з жорстко закріпленою ведучою зірочкою та дає змогу обслуговувати зношувані частини приводу окремо.

Призначення та будова

Коли оберти двигуна зростають, колодки зчеплення взаємодіють із внутрішньою поверхнею барабана. Обертання надходить на його шліцьову маточину, далі на встановлений вінець і на ведучі ланки ланцюга. Від стану цих деталей залежать рівномірність передавання зусилля та правильна взаємодія ланцюга з приводом. До цієї позиції входять барабан і знімний вінець; голчастий сепаратор, шайбу та стопор потрібно перевіряти окремо під час розбирання пилки.

Знімний вінець є обслуговуваною частиною конструкції. Після зношення його робочих ділянок вінець можна замінити окремо, якщо барабан, шліци та посадкові поверхні залишилися справними. Це спрощує подальше обслуговування приводу та дає змогу не міняти придатний барабан разом із кожною зношеною зірочкою.

Що перевірити під час вибору

• Модель бензопили: деталь розрахована на STIHL MS 440. Позначення моделі слід звіряти повністю, адже подібна форма барабана не підтверджує однакових посадкових параметрів.
• Тип приводу: товар призначений для системи зі знімним вінцем. Він не є прямою заміною барабана з нерозбірною ведучою зірочкою без перевірки всієї конфігурації вузла.
• Параметри ланцюгової гарнітури: крок вінця та кількість зубців мають відповідати встановленому ланцюгу й передбаченій для пилки конфігурації. Вінець із невідповідними параметрами встановлювати не можна.
• Посадкові місця: перед монтажем порівнюють діаметр центральної посадки, шліцьову частину, загальну висоту та розташування деталей приводу масляного насоса зі знятим барабаном.
• Стан суміжних деталей: одночасно оглядають голчастий сепаратор, шайбу, стопор, колодки зчеплення та гальмівну стрічку. Пошкоджені деталі поруч із новим барабаном можуть порушити роботу складеного механізму.

Коли потрібна заміна

Підставою для обслуговування є глибокі сліди виробітку на вінці, значне зношення шліців, пошкодження внутрішньої поверхні барабана, деформація або помітне погіршення посадки. Зношена ведуча зірочка прискорює спрацювання ланцюга, тому її стан перевіряють під час кожного планового обслуговування ланцюгової гарнітури. Для зірочок STIHL орієнтиром є виробіток близько 0,5 мм; оцінювання виконують вимірювальним шаблоном, а не лише візуально.

Установлення та перевірка

Перед розбиранням відпускають гальмо ланцюга, знімають кришку ведучої зірочки, шину та ланцюг. Потім демонтують стопор, шайбу, вінець і барабан разом із голчастим сепаратором. Посадкову частину колінчастого вала очищають, сепаратор оглядають на пошкодження та змащують мастилом, придатним для цього вузла. Після встановлення барабан провертають, щоб його привід правильно з'єднався з механізмом масляного насоса, а потім повертають шайбу та стопор.

Після складання перевіряють вільне обертання барабана за вимкненого двигуна, правильну посадку вінця й ланцюга, подавання мастила та роботу гальма ланцюга. Якщо досвіду обслуговування відцентрового зчеплення бензопили немає, монтаж варто доручити профільному майстру. Правильно підібраний барабан ZUNA зі знімним вінцем відновлює штатну схему передавання обертання на ланцюгову гарнітуру STIHL MS 440 та створює зручну основу для подальшого обслуговування приводу.
