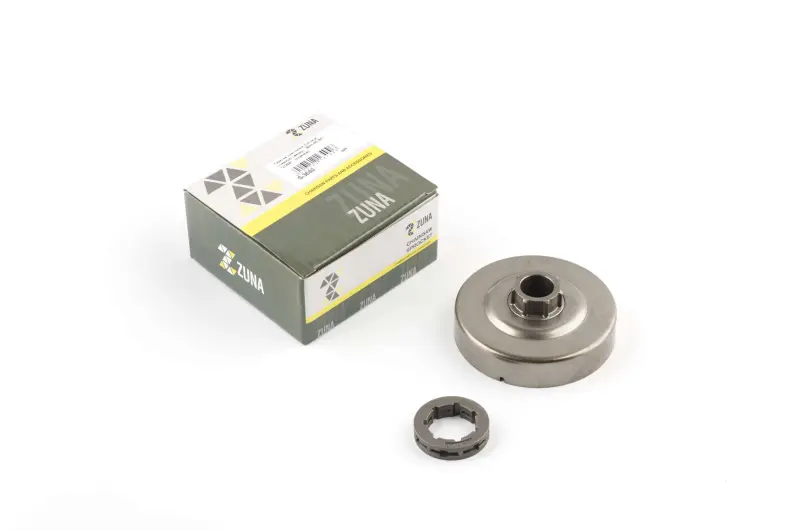

Барабан зчеплення зі знімним вінцем для STIHL MS 361 ZUNA

Барабан зчеплення зі знімним вінцем ZUNA для STIHL MS 361

Комплект призначений для обслуговування приводу пиляльного ланцюга бензопили STIHL MS 361. До нього входять барабан зчеплення та окремий ведучий вінець. Барабан приймає обертання після спрацьовування відцентрового зчеплення, а встановлений на ньому вінець приводить ланцюг у рух по напрямній шині. Від стану цих деталей залежать передавання зусилля від двигуна та узгоджена робота ланцюгової гарнітури.

Конструкція та призначення

Головна особливість виконання — знімний ведучий вінець. Він установлюється на шліцьову частину барабана та може обслуговуватися окремо від основної чаші. Така схема зручна під час планового ремонту: якщо зносилася деталь, що контактує з ланцюгом, її можна замінити без обов’язкової заміни справного барабана. Сам барабан також потрібно оглядати, адже виражене спрацювання його шліців є підставою для встановлення нової деталі.

Цей варіант розрахований на модель MS 361 і належить до деталей приводу ланцюга, а не до самої відцентрової муфти з колодками та пружинами. Під час добору потрібно розрізняти суцільну ведучу зірочку та систему з окремим вінцем: вони мають різну будову, тому орієнтуватися лише на зовнішній діаметр не можна. Комплект ZUNA підійде покупцеві, якому потрібен саме барабан під знімний вінець для зазначеної бензопили.

Що перевірити перед вибором

• Модель пилки: позначення техніки має відповідати STIHL MS 361; подібна назва іншої модифікації сама по собі не підтверджує взаємозамінність.
• Тип приводу: на бензопилі, що ремонтується, має застосовуватися конструкція з окремим ведучим вінцем.
• Параметри ланцюгової гарнітури: крок і кількість зубців нового вінця потрібно узгодити з установленим ланцюгом та попередньою зірочкою.
• Посадка барабана: порівняйте форму центральної частини, шліцьове з’єднання, загальну глибину та положення приводу мастильного насоса зі знятою деталлю.
• Стан суміжних деталей: перед складанням огляньте голчастий сепаратор, шайбу, стопорне кільце та елементи фіксації.

Такий порядок перевірки допомагає уникнути ситуації, коли барабан відповідає моделі, але обраний вінець не узгоджується з установленим ланцюгом. Крок ланцюга, ведучої зірочки та веденої зірочки шини має збігатися. Якщо параметри старої гарнітури визначити неможливо, їх потрібно встановити до монтажу за технічними даними пилки та фактично встановленого ланцюга.

Установлення та обслуговування

Для заміни знімають кришку ланцюгового приводу, шину й ланцюг, після чого демонтують стопорне кільце, шайбу та ведучий вінець. Далі барабан і голчастий сепаратор знімаються з хвостовика колінчастого вала. Посадкову поверхню очищають, а справний сепаратор змащують придатним сервісним мастилом. Під час складання спочатку встановлюють сепаратор і барабан, потім знімний вінець, шайбу та стопорне кільце.

Після встановлення барабан потрібно повернути приблизно на один оберт, щоб він увійшов у зачеплення з приводом мастильного насоса. Вінець монтується порожнинами назовні. Перед остаточним складанням перевірте вільне обертання барабана, правильне положення фіксатора та відсутність перекосу. Ланцюг натягують після встановлення шини й кришки відповідно до вимог конкретної пилки.

Заміна потрібна за помітного спрацювання ведучого вінця або значних слідів зносу на шліцах барабана. Одночасно варто оцінити стан ланцюга та шини: новий вінець не усуває зношення інших частин гарнітури. Правильно підібраний комплект відновлює штатну схему передавання обертання та дає змогу надалі обслуговувати знімний вінець окремо від барабана.
