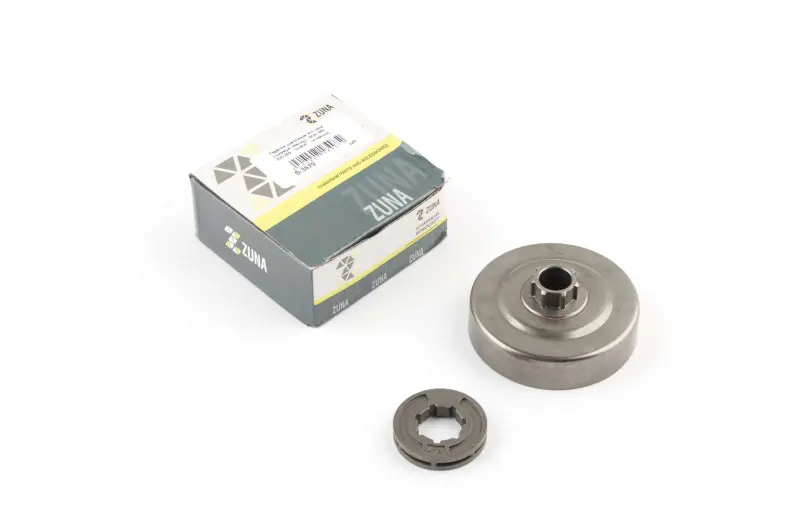

Барабан зчеплення зі знімною ведучою зіркою для STIHL MS 230/250 ZUNA

Барабан зчеплення зі знімною зіркою ZUNA для STIHL MS 230/250

Комплект призначений для обслуговування приводу пиляльного ланцюга бензопил STIHL MS 230 та MS 250. До нього входять барабан зчеплення й окрема ведуча зірка знімного типу. Під час роботи барабан сприймає обертання від зчеплення, а встановлена на ньому зірка передає рух ведучим ланкам ланцюга. Така схема дає змогу обслуговувати безпосередньо ті деталі, які взаємодіють із приводом ланцюгової гарнітури та поступово зношуються під час пиляння.

Знімна конструкція відрізняється від барабана із суцільною зубчастою частиною: ведуча зірка встановлюється на профіль барабана окремою деталлю. Якщо профіль барабана залишається справним, під час наступного обслуговування можна замінити лише зношену зірку. Цей варіант підходить і для ремонту, коли потрібно оновити барабан та зірку одночасно. Це зручно за наявності виражених слідів зношення на обох деталях або під час заміни пошкодженого комплекту такого самого типу.

Що врахувати під час добору

• Модель бензопили. Деталь заявлена для STIHL MS 230 та MS 250. Позначення моделі потрібно перевірити на самій пилі до розбирання.
• Тип конструкції. Комплект розрахований на систему з окремою знімною ведучою зіркою. Його не варто добирати лише за зовнішнім діаметром замість варіанта із суцільною зіркою.
• Параметри ланцюгової гарнітури. Крок зірки та кількість зубців мають відповідати встановленому ланцюгу. Ці параметри потрібно звірити зі старою зіркою й характеристиками ланцюга, оскільки для цієї позиції вони не зазначені.
• Посадкові поверхні. Перед установленням порівнюють внутрішню посадку барабана, профіль під знімну зірку та сполучення з приводом мастильного насоса зі знятими деталями.

Практична користь конструкції

• Окрема ведуча зірка дає змогу надалі обслуговувати зношувану зубчасту частину без обов’язкової заміни справного барабана.
• Барабан і зірка в одному комплекті дозволяють оновити обидві деталі приводу ланцюга за один ремонт, якщо їхні робочі поверхні вже мають значне зношення.

Установлення та перевірка

Для доступу до механізму знімають кришку ведучої зірки, ланцюг і напрямну шину, після чого відпускають гальмо ланцюга. Штатна послідовність розбирання передбачає зняття стопорної скоби, шайби, знімної зірки, барабана та голчастого сепаратора. Перед складанням очищають хвостовик колінчастого вала й сепаратор, перевіряють їхній стан і наносять передбачене виробником мастило. Після встановлення барабан повертають приблизно на один повний оберт, щоб привід мастильного насоса увійшов у зачеплення. Знімну зірку встановлюють порожнинами назовні, а потім повертають шайбу та стопорну скобу.

Голчастий сепаратор, шайба та стопорна скоба не заявлені як складові цього комплекту, тому їхню наявність і придатність перевіряють окремо. Після складання контролюють вільне обертання барабана, правильне положення кріплення та подавання мастила на ланцюг. Якщо досвіду обслуговування зчеплення бензопили немає, монтаж доцільно доручити фахівцеві.

Коли потрібна заміна

Стан зірки перевіряють за канавками, які ведучі ланки ланцюга утворюють на її робочій поверхні. Інструкція STIHL приписує замінювати зірку, коли глибина слідів зношення перевищує приблизно 0,5 мм: подальша робота скорочує ресурс ланцюга. Барабан також замінюють за дуже вираженого зношення несучого профілю. Одночасно варто оглянути голчастий сепаратор і сполучені деталі, щоб новий комплект працював без перекосу та заїдання.

ZUNA для MS 230/250 підходить покупцеві, якому потрібен саме барабан під окрему ведучу зірку. Точний вибір завершують звірянням моделі пили, типу старого барабана, кроку та кількості зубців зірки. Такий підхід запобігає невідповідності ланцюговій гарнітурі й допомагає відновити коректне передавання руху на ланцюг.
