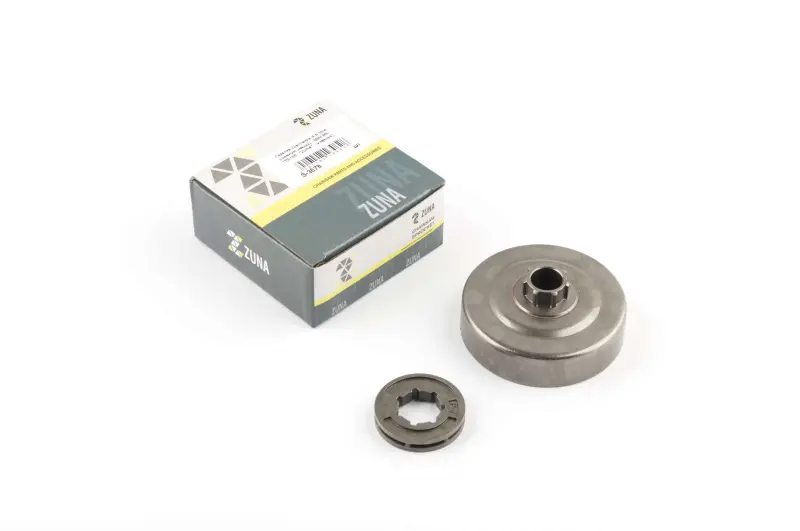

Тарілка зчеплення ZUNA зі знімною зірочкою для STIHL MS 170/180

Тарілка зчеплення ZUNA для STIHL MS 170 і MS 180

Тарілка, або барабан зчеплення, призначена для ремонту приводу ланцюга бензопил STIHL MS 170 і MS 180. Деталь розрахована на знімну ведучу зірочку: барабан приймає обертання від відцентрового зчеплення, а встановлена на ньому зірочка передає рух пиляльному ланцюгу. Таке виконання підходить для заміни зношеного приводу та переходу із суцільної ведучої зірочки на конструкцію зі знімним вінцем після обов’язкової перевірки параметрів усієї різальної гарнітури.

Призначення та особливості конструкції

Барабан розташований між зчепленням і ланцюговою гарнітурою. Коли оберти двигуна зростають, колодки зчеплення взаємодіють із його внутрішньою поверхнею, після чого обертання надходить до ведучої зірочки. Зубці зірочки входять у зачеплення з ведучими ланками ланцюга та переміщують його пазом шини. Стан цих деталей безпосередньо впливає на рівномірність руху ланцюга, появу ривків, стороннього шуму та швидкість зношування гарнітури.

У цій версії зірочка відокремлюється від барабана. Якщо вінець зношений, а сам барабан, посадковий профіль і суміжні деталі залишилися справними, конструкція дає змогу обслужити привод без обов’язкової заміни всієї тарілки. Виконання товару включає тарілку зчеплення та знімну зірочку ZUNA. Монтажні деталі, що використовуються в конкретній пилі, потрібно перевіряти окремо й не вважати частиною постачання без додаткового уточнення.

Що перевірити перед вибором

Самого збігу зовнішньої форми недостатньо. Барабан, зірочка, ланцюг і шина утворюють узгоджену систему, тому параметри приводу мають відповідати встановленій гарнітурі. Перед замовленням визначте точну модель і модифікацію пилки, а потім порівняйте нову деталь зі знятим барабаном та зірочкою.

• Модель бензопили: заявлена сумісність стосується STIHL MS 170 і MS 180; придатність для інших версій необхідно перевіряти окремо.
• Тип приводу: товар розрахований на знімну ведучу зірочку, а не на виконання із зубцями, виготовленими як одне ціле з барабаном.
• Параметри гарнітури: крок ланцюга та кількість зубців зірочки мають збігатися з конфігурацією пилки, ланцюга й шини.
• Посадка: порівняйте профіль центрального отвору, форму приводу зірочки, зовнішні габарити барабана та спосіб фіксації на валу.
• Суміжні деталі: перевірте стан голчастої обойми, шайби, стопорного кільця та повідця приводу мастильного насоса.

Коли потрібна заміна

Підставою для обслуговування є виражене спрацювання зірочки, канавки від ведучих ланок ланцюга, пошкодження посадкового профілю, помітний люфт або нерівномірне обертання барабана. Зношена зірочка може спричиняти ривки та прискорювати зношування ланцюга. Виробник пил також відносить зчеплення, барабан і ведучу зірочку до деталей приводу, стан яких потрібно регулярно контролювати та своєчасно відновлювати.

Під час діагностики оцінюйте привод разом із ланцюгом і шиною. Встановлення нової зірочки зі значно розтягнутим або нерівномірно зношеним ланцюгом не усуває причину нестабільного руху. Так само справний вінець не компенсує пошкодження барабана, підшипникової обойми чи посадки на валу. Такий огляд допомагає визначити, чи достатньо замінити лише зірочку, чи потрібне встановлення всього набору приводу.

Встановлення та перевірка після ремонту

Роботи виконують із зупиненим та охолодженим двигуном. Для доступу знімають кришку ведучої зірочки, ланцюг і шину, попередньо відпускають гальмо ланцюга, а потім демонтують стопор і шайбу. Посадкове місце та голчасту обойму очищають і обслуговують відповідно до настанови бензопили. Після встановлення барабан провертають приблизно на один повний оберт, щоб повідець приводу мастильного насоса увійшов у зачеплення, після чого повертають шайбу та стопор.

Перед запуском переконайтеся, що барабан обертається без заїдань, зірочка встановлена рівно, ланцюг правильно лежить на шині та має належний натяг. Тарілка ZUNA зі знімною зірочкою підходить для планового ремонту STIHL MS 170 або MS 180, коли параметри встановленого приводу та різальної гарнітури повністю збігаються.
