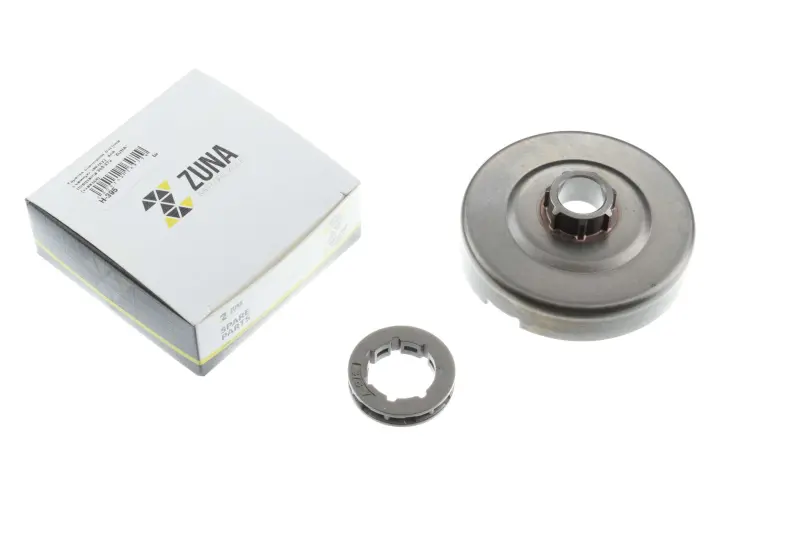

Тарілка зчеплення зі знімною зіркою ZUNA для Husqvarna 365/372

Тарілка зчеплення ZUNA для Husqvarna 365/372

Тарілка зчеплення зі знімною ведучою зіркою призначена для ремонту ланцюгового приводу бензопил Husqvarna 365 і 372. Деталь установлюється в зоні зчеплення та приймає обертання після спрацьовування відцентрового механізму, а розміщений на ній зубчастий вінець приводить у рух пиляльний ланцюг. Така конструкція підходить для відновлення пилки в разі зношення барабана або ведучої зірки без переходу на систему з жорстко закріпленою зіркою.

Модель ZUNA розрахована на окремий знімний вінець. На відміну від барабана з привареною зіркою, тут зубчасту деталь, що зношується, можна зняти та замінити окремо. Це зручно під час подальшого обслуговування: якщо посадкова частина барабана залишається справною, наступна заміна ведучого вінця не потребує придбання всієї тарілки. До постачання входить зірка, тому деталь призначена для встановлення саме у відповідній розбірній конфігурації.

Призначення та будова

Барабан розташований між механізмом зчеплення та ланцюговою гарнітурою. Після збільшення обертів зчеплення взаємодіє з його внутрішньою поверхнею, далі обертання передається на знімну зірку та ведучі ланки ланцюга. Стан цієї зони безпосередньо впливає на рівномірність руху ланцюга по шині. Виражені сліди зношення, пошкодження барабана або сильно вироблені зубці вінця є підставою для розбирання та перевірки деталей приводу.

Знімна конструкція спрощує планове обслуговування ведучої зірки. Виробник бензопил передбачає регулярний контроль її зношення та радить міняти вінець одночасно зі встановленням нового ланцюга. Барабан також потрібно оглядати на наявність пошкоджень і надмірного вироблення. Такий підхід допомагає не поєднувати новий ланцюг із помітно зношеною зіркою та підтримувати узгоджену роботу ланцюга, шини й приводу.

Що перевірити під час вибору

• Модель бензопили. Ця тарілка заявлена для Husqvarna 365 і 372. Перед придбанням потрібно уточнити повне позначення та виконання своєї пилки.
• Тип приводу. Деталь призначена для системи зі знімною зіркою. Якщо на пилці встановлений барабан із жорстко закріпленою зіркою, необхідно зіставити всю конфігурацію посадки.
• Параметри гарнітури. Крок ланцюга та кількість зубців вінця мають відповідати застосованому ланцюгу й попередній зірці. Ці значення для цієї позиції не наведені, тому їх потрібно визначити до монтажу.
• Посадкові елементи. Порівняйте форму центральної частини, зовнішній діаметр, глибину барабана та розташування сполучених деталей зі знятим комплектом.
• Стан суміжних деталей. Під час розбирання перевірте зчеплення, пружини, підшипник барабана, шайбу та фіксатор. Зношені сполучені деталі можуть перешкоджати правильній роботі нової тарілки.

Установлення та обслуговування

Для заміни знімають кришку зчеплення, шину й ланцюг, після чого звільняють кріплення барабана та демонтують старі деталі в передбаченій для конкретної версії пилки послідовності. Новий вінець має вільно зайняти призначене положення на тарілці, а ведучі ланки ланцюга — правильно ввійти в його зубці та паз шини. Після складання ланцюг натягують так, щоб він прилягав до шини, але вільно переміщувався рукою.

Барабан обертається на голчастому підшипнику приводного вала. Інструкція Husqvarna передбачає регулярне, орієнтовно щотижневе, змащування цього підшипника якісним мастилом для підшипників або моторною оливою. Перед остаточним складанням доцільно очистити посадкову зону від тирси та перевірити, чи немає задирок, тріщин або помітного вироблення. Після монтажу потрібно впевнитися, що ланцюг рухається без заїдань, кришка встановлена правильно, а всі кріплення затягнуті відповідно до інструкції до пилки.

Тарілка ZUNA підходить для ремонту Husqvarna 365/372, коли потрібен барабан під знімну ведучу зірку. Точний збіг моделі, типу посадки та параметрів ланцюгової гарнітури залишається головною умовою правильного вибору.
