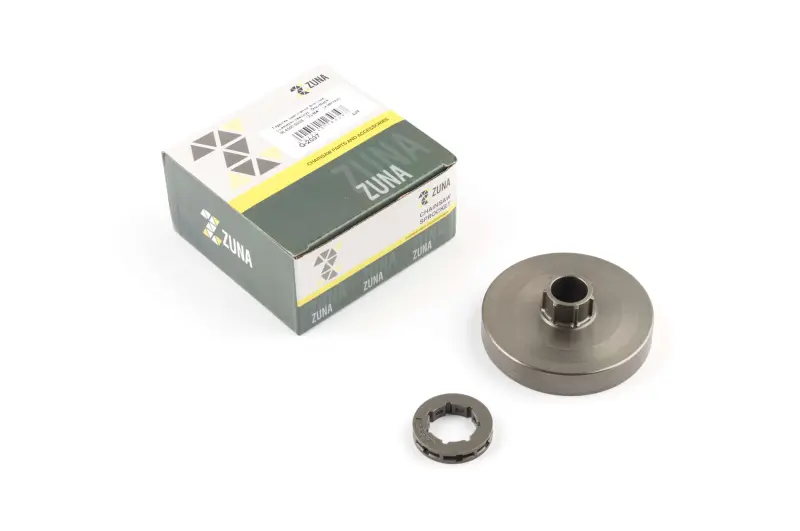

Барабан зчеплення зі знімною зіркою для Goodluck GL4500/5200 ZUNA

Барабан зчеплення зі знімною зіркою для Goodluck GL4500/5200

Комплект ZUNA призначений для ремонту приводу пиляльного ланцюга бензопил Goodluck GL4500 і GL5200. До нього входять барабан зчеплення з посадковим профілем під знімну ведучу зірку та сама зірка. Така конструкція працює між зчепленням і ланцюговою гарнітурою: барабан сприймає обертання після ввімкнення зчеплення, а встановлена на ньому зірка передає його ведучим ланкам ланцюга та забезпечує рух по шині.

На відміну від виконання з жорстко закріпленою зіркою, тут використовується окремий знімний вінець. Під час подальшого обслуговування зношену зірку можна замінити окремо, якщо барабан, його посадковий профіль та інші сполучені деталі залишилися справними. Це спрощує плановий ремонт приводу ланцюга й дає змогу окремо оцінювати стан барабана та вінця.

Коли потрібна заміна

Барабан і ведуча зірка постійно працюють під навантаженням, тому їх перевіряють разом із ланцюгом та шиною. Підставою для огляду є виражені сліди зношення у місцях контакту з ведучими ланками, пошкоджені зубці, деформація барабана, значне вироблення посадкового профілю, сторонній шум або нерівномірний рух ланцюга. Нова пиляльна гарнітура швидше зношується під час роботи з пошкодженою зіркою, тому стан пов’язаних деталей оцінюють одночасно.

Комплект підходить для переходу на конструкцію зі знімною зіркою або для відновлення пилки, на якій уже встановлено барабан такого типу. Він не замінює саме зчеплення: перед придбанням потрібно визначити, яка частина приводу потребує ремонту. Якщо несправність пов’язана з колодками зчеплення, кріпленням, підшипником чи сусідніми деталями, їх підбирають окремо.

Що перевірити під час добору

• Модель бензопили: заявлена сумісність стосується Goodluck GL4500 та GL5200.
• Тип конструкції: комплект розрахований на окрему знімну ведучу зірку, а не на барабан із нерозбірним зубчастим вінцем.
• Параметри ланцюга: крок ланцюга та кількість зубців зірки потрібно зіставити зі встановленою гарнітурою.
• Посадкові розміри: порівняйте з демонтованою деталлю діаметр посадки, форму та кількість шліців, висоту барабана і положення зірки відносно шини.
• Суміжні деталі: окремо огляньте підшипник барабана, фіксатори, зчеплення та привід мастильного насоса, якщо він взаємодіє з барабаном у конкретній пилці.

Монтаж і перевірка після ремонту

Перед встановленням очищають посадкове місце та оглядають вал, підшипник, зчеплення і кріплення. Барабан має встановлюватися без перекосу, а знімна зірка — правильно входити в його профіль. Порядок розташування шайб, фіксатора й інших демонтованих деталей зберігають відповідно до конструкції бензопили. Підшипник і кріплення не варто вважати частиною цього комплекту: їх наявність на пилці та технічний стан перевіряють окремо.

Після складання контролюють вільне обертання барабана за вимкненого двигуна та відпущеного гальма ланцюга, збіг зірки з площиною шини, правильне розташування ведучих ланок і натяг ланцюга. Далі перевіряють роботу змащування та відсутність заїдань чи незвичного шуму. Якщо розміри старої деталі або параметри ланцюгової гарнітури відрізняються, комплект встановлювати не можна: точний збіг посадки та зірки важливіший за зовнішню подібність.

Барабан ZUNA зі знімною зіркою підійде для обслуговування Goodluck GL4500/5200, коли потрібно замінити зношену частину приводу ланцюга та зберегти розбірну схему з окремим вінцем. Для впевненого вибору заздалегідь визначте модель пилки, тип попереднього барабана і параметри використовуваного ланцюга.
