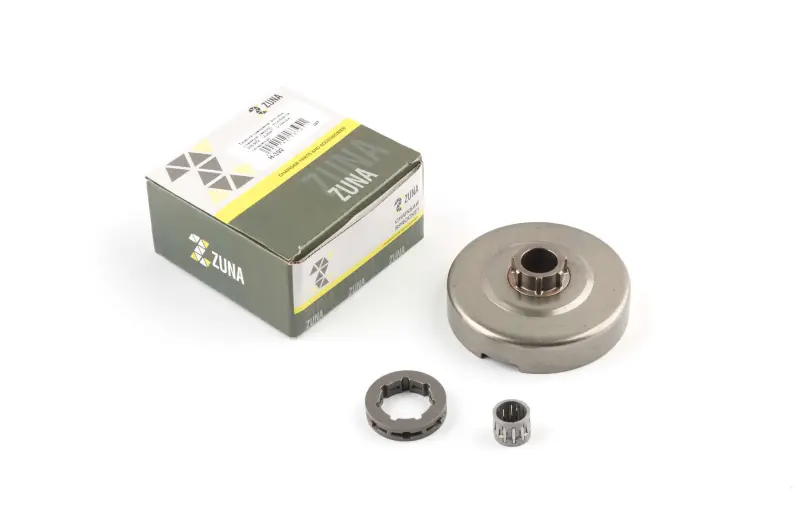

Барабан зчеплення зі знімним вінцем і підшипником для Husqvarna 365/372 ZUNA

Барабан зчеплення ZUNA для бензопил Husqvarna 365/372

Комплект призначений для ремонту приводу пиляльного ланцюга на бензопилах Husqvarna 365 і 372. До нього входять барабан зчеплення, знімний ведучий вінець та голчастий підшипник. Така конструкція з'єднує відцентрове зчеплення з ланцюговою гарнітурою: після набору двигуном обертів колодки зчеплення діють на внутрішню поверхню барабана, а встановлений на його шліцьовій частині вінець передає обертання пиляльному ланцюгу.

На відміну від барабана із суцільною зірочкою, ця деталь розрахована на окремий знімний вінець. У разі його природного зношення можна обслужити привод без обов'язкової заміни всього барабана, якщо решта деталей залишилася справною. Голчастий підшипник встановлюється між барабаном і валом та забезпечує його вільне обертання у передбачених режимах роботи пилки. Виробник бензопил окремо вказує на потребу регулярно змащувати цей підшипник і перевіряти стан знімного вінця.

Коли потрібні перевірка та заміна

Стан приводу варто оцінити за наявності вираженого вироблення на зубцях вінця, незвичного шуму з боку зчеплення, заїдання барабана або збільшеного люфту, пов'язаного зі зношеним підшипником. Огляд також потрібний, якщо ланцюг рухається нерівномірно або на посадкових і тертьових поверхнях з'явилися пошкодження. Подальша робота зі зношеним вінцем може негативно впливати на рух ланцюга та прискорювати спрацювання деталей ланцюгової гарнітури, які взаємодіють із ним.

• Знімний ведучий вінець: дає змогу замінити найбільш навантажену зубчасту деталь окремо від справного барабана.
• Голчастий підшипник у комплекті: дозволяє одночасно оновити опору барабана під час ремонту приводу.
• Комплект взаємопов'язаних деталей: барабан, вінець і підшипник можна встановити в межах одного обслуговування, не добираючи ці три позиції окремо.

Як правильно підібрати комплект

Головний критерій сумісності — бензопила Husqvarna серії 365 або 372 та конструкція приводу під знімний вінець. Подібності зовнішньої форми недостатньо: перед установленням зіставте старий барабан за діаметром посадкової частини, глибиною чаші, розташуванням шліців і розмірами підшипника. Параметри вінця мають відповідати застосованим ланцюгу та шині. Особливо уважно виконуйте підбір, якщо пилку раніше ремонтували, оснащували іншою ланцюговою гарнітурою або її привод уже переробляли під інший тип зірочки.

У картці не заявлені крок ланцюга, кількість зубців вінця й точні розміри посадок, тому ці параметри потрібно визначити за демонтованими деталями та застосованою гарнітурою до початку монтажу. Не можна встановлювати вінець із невідповідним кроком: його профіль має збігатися з ведучими ланками ланцюга. Підшипник також порівнюють за внутрішнім і зовнішнім діаметром та шириною, адже він повинен вільно розміщуватися в посадці без перекосу й заклинювання.

Установлення та обслуговування

Роботи виконують на зупиненій та охолодженій бензопилі після зняття бічної кришки, шини й ланцюга. Перед складанням очищають зону зчеплення від тирси та забруднень, перевіряють стан колодок, пружин, посадкових поверхонь і приводу масляного насоса. Голчастий підшипник змащують відповідною якісною оливою або мастилом для підшипників згідно з настановою бензопили. Після встановлення барабан має обертатися вільно, без заїдань і контакту із сусідніми деталями.

Після складання перевірте правильність розміщення вінця та ланцюга, фіксацію демонтованих деталей і вільне переміщення ланцюга по шині вручну за вимкненого двигуна та відпущеного гальма. Перший запуск виконують без різкого підвищення обертів, контролюючи відсутність стороннього шуму, перегрівання та нерівномірного руху ланцюга. Такий порядок допомагає вчасно виявити помилку підбору або складання та зберегти справність нового комплекту.
