Тарілка зчеплення зі знімною зіркою для STIHL MS 170/180, комплект ZUNA

Тарілка зчеплення ZUNA для STIHL MS 170 і MS 180

Комплект призначений для ремонту приводу пиляльного ланцюга на бензопилах STIHL MS 170 і MS 180. Тарілка, яку також називають барабаном зчеплення, приймає обертання після спрацьовування відцентрового зчеплення, а встановлена на ній ведуча зірка передає його ланцюгу. Справний стан цих деталей важливий для рівномірного руху ланцюга по шині, передбачуваної реакції пилки на збільшення обертів і належної роботи всієї різальної гарнітури.

Конструкція та склад комплекту

Тарілка розрахована на використання зі знімною ведучою зіркою. На відміну від конструкції з нерозбірним зубчастим вінцем, тут деталь, яка контактує з ланцюгом, установлюється на барабан окремо. Під час наступного обслуговування це дає змогу оцінювати стан зірки й тарілки окремо та замінювати зношену частину з урахуванням фактичного стану інших деталей.

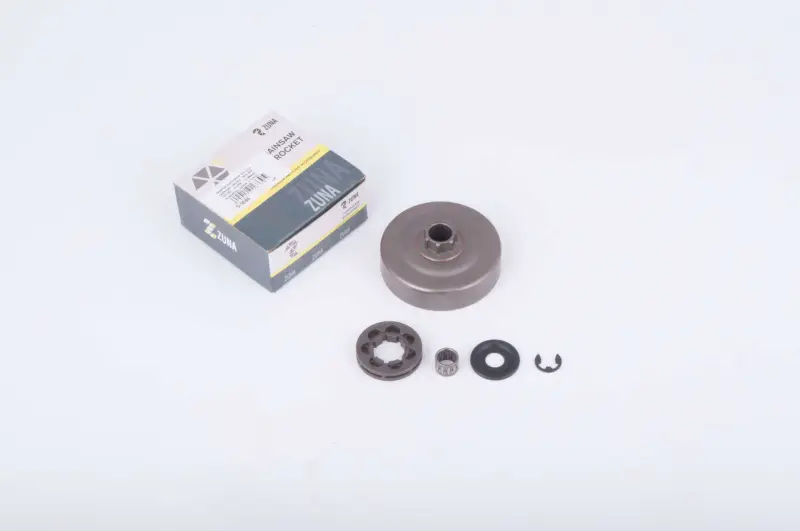

До набору входять:

• тарілка зчеплення під знімну зірку;
• ведуча зірка;
• сепаратор;
• шайба;
• стопорне кільце.

Такий склад зручний для комплексного відновлення приводу: разом з основними деталями покупець отримує перелічені для цієї товарної позиції елементи посадки та фіксації. Перед монтажем кожну частину потрібно зіставити з демонтованими деталями й перевірити порядок складання для конкретної модифікації пилки.

Як правильно підібрати комплект

Головний критерій сумісності — модель бензопили: виріб заявлений для STIHL MS 170 і MS 180. Самого збігу марки недостатньо, адже в пилок однієї лінійки можуть застосовуватися різні виконання різальної гарнітури або раніше переобладнані вузли. Потрібно перевірити, що на пилці використовується чи планується система зі знімною зіркою, а форма барабана, посадка сепаратора, розташування шайби та тип стопора відповідають демонтованій конструкції.

Окремо звіряють параметри ланцюгової гарнітури. Крок ланцюга має точно відповідати ведучій зірці та шині; несумісні компоненти не можна встановлювати разом. Перед придбанням порівняйте зірку з комплекту зі старою за посадковим профілем, кількістю зубців і параметрами ланцюга, а тарілку — за загальною геометрією та посадковими розмірами. Якщо пилку вже ремонтували або переобладнували, враховуйте не лише назву моделі, а й фактичну конфігурацію встановленого приводу.

Коли потрібна заміна

Стан барабана та ведучої зірки необхідно перевіряти періодично. Підставою для обслуговування є помітне вироблення на зубцях, пошкодження сепаратора, значний люфт або перекіс посадки, сторонній шум із боку зчеплення та ривки ланцюга під час набору обертів. Подальша робота зі зношеною зіркою прискорює зношування ланцюга й погіршує узгоджену роботу гарнітури. Під час огляду оцінюють не лише зубці, а й внутрішню поверхню барабана, місце встановлення сепаратора, шайбу та стопор.

Рекомендації зі встановлення

Перед обслуговуванням двигун повністю вимикають, а пилку розміщують у стійкому положенні. Для доступу знімають кришку ведучої зірки, ланцюг і шину, після чого демонтують стопор, шайбу, старий барабан та сепаратор у послідовності, передбаченій інструкцією до пилки. Посадкову зону очищають від тирси й забруднень. Новий комплект установлюють без перекосу, зберігаючи правильне розташування сепаратора, тарілки, зірки, шайби та стопорного кільця.

Після складання перевіряють вільне обертання барабана без заїдань, надійність фіксації стопора, правильне встановлення шини й ланцюга. Ланцюг натягують відповідно до інструкції бензопили та переконуються, що його крок узгоджений із зіркою. Перед повним навантаженням доречно виконати коротку контрольну перевірку роботи приводу й подавання мастила на гарнітуру. За відсутності досвіду розбирання зчеплення монтаж варто доручити фахівцеві.

Практичні переваги

• Знімна ведуча зірка дає змогу обслуговувати деталь, яка контактує з ланцюгом, окремо від тарілки та не замінювати справний барабан без потреби.
• Зірка, сепаратор, шайба й стопор входять до набору, тому для комплексного ремонту не потрібно добирати перелічені деталі окремо.
• Комплект розрахований на дві поширені моделі — STIHL MS 170 і MS 180, що спрощує вибір за умови збереженої штатної конфігурації приводу.

Комплект ZUNA підходить для планового ремонту або відновлення бензопили після виявлення зношених деталей приводу. Точна перевірка конфігурації пилки та параметрів ланцюга перед установленням допомагає отримати правильну посадку й узгоджену роботу барабана, зірки, шини та ланцюга.
