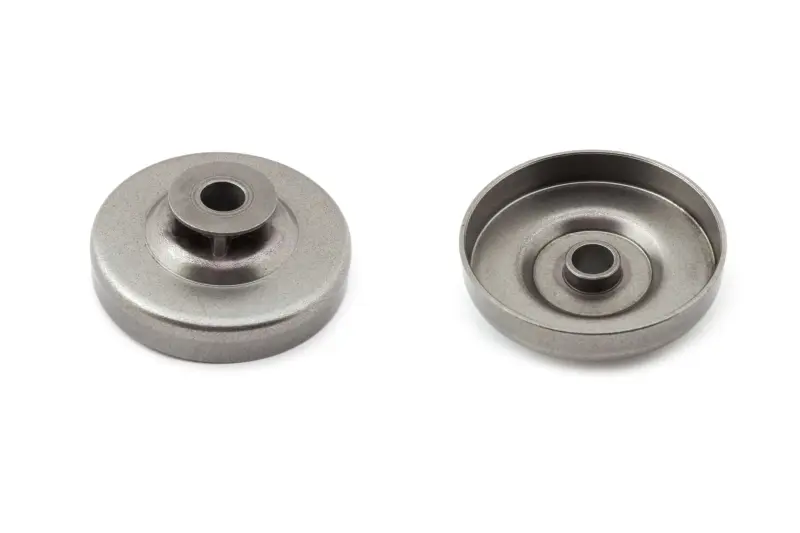

Тарілка зчеплення JIANTAI з ведучою зірочкою для бензопил Makita

Тарілка зчеплення JIANTAI з ведучою зірочкою для бензопил Makita

Деталь установлюється в приводі пиляльного ланцюга та поєднує тарілку зчеплення з ведучою зірочкою. Після спрацьовування відцентрового зчеплення тарілка отримує обертання від двигуна, а зірочка передає його ланцюгу, переміщуючи його напрямною шиною. Від стану цієї пари залежить рівномірність зачеплення ланцюга, тому тарілку перевіряють у разі ривків під час пиляння, прослизання, стороннього шуму з боку зчеплення або помітного вироблення зубців.

Призначення та будова

Тарілка працює поруч із колодками зчеплення: зі збільшенням обертів колодки притискаються до її внутрішньої поверхні та приводять деталь у рух. Центральна посадкова частина призначена для встановлення на вісь із передбаченою конструкцією пилки опорою. Чашоподібний корпус охоплює механізм зчеплення, а ведуча зірочка взаємодіє з хвостовиками ланок ланцюга. Таке компонування утворює компактний привод між двигуном і пиляльною гарнітурою.

Зношення цієї деталі не варто оцінювати лише за тим, чи обертається ланцюг. Канавки на зірочці, пошкодження внутрішньої поверхні тарілки та люфт у посадці можуть порушувати плавність передавання обертання. Зношена зірочка особливо небажана під час установлення нового ланцюга: неправильне спряження прискорює зношення ланок і погіршує їхній рух шиною. Під час обслуговування перевіряють не лише зубці, а й внутрішню поверхню тарілки, посадкову зону та опору, на якій вона обертається.

Що звірити перед замовленням

Сумісність визначається не лише маркою бензопили. У різних серіях Makita застосовуються відмінні варіанти барабанів і зірочок, тому нову деталь потрібно зіставити зі знятою тарілкою та будовою конкретної пилки.

• Тип конструкції: тарілка має відповідати варіанту привода з ведучою зірочкою, передбаченому бензопилою.
• Крок зірочки: він повинен збігатися з кроком установленого пиляльного ланцюга та веденої зірочки шини.
• Кількість зубців: порівнюється зі старою деталлю, оскільки вона впливає на правильне зачеплення ланцюга.
• Посадка: перевіряються діаметр центрального отвору, форма й висота центральної втулки, загальний діаметр і глибина тарілки.
• Фіксація: розташування шайб, стопорного кільця та опорної деталі має відповідати конструкції конкретної бензопили.
• Вільний простір: після встановлення тарілка не повинна торкатися кришки, гальмівної стрічки або сусідніх деталей.

Порівняння виконують за всіма ознаками одночасно. Однаковий зовнішній діаметр без збігу кроку, посадки або висоти не підтверджує сумісність. Якщо стара тарілка сильно зношена, початкові розміри краще уточнювати за технічною документацією відповідної моделі пилки, а не вимірювати лише вироблені ділянки.

Заміна та перевірка після встановлення

Для доступу до тарілки знімають бічну кришку, пиляльний ланцюг і шину, попередньо перевівши гальмо ланцюга в положення, зазначене в інструкції бензопили. Потім демонтують стопор і шайбу, знімають стару тарілку та очищають посадкову ділянку. Одночасно оглядають колодки зчеплення, опору тарілки, шайби та стопорне кільце. Пошкоджені фіксувальні деталі повторно не використовують.

Опорну ділянку обслуговують відповідно до настанов Makita: надлишок мастильного матеріалу поруч зі зчепленням неприпустимий, а сама тарілка повинна обертатися без перекосу та заїдання. Після складання перевіряють положення стопора, вільне обертання деталі, збіг ланцюга із зірочкою та правильне розміщення гальмівної стрічки. Ланцюг натягують за інструкцією до пилки, після чого контролюють його рух вручну при вимкненому двигуні. Такий порядок допомагає виявити помилку посадки до першого запуску та уникнути пошкодження нового ланцюга або зірочки.
