Барабан зчеплення JIANTAI 3/8″ для електропил Makita UC, 225223112

Барабан зчеплення JIANTAI 225223112 для електропил Makita

Барабан зчеплення з ведучою зірочкою 3/8″ встановлюється у приводі ланцюга електропил Makita сімейства UC. Деталь приймає обертання від кулачкової муфти та передає його пиляльному ланцюгу. Справний стан барабана й зірочки потрібен для рівномірного руху ланцюга по шині без характерних ударів, які виникають через зношений профіль зубців.

Позиція JIANTAI відповідає каталожному номеру 225223112. Цей номер також замінює попередні позначення 225223110 і 225223111. Підтверджене застосування деталі на Makita UC3000, UC3500, UC4000, UC3001A, UC3501A, UC4001A, UC3003A, UC3503A, UC4003A та UC4503A. У документації Dolmar такий барабан використовується на електропилах ES-151, ES-152, ES-161, ES-162, ES-171, ES-172, ES-2030, ES-2035, ES-2040 і ES-2045. Перед замовленням потрібно врахувати точний індекс моделі та виконання конкретної пили.

Призначення та будова

Барабан входить до приводного механізму разом із кулачковою муфтою, притискною пружиною, шайбою та стопорною шайбою. Під час роботи муфта передає обертання барабану, а вбудована ведуча зірочка взаємодіє з хвостовиками ланок ланцюга. Для цієї версії вказано крок 3/8″. Збігу самої назви моделі недостатньо: крок установленого ланцюга, форма посадкової частини та спосіб фіксації мають відповідати початковій конфігурації інструмента.

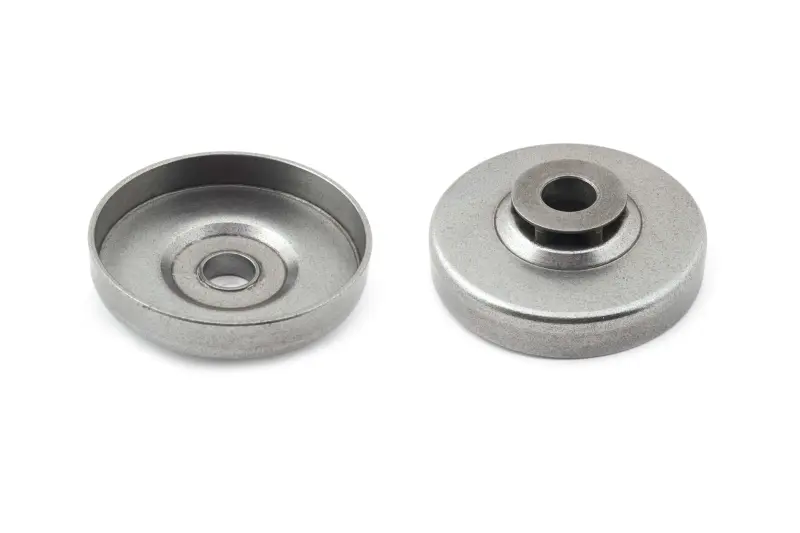

Деталь має чашоподібний корпус, центральну посадкову втулку та наскрізний отвір. Така форма відповідає барабану у схемі приводу сумісних електропил. Барабан добирають як цілісну деталь за геометрією демонтованої запчастини: порівнюють зовнішній профіль, глибину чаші, висоту центральної маточини та діаметр посадки. Розміри не можна визначати приблизно, адже навіть невелика відмінність може порушити положення зірочки відносно шини й ланцюга.

Що перевірити під час добору

• Тип інструмента: деталь призначена для сумісних ланцюгових електропил Makita UC і Dolmar ES, а не для бензинової Makita DCS400.
• Каталожний номер: застосовувані позначення — 225223112, 225223110 та 225223111.
• Крок приводу: зірочка розрахована на ланцюг 3/8″; крок ланцюга, шини та ведучої зірочки має збігатися.
• Посадка: центральний отвір, маточину, шайби та фіксатор звіряють із демонтованим барабаном і схемою конкретної модифікації.
• Стан суміжних деталей: перед складанням перевіряють кулачкову муфту, пружину, посадкову поверхню, шайби, ланцюг і шину.

Коли барабан потребує заміни

Огляд потрібен у разі ривків ланцюга, стороннього шуму з боку приводу, нерівномірного руху ланцюга або помітних канавок на зубцях зірочки. Зношений профіль гірше взаємодіє з ланками та створює додаткове навантаження на ланцюгову гарнітуру. Перед установленням нового барабана варто виключити надмірне зношення самого ланцюга: нова зірочка та сильно розтягнутий або пошкоджений ланцюг утворюють неправильно підібрану пару.

Роботи виконують лише на від’єднаній від мережі пилі. Після зняття бічної кришки, шини та ланцюга кріпильні деталі розкладають у порядку демонтажу. Новий барабан установлюють без перекосу, повертаючи шайби й фіксатор на передбачені схемою місця. До запуску перевіряють вільне обертання, правильне розташування ланцюга в пазу шини та його натяг. Такий порядок дає змогу вчасно виявити невідповідність посадки й не навантажувати привод невідповідною деталлю.
