Система відведення картерних газів 190×80 мм, зелена, модель 118

Система відведення картерних газів 190×80 мм, модель 118

Стайлінгова система призначена для організації зовнішнього відведення картерних газів на мототехніці. Вона під’єднується до лінії вентиляції двигуна та дає змогу вивести її до окремого циліндричного корпусу, водночас надаючи моторному відсіку виразнішого вигляду. Розмір виробу 190×80 мм потрібно врахувати під час вибору місця: корпус має розташовуватися без контакту з нагрітими деталями, приводом, підвіскою та іншими рухомими частинами.

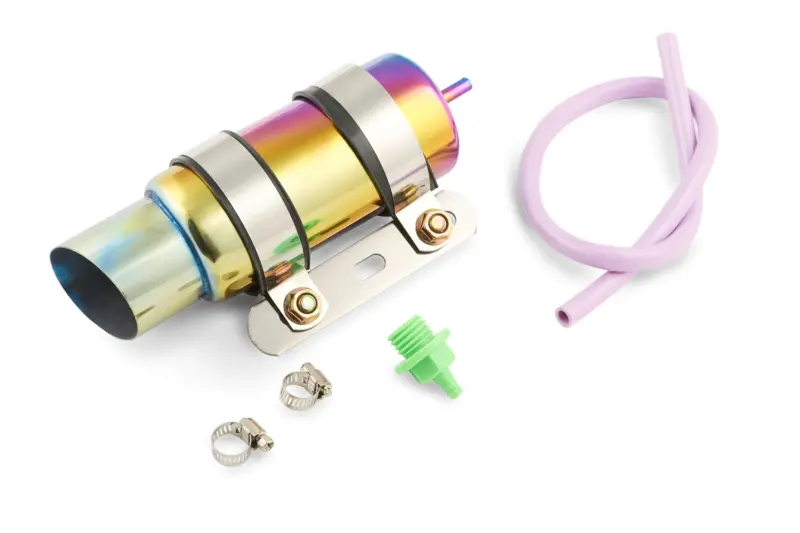

Конструкція включає циліндричний корпус із декоративним багатоколірним покриттям, дві металеві монтажні стрічки, опорний кронштейн із кріпильними точками та штуцер. Корпус можна закріпити на придатній нерухомій частині мототехніки, а шланг прокласти від штатного виходу вентиляції картера. До набору також входять гнучкий шланг, зелений з’єднувач і два черв’ячні хомути. Хомути фіксують з’єднання та допомагають утримувати шланг на посадкових ділянках після правильного добору їхніх діаметрів.

Що перевірити перед вибором

• Габарит 190×80 мм. Порівняйте його з вільним простором у запланованій зоні монтажу, залишивши доступ до кріплення та з’єднань.
• Діаметр штатного виходу. Виміряйте зовнішній діаметр штуцера на двигуні та внутрішній діаметр шланга: з’єднання має надягатися без надмірного розтягування й надійно обтискатися хомутом.
• Спосіб кріплення. Перевірте розташування точок на опорному кронштейні та можливість зафіксувати корпус на жорсткій основі без перекосу.
• Маршрут шланга. Довжини має вистачати для плавного прокладання без заломів, натягу та притискання до гострих крайок.
• Схему вентиляції двигуна. Визначте призначення штатних патрубків до розбирання та не перекривайте вихід картера заглушкою.

Позначення 118 стосується варіанта цього виробу, однак саме по собі не підтверджує сумісність із певною маркою, моделлю або типом двигуна. Система належить до універсальних мотозапчастин, тому вирішальними критеріями є габарити, посадкові діаметри, доступне місце, конфігурація штатної вентиляції та можливість надійного кріплення. Порівнювати потрібно не лише загальний розмір, а й напрямок виходу шланга: від нього залежить зручність прокладання та відсутність перегинів.

Установлення та подальше обслуговування

Перед монтажем двигун слід охолодити, а ділянку встановлення очистити. Спочатку корпус фіксують кронштейном у вибраному положенні, далі прокладають шланг і лише після цього остаточно затягують з’єднання. Така послідовність дає змогу перевірити, чи не натягується шланг під час повороту керма, ходу підвіски або вібрації двигуна. Хомут має обтискати посадкову зону рівномірно: недостатнє затягування може послабити з’єднання, а надмірне — пошкодити м’який шланг.

Після першого запуску перевірте стійкість корпусу, щільність з’єднань і положення всієї траси. Під час планового обслуговування оглядайте шланг на затвердіння, тріщини, масляні сліди та заломи, а хомути — на послаблення. Якщо попередня лінія вентиляції забруднена, пошкоджена або прокладена поруч із гарячими поверхнями, причину її стану потрібно усунути до встановлення нового набору. Правильно підібрана система 190×80 мм придатна для охайного компонування зовнішньої вентиляції картера та стайлінгу мототехніки без прив’язки до непідтвердженої моделі двигуна.
