Важіль холостого ходу карбюратора 168F/170F (6,5/7 к.с.) GP

Важіль холостого ходу карбюратора 168F/170F GP

Важіль призначений для карбюраторного механізму керування бензинових двигунів 168F і 170F потужністю 6,5 та 7 к.с. Деталь бере участь у передаванні руху до органів керування карбюратором і допомагає механізму повертатися в положення, що відповідає роботі двигуна на малих обертах. Це окрема ремонтна деталь для відновлення штатної кінематики керування без придбання карбюратора в зборі.

Справний важіль має переміщуватися в передбаченому діапазоні без перекосу, заклинювання та надмірного люфту. Коли його геометрію порушено, рух від керувальної тяги може передаватися неправильно: положення карбюраторного механізму вже не відповідає положенню приводу. Під час ремонту потрібно оцінити не лише стан важеля, а й вільне переміщення деталей, які з ним з’єднані.

Конструкція та призначення

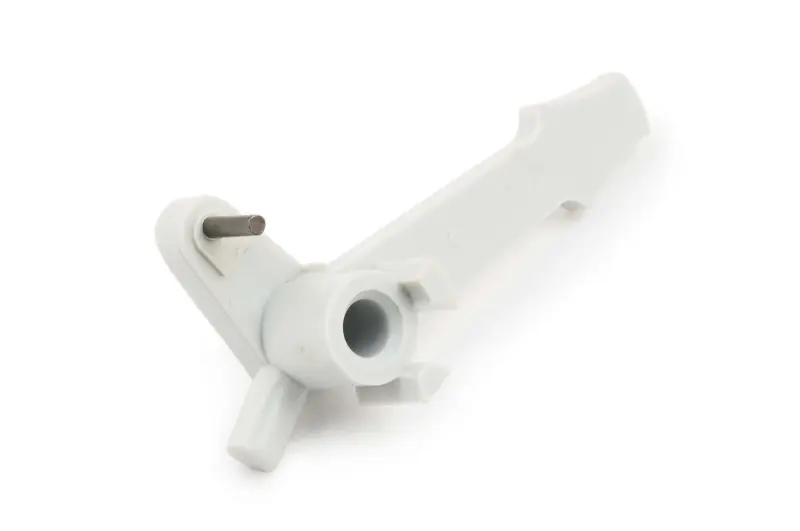

Деталь має видовжену форму, центральний циліндричний посадковий отвір, бічний металевий штифт і кілька виступів, що взаємодіють із сусідніми частинами механізму. Така конфігурація одночасно визначає точку обертання та місця передавання зусилля. Розташування отвору, штифта, відгалужень і упорів критичне для правильного встановлення: важіль іншої форми може не стати на посадкове місце або рухатися неправильною траєкторією.

Заміна може знадобитися через тріщину, зламане відгалуження, деформацію, зношення посадкової зони чи появу помітного люфту. Перевірити механізм також варто за ускладненого переміщення приводу, неповного повернення або нестабільного положення на малих обертах. Ці ознаки не завжди спричинені лише важелем, тому одночасно оглядають тяги, пружини, осі та рухомі частини карбюратора.

Як перевірити сумісність

• Модель двигуна: основне призначення — бензинові двигуни типів 168F і 170F, які зазвичай позначають як 6,5 та 7 к.с.
• Форма деталі: порівняйте загальний контур, напрямок видовженої частини та розташування коротких відгалужень зі знятим важелем.
• Посадкова зона: положення й конфігурація центрального отвору мають збігатися, адже вони визначають вісь обертання.
• Точки з’єднання: перевірте розташування металевого штифта, упорів і місць контакту з тягами чи іншими деталями керування.
• Виконання карбюратора: однакове позначення двигуна не виключає відмінностей між версіями встановленого карбюратора.

Добирати важіль лише за потужністю або зовнішнім виглядом двигуна недостатньо. Найнадійніше використати стару деталь як зразок і зіставити всі функціональні точки. Якщо важіль втрачено чи сильно пошкоджено, необхідно перевірити конфігурацію посадкового місця та розташування сполучених тяг безпосередньо на карбюраторі.

Рекомендації зі встановлення

Перед розбиранням зафіксуйте положення тяг і пружин, щоб зберегти правильну схему з’єднань. Знімайте їх без згинання та надмірного зусилля, після чого очистьте доступну посадкову зону від забруднень. Новий важіль установлюють у тому самому напрямку, що й попередній, послідовно повертаючи з’єднання на свої місця. Точна послідовність залежить від виконання карбюратора та конструкції приводу конкретної техніки.

Після складання вручну перевірте повний хід механізму. Важіль повинен вільно обертатися, не чіплятися за корпус і сусідні деталі, а тяги — залишатися у своїх точках з’єднання в усьому діапазоні руху. Налаштування малих обертів виконують за посібником двигуна після перевірки карбюратора та приводу. Правильний добір за геометрією й акуратне встановлення дають змогу відновити узгоджену роботу механічного керування карбюратором.
