Гальмівна стрічка бензопили Goodluck GL 2400

Гальмівна стрічка для бензопили Goodluck GL 2400

Деталь призначена для ремонту механізму гальма ланцюга бензопили Goodluck GL 2400. Стрічка охоплює зовнішню поверхню барабана зчеплення та під час спрацювання гальма щільно затискає його. Зупинка барабана припиняє рух ведучої зірочки й пиляльного ланцюга. Справність цієї деталі безпосередньо впливає на роботу одного з ключових захисних механізмів бензопили.

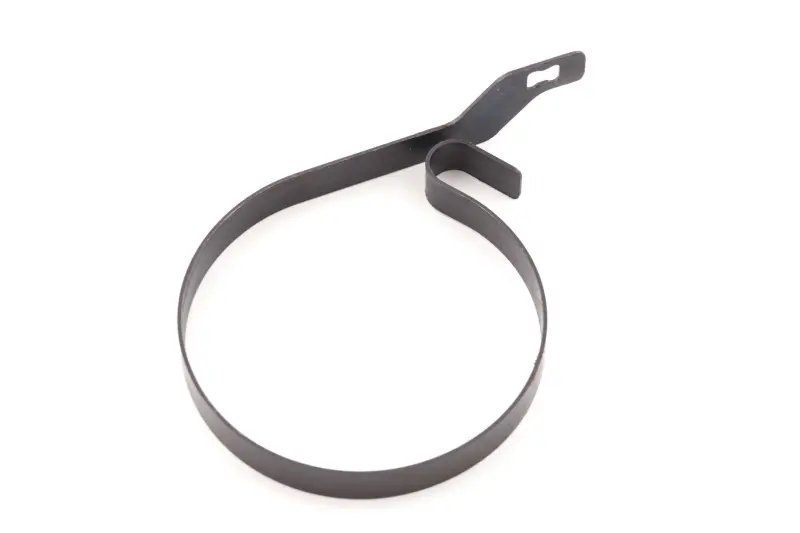

Стрічка має замкнений кільцевий контур із фігурними кінцями для з’єднання з приводом гальма. Така форма дає їй змогу розташовуватися навколо барабана та змінювати ступінь обхвату під час переміщення важеля. Коли гальмо вимкнене, барабан має вільно обертатися без постійного тертя об стрічку. Після спрацювання механізму стрічка стягується навколо барабана та зупиняє його. Тому для правильної роботи важливі не лише цілісність деталі, а й точне розташування її кінців у важільному механізмі.

Коли потрібна заміна

Гальмівна стрічка працює в умовах короткочасного інтенсивного тертя та поступово зношується. Підставою для заміни є тріщини, виражене стирання, деформація, сліди сильного перегрівання або пошкодження фігурних кінців. Перевірка також потрібна, якщо ланцюг не зупиняється після ввімкнення гальма, зупинка відбувається з помітною затримкою або барабан залишається затиснутим після відпускання важеля. Такі ознаки можуть бути пов’язані й з іншими деталями механізму, тому одночасно оглядають пружину, важелі, місця кріплення та барабан зчеплення.

Тирса, смола й забруднення в зоні гальма ускладнюють вільне переміщення деталей та можуть впливати на притискання стрічки. Під час обслуговування цю ділянку очищають, а контактну поверхню барабана перевіряють на борозни, задирки та сліди перегрівання. Встановлення нової стрічки за наявності пошкодженого барабана або несправного приводу гальма не усуває причину неполадки, тому оцінювати потрібно весь механізм у зборі.

Як підібрати деталь

Основний орієнтир для цієї позиції — бензопила Goodluck GL 2400. Перед встановленням потрібно зіставити нову стрічку зі знятою деталлю та гальмівним механізмом конкретної пилки. У моделей зі схожим зовнішнім виглядом можуть відрізнятися діаметр петлі, ширина смуги, форма вигинів, розташування поздовжнього отвору та спосіб з’єднання з важелем. Ці особливості мають збігатися: навіть невелика відмінність здатна завадити встановленню кришки, вільному обертанню барабана або повному ввімкненню гальма.

• Модель застосування: бензопила Goodluck GL 2400.
• Призначення: затискання барабана зчеплення під час увімкнення гальма ланцюга.
• Конструкція: кільцева смуга з фігурними ділянками для з’єднання з приводом гальма.
• Перевірка під час підбору: загальна форма, діаметр обхвату, ширина, вигини кінців і положення монтажного отвору.

Встановлення та перевірка

Роботи виконують на заглушеній та охололій бензопилі з унеможливленим випадковим запуском. Перед розбиранням гальмо переводять у положення, передбачене настановою для конкретної моделі, після чого знімають бічну кришку, шину та ланцюг. Необхідно враховувати зусилля пружини гальмівного механізму: необережне від’єднання навантажених деталей може спричинити їх різке переміщення. За відсутності досвіду ремонту таких механізмів встановлення варто доручити майстру.

Під час складання стрічка має рівно охоплювати барабан, не перекручуватися та правильно з’єднуватися з приводним важелем. Після монтажу перевіряють вільне обертання барабана за відпущеного гальма, чітке перемикання захисної рукоятки та зупинку ланцюга за процедурою з настанови бензопили. До початку пиляння механізм повинен повністю вмикатися й звільняти барабан без заїдань. Гальмівна стрічка Goodluck GL 2400 підходить для планового відновлення зношеного механізму та ремонту після виявлення тріщин, деформації або недостатнього притискання до барабана.
