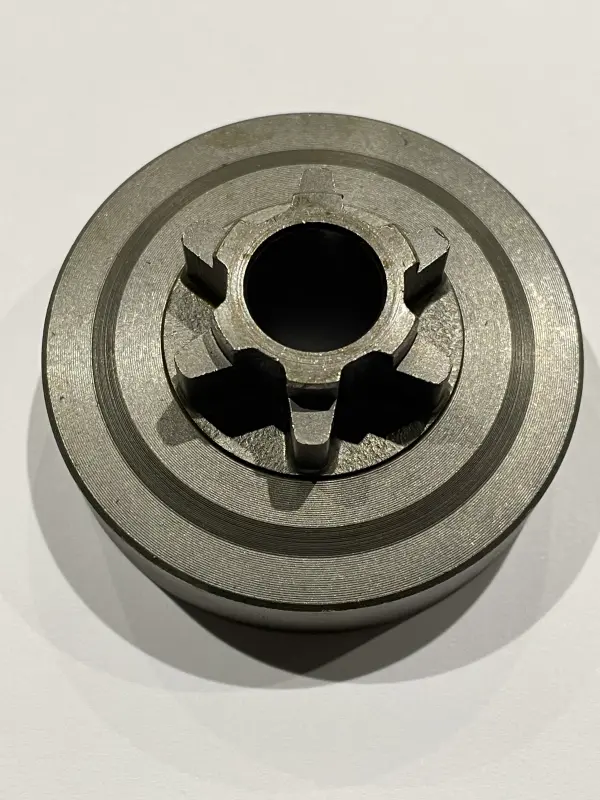

Тарілка зчеплення з ведучою зіркою для бензопили Goodluck GL2400

Тарілка зчеплення з ведучою зіркою для Goodluck GL2400

Деталь призначена для ремонту приводу пиляльного ланцюга бензопили Goodluck GL2400. Тарілка встановлюється в зоні відцентрового зчеплення та приймає обертання після його спрацьовування. З’єднана з нею ведуча зірка взаємодіє з приводними ланками ланцюга, завдяки чому ланцюг рухається напрямною шиною. Справність цієї деталі безпосередньо впливає на рівномірність передавання обертів і узгоджену роботу пиляльної гарнітури.

Конструкція та призначення

Тарілка й ведуча зірка утворюють єдину деталь: зірку не можна замінити окремо від барабана. Така конфігурація застосовується в бензопилах із незнімною ведучою зіркою. У разі критичного зношення зубців або пошкодження посадкової частини замінюють усю тарілку в зборі, а не лише її зубчасту частину.

Під час роботи колодки відцентрового зчеплення розходяться зі збільшенням обертів двигуна та впливають на внутрішню поверхню тарілки. Після ввімкнення зчеплення обертання передається на зірку, а далі на ланцюг. На холостому ходу належно обслужений привод не повинен примусово переміщувати ланцюг. Якщо він продовжує рухатися, виникають сторонні звуки або обертання передається нерівномірно, потрібно перевірити не лише тарілку, а й колодки, пружини зчеплення, опору барабана та стан пиляльної гарнітури.

Що перевірити під час підбору

• Модель бензопили: ця тарілка заявлена для Goodluck GL2400. Самої подібності корпусу пилки або зовнішнього вигляду деталі недостатньо для підбору.
• Тип зірки: потрібна цілісна конструкція з незнімною ведучою зіркою, що відповідає встановленому варіанту приводу.
• Геометрія посадки: порівняйте центральний отвір, внутрішній профіль, загальну форму та висоту старої й нової деталей.
• Узгодження з ланцюгом: крок ведучої зірки має відповідати кроку ланцюга та веденої зірки шини. Використання несумісних компонентів спричиняє неправильне зачеплення.
• Суміжні деталі: перед складанням огляньте опору тарілки, деталі фіксації, колодки зчеплення, ланцюг і шину. Зношені компоненти можуть порушити роботу нової тарілки.

Коли потрібна заміна

Підставою для заміни є виражене вироблення зубців ведучої зірки, відколи, деформація, помітний люфт, пошкодження внутрішньої поверхні барабана або нерівномірне обертання. Зношена зірка здатна погіршувати положення приводних ланок, прискорювати зношення ланцюга й паза шини, а також спричиняти ривки. Стан зірки рекомендовано оцінювати під час кожного обслуговування пиляльної гарнітури, особливо перед установленням нового ланцюга.

Установлення та перевірка після складання

Перед розбиранням двигун повністю зупиняють, а пилу розміщують на стійкій поверхні. Бічну кришку, ланцюг і шину знімають у порядку, передбаченому настановою Goodluck GL2400. Демонтовану тарілку порівнюють із новою за посадкою та конфігурацією. Спосіб фіксації, положення шайб та інших деталей потрібно зберегти відповідно до конструкції пилки.

Після монтажу тарілка має обертатися без заклинювання та надмірного бічного люфту. Потім установлюють шину й ланцюг, спрямовуючи приводні ланки в зубці зірки та паз шини. Ланцюг натягують так, щоб він прилягав до нижньої частини шини, вільно переміщувався вручну в захисних рукавицях і не провисав. Після остаточного затягування кріплення слід повторно перевірити натяг і свободу руху.

Тарілка підходить для ремонту саме Goodluck GL2400. Перед замовленням зіставте модель пилки та конструкцію знятої деталі; якщо посадка, профіль зірки або розташування фіксувальних компонентів відрізняються, потрібен інший варіант. Роботи зі зчепленням потребують правильного розбирання та оцінювання сполучених деталей, тому за відсутності відповідного досвіду встановлення доцільно доручити фахівцеві з бензоінструменту.
