Поршневий комплект мотокоси 1E34F Ø34 FORESTER

Поршневий комплект FORESTER для двигуна 1E34F Ø34 мм

Комплект призначений для ремонту поршневої частини бензинових мотокіс і тримерів із двигуном сімейства 1E34F та діаметром циліндра 34 мм. Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та через палець із шатуном передає зусилля на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском і стабільною роботою двигуна.

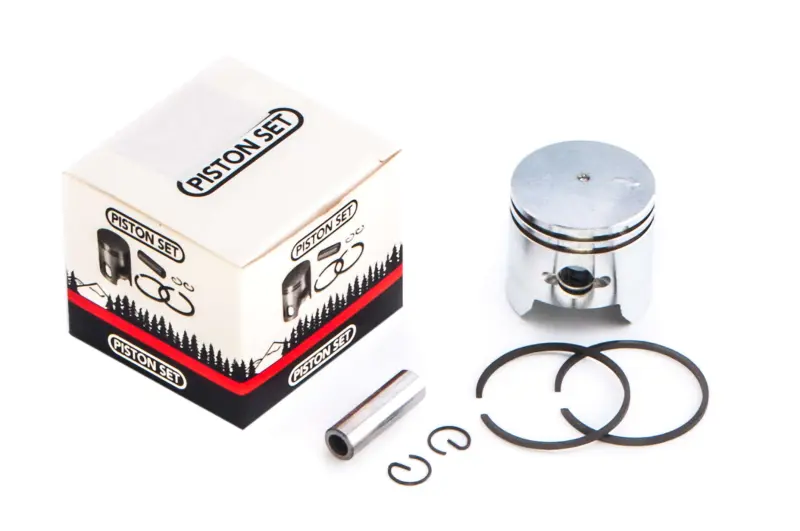

До комплекту входять: поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий набір дає змогу одночасно замінити основні сполучені деталі, не підбираючи кільця та фіксатори окремо. Циліндр до комплекту не входить: перед ремонтом його потрібно оглянути та визначити, чи придатний він для подальшої роботи з новим поршнем.

Коли потрібна заміна

Причиною для розбирання та перевірки поршневої частини можуть бути зниження компресії, ускладнений запуск, втрата тяги або нестабільна робота мотокоси. Під час дефектування перевіряють наявність задирів на спідниці й днищі поршня, пошкодження канавок, зношення кілець і стан отвору під палець. Такі несправності не можна усувати встановленням деталі невідповідного розміру: новий поршень має правильно поєднуватися з циліндром, пальцем і шатуном конкретного двигуна.

Як перевірити сумісність

Позначення 1E34F і діаметр 34 мм є основними орієнтирами, проте перед замовленням комплект потрібно зіставити зі знятим поршнем. У сімействі 1E34F трапляються конструктивні варіанти, тому самого збігу діаметра недостатньо.

• Діаметр циліндра: номінальний розмір має відповідати 34 мм, а поверхня циліндра не повинна мати пошкоджень, що перешкоджають встановленню нового поршня.
• Висота поршня: порівняйте загальну висоту та відстань від осі пальця до днища. Різниця цих розмірів змінює положення поршня в циліндрі.
• Поршневий палець: перевірте його діаметр і довжину, а також посадку в поршні та верхній головці шатуна.
• Кільця та канавки: мають збігатися кількість, ширина й розташування канавок, а кільця повинні вільно рухатися в них без надмірного люфту.
• Форма деталі: зіставте днище, спідницю, бічні вирізи та розташування отвору під палець зі старим поршнем.

Якщо старий поршень зруйнований і виміряти його неможливо, параметри звіряють за циліндром, шатуном і технічною документацією конкретної мотокоси. Це особливо актуально для техніки, яку вже ремонтували та могли оснастити циліндром або шатуном іншої модифікації.

Встановлення та перевірка після ремонту

Перед складанням картер і циліндр очищають від нагару, абразивних частинок та уламків попередніх деталей. Циліндр перевіряють на задири й виражене зношення, шатун — на неприпустимий люфт, а посадкові канавки стопорних кілець — на пошкодження. Нові кільця встановлюють без перекручування та надмірного розтягування. Їхні стики розташовують відповідно до конструкції поршня й вимог двигуна.

• Поршень установлюють у робочій орієнтації, передбаченій конструкцією двигуна.
• Стопорні кільця повністю заводять у канавки та перевіряють надійність їх посадки.
• Поверхні тертя перед складанням змащують складом, зазначеним у сервісній інструкції двигуна.
• Після складання колінчастий вал прокручують вручну: рух має бути плавним, без заклинювання та контакту поршня з циліндром.

Поршневий комплект FORESTER підходить для обслуговування мотокоси 1E34F лише за умови збігу діаметра та інших посадкових параметрів. Ретельне порівняння зі знятими деталями допомагає уникнути повторного розбирання та відновити нормальну компресію двигуна.
