Колінвал для мотокоси 4T 139F (1E39F)

Колінвал для мотокоси 4T 139F

Колінчастий вал призначений для ремонту бензинових мотокіс і тримерів із чотиритактним двигуном 139F / 1E39F. У двигуні цей вузол через шатун сприймає рух поршня та перетворює його на обертання, необхідне для роботи привода. Деталь обирають для відновлювального або капітального ремонту, якщо встановлений вал має механічні пошкодження чи за результатами діагностики потребує заміни.

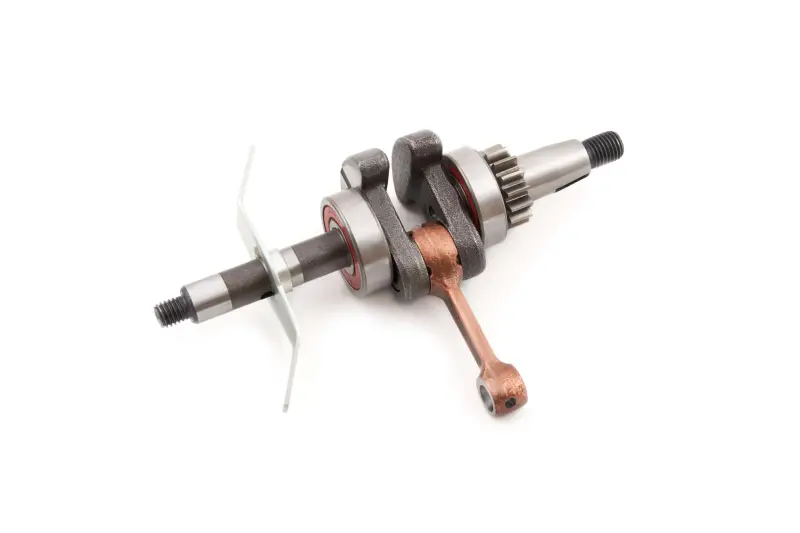

Колінвал виконаний як складений вузол із шатуном і зубчастим вінцем. На кінцях вала розташовані різьбові ділянки, а зубчаста частина бере участь у передаванні обертання всередині двигуна. Для правильного встановлення виконання вузла має відповідати конструкції конкретного мотора. Невідповідна конфігурація може завадити складанню картера, правильному розміщенню сполучених деталей і нормальній роботі привода.

Як правильно підібрати колінвал

Головними орієнтирами під час вибору є позначення двигуна 139F і сумісність із 1E39F. Проте покладатися лише на ці позначення не варто, особливо якщо мотокосу раніше ремонтували, розбирали або комплектували деталями різних модифікацій. Зовні схожа техніка може мати відмінне внутрішнє компонування, тому перед замовленням новий колінвал потрібно зіставити зі знятим вузлом.

Під час порівняння перевірте розташування шестерні, форму та довжину вихідних частин вала, різьбові кінці й посадкові місця. Окремо слід звірити виконання шатуна та спосіб з’єднання вузла з іншими деталями двигуна. Усі ці ознаки важливі в сукупності: збіг лише одного елемента ще не означає, що вал правильно розміститься в картері та з’єднається з рештою механізму.

Найзручніше підбирати запчастину після розбирання двигуна, коли старий колінвал можна уважно оглянути й безпосередньо порівняти за конструкцією. Такий порядок особливо доречний під час капітального ремонту, адже дає змогу врахувати фактичне виконання встановленого вузла, а не орієнтуватися лише на зовнішню схожість мотокоси чи тримера.

Підготовка до встановлення

Стан колінвала перевіряють разом зі станом шатуна, поршневої групи, підшипників, сальників і сполучених шестерень. Огляд після розбирання допомагає оцінити пов’язані елементи механізму та одразу звірити посадки. Це зменшує ризик повторно розбирати двигун через невідповідність запчастин, виявлену вже під час складання.

Під час встановлення важливо зберегти правильне положення деталей механізму та послідовність складання. Керуватися потрібно технічною документацією саме до своєї моделі мотокоси або тримера, оскільки внутрішня будова схожих двигунів може відрізнятися. До завершення складання варто переконатися, що вал, шатун, зубчастий вінець, різьбові ділянки та посадкові місця відповідають знятому вузлу й правильно поєднуються зі сполученими деталями.

Цей колінвал підходить для обслуговування бензинової мотокоси або тримера за умови одночасного збігу позначення двигуна та конструкції попереднього вузла. Уважне порівняння перед придбанням допомагає вибрати деталь без припущень щодо розмірів, посадок і внутрішнього компонування конкретного мотора.
