Як підібрати редуктор для мотокоси: діаметр штанги, кількість шліців і тип вала

Редуктор мотокоси не має єдиного стандарту: у різних виробників і навіть у різних партіях однієї моделі відрізняються діаметр труби, профіль приводного вала і різьба під ніж. Тому підбирати нову деталь за назвою бренду або за схожим фото ризиковано. Надійний спосіб один — зняти старий редуктор, виміряти посадкові розміри і порівняти їх з маркуванням у каталозі. Нижче — покрокова інструкція, як це зробити без помилок.

Коротка відповідь для тих, хто читає з телефона. Щоб замовити сумісний редуктор, потрібно знати три параметри: зовнішній діаметр штанги (найчастіше 26 або 28 мм, у частини моделей 25 мм, рідше 24 і 25,4 мм), профіль кінця приводного вала (7 шліців, 9 шліців або квадрат 5×5 мм) і різьбу вихідного вала під гайку ножа (найпоширеніша — М10×1,25 ліва). Усі три мають збігтися одночасно. Якщо збігається лише діаметр штанги, а шліци інші, редуктор не стане.

Далі розберемо кожен параметр: як його виміряти, які значення трапляються, що додатково перевірити щодо напрямку обертання і кріплення кожуха, і які помилки найчастіше закінчуються поверненням деталі.

Три параметри сумісності редуктора

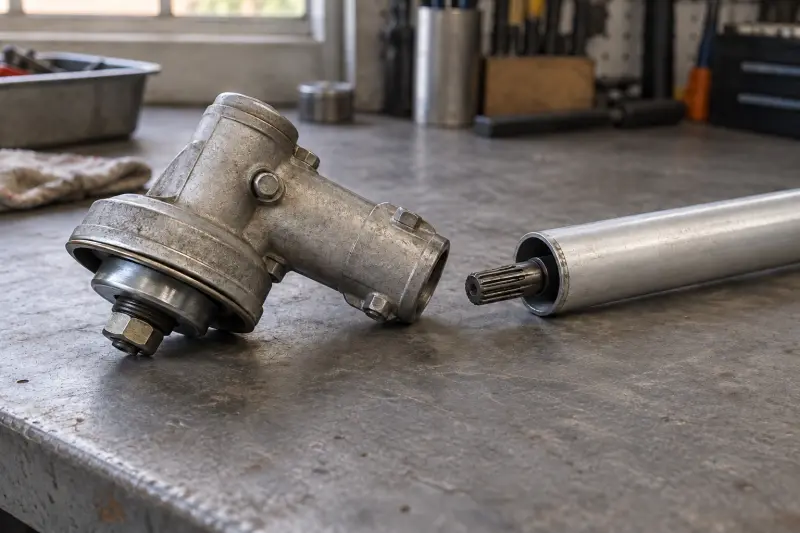

Редуктор надівається посадковим отвором на нижній кінець штанги і фіксується стопорними гвинтами. Усередині труби обертається приводний вал, кінець якого входить у ведучу шестерню редуктора. На виході стоїть вал з різьбою, на який через адаптер і гайку кріплять ніж або котушку з волосінню. Звідси і три параметри, які визначають, чи підійде деталь.

• Діаметр штанги мотокоси — зовнішній діаметр труби в місці посадки. Визначає, чи налізе корпус на штангу і чи зафіксують його стопорні гвинти без перекосу.
• Профіль приводного вала — кількість шліців і діаметр кінця вала або розмір квадрата. Визначає, чи зачепиться вал за ведучу шестерню всередині редуктора.
• Різьба вихідного вала редуктора — розмір, крок і напрямок різьби під гайку ножа. Визначає, чи підійдуть старі гайка, адаптер і чашка.

У каталозі редуктори маркують за цими двома параметрами: кількістю шліців із літерою T і діаметром штанги, наприклад «Редуктор для мотокоси 9T Ø26 мм», «Нижній редуктор мотокоси 7 шліців, Ø28 мм» або «Редуктор нижній для мотокоси Ø28 мм, 4Т-квадрат». Позначення 4T означає квадратний вал 5×5 мм, а не чотири шліци. На одну й ту саму трубу 26 або 28 мм є редуктори і під 7, і під 9 шліців, і під квадрат, тому діаметр без профілю вала нічого не вирішує. Різьбу вихідного вала в назві зазвичай не пишуть — її звіряють за старою гайкою. Порівняти маркування можна в розділі редукторів для мотокіс, а якщо зношені ще й труба або вал — у розділі штанг та валів для мотокіс.

Чек-лист параметрів

Діаметр штанги 24, 25,4, 26 і 28 мм

Перший вимір роблять на трубі, а не на редукторі. Відкрутіть стопорні гвинти, зніміть старий редуктор і виміряйте зовнішній діаметр штанги штангенциркулем біля самого кінця. Зробіть два виміри навхрест: якщо труба зім’ята гвинтами або хомутом, значення відрізнятимуться, і тоді орієнтуйтеся на неушкоджену ділянку трохи вище.

Найпоширеніші значення — 26 і 28 мм; у частини моделей труба 25 мм (наприклад, у Stihl FS 55), рідше трапляються 24, 25,4, 30 і 32 мм. Головна пастка — плутанина між 25,4 мм (один дюйм) і 26 мм. Різниця 0,6 мм на око непомітна, але редуктор на 25,4 мм на трубу 26 мм не налізе, а редуктор на 26 мм на трубі 25,4 мм хитатиметься навіть із затягнутими гвинтами. Саме тому вимірювати треба штангенциркулем, а не лінійкою і не «за відчуттями». Якщо вимір дає проміжне число на кшталт 25,7 мм — це ознака неточного заміру або зім’ятої труби, повторіть його в іншому місці.

Кількість шліців: 7, 9 або квадрат

Другий параметр — профіль кінця приводного вала, що заходить у редуктор. Трапляються три варіанти: шліцьовий вал на 7 шліців, шліцьовий на 9 шліців і квадратний вал перерізом 5×5 мм (у назвах деталей — 7T, 9T і 4T). Діаметр самого вала, 7 або 8 мм, — окремий параметр штанги і втулок ковзання: і 7-, і 9-шліцьові вали випускають обох діаметрів, тому за діаметром кількість шліців не визначають.

Порахувати шліци можна двома способами. Перший: після зняття редуктора подивитися на кінець вала, що виступає зі штанги, і порахувати виступи на торці. Другий: витягнути вал зі штанги повністю і порахувати шліци при доброму освітленні. Другий спосіб надійніший, бо на кінці, що виступає, зазвичай є мастило і бруд, а 7 і 9 шліців на око легко сплутати. Діаметр вала виміряйте штангенциркулем окремо і запишіть: він знадобиться, якщо разом із редуктором доведеться міняти вал або втулки штанги.

Ключове правило: редуктор має збігатися і за діаметром штанги, і за профілем вала одночасно. На одну й ту саму трубу 26 мм випускають редуктори як під 7, так і під 9 шліців, і зовні їхні корпуси майже не відрізняються. Збіг лише одного параметра сумісності не дає: вал з 9 шліцями не зайде у шестерню під 7, а вал на 7 шліців у шестерні під 9 провернеться і зріже зубці за перші хвилини роботи.

Квадратний або шліцьовий вал

Квадратний вал 5×5 мм вимірюють по гранях, а не по діагоналі. Якщо грані зношені і квадрат став округлим, новий редуктор на такому валу довго не пропрацює — вал потрібно міняти разом із ним. Те саме стосується шліцьових валів зі злизаними шліцами: свіжа шестерня не виправить зношений вал, а лише швидше зруйнується сама.

Різьба вихідного вала і кріплення ножа

Третій параметр — різьба вихідного вала редуктора, на яку накручується гайка ножа або котушки. Найпоширеніший варіант — М10×1,25 з лівою різьбою: гайка закручується проти годинникової стрілки, щоб під час роботи ніж не відкручував її. Трапляються також М10×1,0 і М12. Різьбу перевіряють за старою гайкою або старим редуктором, а не на око: крок 1,0 і 1,25 мм візуально майже однаковий, але гайка з іншим кроком на вал не накрутиться або зірве різьбу.

Ніж кріпиться не безпосередньо на вал, а через ступінчасту шайбу-адаптер. Стандартний посадковий отвір ножа — 25,4 мм (один дюйм), у частини ножів — 22,4 або 20 мм. Адаптер має точно входити в отвір ножа, а чашка гайки — відповідати різьбі вала. Якщо разом з редуктором плануєте замінити ніж, звірте його отвір з адаптером заздалегідь: ножі з різним отвором дивіться в розділі ножів для мотокіс, а адаптери, чашки і гайки — у розділі кріплень ножів та котушок.

Напрям обертання

У більшості мотокос різальний інструмент обертається проти годинникової стрілки, якщо дивитися зверху. Під цей напрямок розраховані і ліва різьба гайки, і форма зубців ножа. Редуктори з дзеркальним напрямком обертання і різьбою іншого боку не взаємозамінні зі звичайними: гайка на такому валу самовільно відкручуватиметься, а ніж працюватиме тупим боком зуба. Перед замовленням переконайтеся, що напрямок різьби на новому редукторі такий самий, як на старому.

Кріплення захисного кожуха

Про кожух згадують в останню чергу, а саме він найчастіше не стає на новий редуктор, хоча діаметр і шліци збіглися. Кожух кріпиться болтами через кронштейн до корпусу редуктора або до штанги над ним. Виробники по-різному розташовують отвори, тому перед замовленням порахуйте болти, виміряйте відстань між отворами і зафіксуйте, куди саме кріпиться кронштейн — до редуктора чи до труби.

Якщо кронштейн кріпиться до штанги, заміна редуктора на кожух майже не впливає. Якщо до корпусу редуктора — отвори мають збігтися. Коли підібрати редуктор з таким самим розташуванням отворів не вдається, доведеться підбирати і сумісний кожух: варіанти зібрані в розділі захисту різальної гарнітури мотокіс. Працювати без кожуха не можна — він захищає ноги від каміння й уламків волосіні.

Ознаки зносу: коли редуктор справді треба міняти

Перш ніж замовляти нову деталь, переконайтеся, що проблема саме в редукторі. Характерні ознаки зносу:

• люфт вихідного вала — ніж хитається вгору-вниз або вбік, якщо похитати його рукою на вимкненому двигуні;
• гул і вібрація, які з’являються або посилюються під навантаженням;
• сильний нагрів корпусу вже після кількох хвилин роботи;
• витік змазки через сальник біля вихідного вала;
• заклинювання або ривки при обертанні вала від руки.

Найчастіша причина — зруйновані підшипники або зубці шестерень. Якщо корпус цілий, шестерні без сколів, а є лише люфт і гул, іноді достатньо замінити підшипники і сальник: їх підбирають за розмірами старих у розділі підшипників та сальників для мотокіс. Якщо ж на зубцях вищерблення, корпус тріснув або вал прокручується, ремонт не має сенсу — редуктор міняють у зборі.

Проблеми редуктора варто відрізняти від проблем двигуна. Якщо мотокоса погано заводиться або глухне, редуктор тут ні до чого — цій темі присвячена окрема стаття про покрокову діагностику мотокоси, яка не заводиться.

Що виміряти і сфотографувати перед замовленням

Зберіть ці дані до того, як відкривати каталог. Це займає кілька хвилин і рятує від повернення деталі.

1. Зовнішній діаметр штанги — штангенциркулем, у двох точках навхрест, на неушкодженій ділянці біля кінця труби. Запишіть з точністю до 0,1 мм.
2. Кількість шліців приводного вала — порахуйте на торці при доброму освітленні або витягніть вал повністю. Для квадратного вала — розмір грані.
3. Діаметр приводного вала — штангенциркулем по шліцах (7 або 8 мм); він не замінює підрахунок шліців, але потрібен для підбору вала і втулок.
4. Різьба вихідного вала — за старою гайкою: розмір, крок і напрямок.
5. Посадковий отвір ножа — 25,4, 22,4 або 20 мм, якщо міняєте ніж або адаптер.
6. Кріплення кожуха — кількість болтів, відстань між отворами, до чого кріпиться кронштейн.

Фотографії, які варто зробити на телефон:

• старий редуктор з боку посадки на штангу, щоб було видно отвір і стопорні гвинти;
• торець приводного вала зі шліцами великим планом, щоб шліци можна було порахувати на фото;
• вихідний вал з різьбою і гайкою, а також адаптер і чашку окремо;
• кронштейн і болти кріплення кожуха;
• маркування на корпусі старого редуктора, якщо воно є.

З цим набором підбір зводиться до порівняння чисел з характеристиками в каталозі.

Змащення та монтаж нового редуктора

Перед установкою відкрутіть пробку у верхній частині корпусу і перевірте, чи є всередині змазка. Редуктор змащують консистентною літієвою змазкою, заповнюючи корпус приблизно на три чверті, а не повністю: надлишок під час нагріву витискає сальник і витікає назовні. Далі змазку оновлюють кожні 20–25 годин роботи або принаймні раз на сезон.

Порядок монтажу:

1. Очистіть кінець штанги від бруду і старої змазки, огляньте шліци приводного вала.
2. Нанесіть тонкий шар змазки на шліци.
3. Надіньте редуктор на штангу, суміщаючи вал із шестернею; за потреби трохи проверніть вал. Не забивайте редуктор молотком.
4. Виставте редуктор так, щоб ніж стояв паралельно землі, і рівномірно затягніть стопорні гвинти.
5. Установіть кожух, потім адаптер, ніж, чашку і гайку. Гайку з лівою різьбою затягуйте проти годинникової стрілки, зафіксувавши вал стопорним штифтом.
6. Проверніть ніж рукою: він має обертатися рівно, без заїдань і люфту.

Перший запуск робіть без навантаження і через хвилину перевірте, чи не гріється корпус і чи не з’явилася вібрація.

Типові помилки при підборі

• Замовлення лише за діаметром штанги. Найчастіша причина повернень: на одну трубу 26 мм існують редуктори під 7 і під 9 шліців. Без підрахунку шліців підбір — лотерея.
• Плутанина 7 і 9 шліців. На брудному торці різниця непомітна. Порахуйте двічі і звірте з діаметром вала.
• Ігнорування різьби вихідного вала. Редуктор став на штангу, а стара гайка з адаптером не накручуються. Перевіряйте М10×1,25, М10×1,0 чи М12 заздалегідь.
• Орієнтація на бренд мотокоси замість вимірів. Під однією назвою випускають кілька модифікацій з різними штангами і валами. Виміри — єдиний надійний критерій.
• Спроба «дотягти» редуктор іншого діаметра хомутами або прокладками. Перекіс посадки дає биття вала, руйнує підшипники і може призвести до відльоту ножа.
• Забутий кожух. Редуктор підійшов, а кронштейн кожуха не збігається з отворами. Звіряйте кріплення до замовлення.
• Новий редуктор на зношений вал. Злизані шліци швидко зруйнують нову шестерню.

Висновок

Якщо коротко відповісти на питання, як підібрати редуктор для мотокоси, — це три числа і дві перевірки: діаметр штанги, профіль приводного вала і різьба вихідного вала, а також напрям обертання і кріплення кожуха. Виміряйте їх штангенциркулем, сфотографуйте старий редуктор і порівняйте дані з маркуванням у каталозі. Підберіть редуктор за розмірами і кількістю шліців у розділі редукторів для мотокіс, а супутні деталі — вали, підшипники, сальники, адаптери — у загальному розділі запчастин для мотокіс. Замовлена за вимірами деталь стане з першого разу.
